INSTALLATION
10/2022 97 NP-DK50 2V-A-4_10-2022-AD

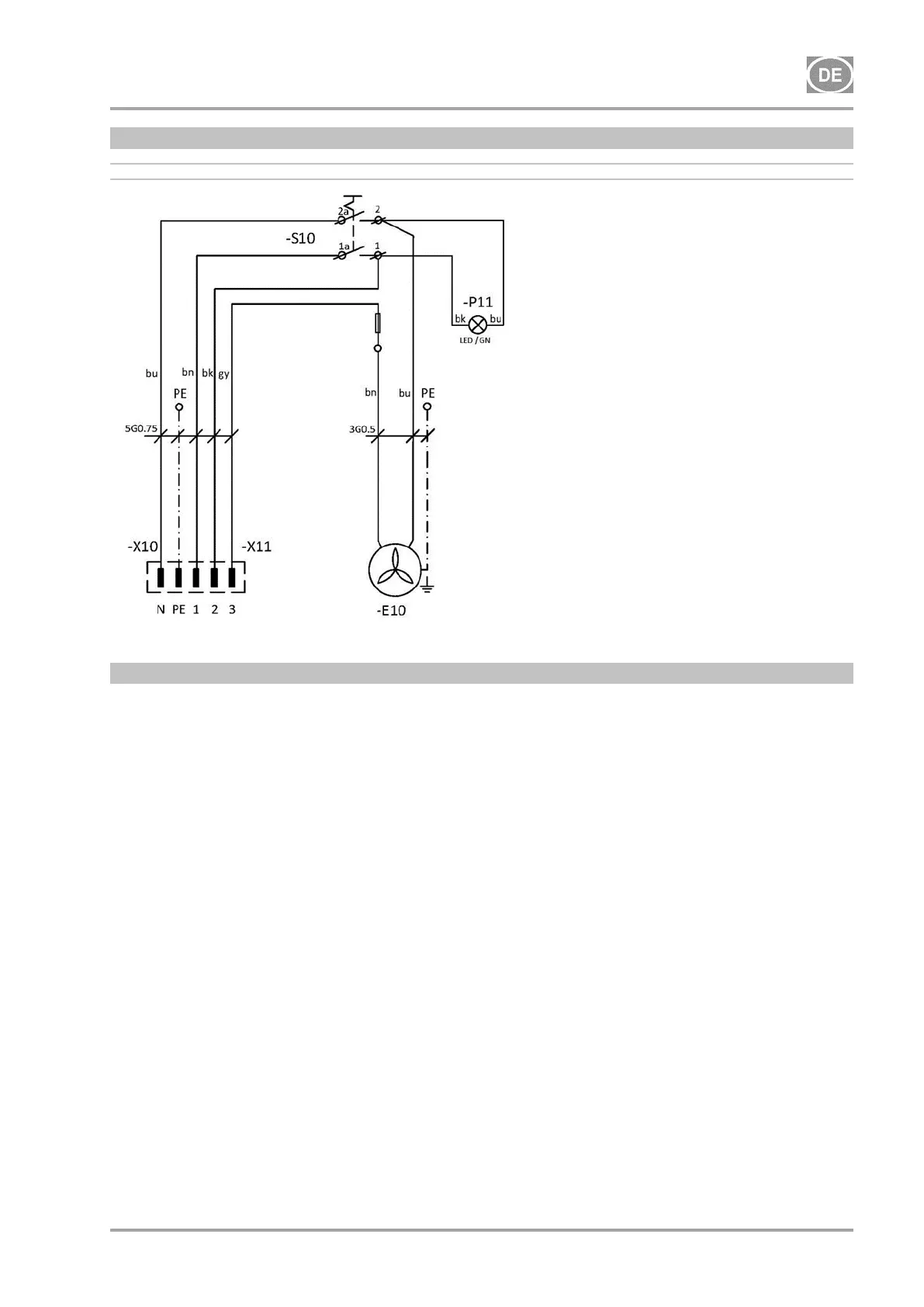

Kompressorgehäuse
1/N/E 230 V, 50 Hz
ELEKTRISCHE OBJEKTKLASSE 1
Beschreibung der Elektroschaltpläne:
M1
Kompressormotor
F1
Trennschalter
E1
Kompressorlüfter
S10
Schalter
E7-E9
Trocknerlüfter
P11
Anzeige
E10
Gehäuselüfter
RSA 10
Steuerung
B2
Temperaturschalter
M11, M12
Regenerationsmagnetventil
X10,X11
Stecker
M4
Magnetventil – Entlüftung
B1
Druckschalter
X2, X3
Netzdose
X1
Anschlusskasten
A1_1
Anschluss für Taupunktsensor
