- 28 -

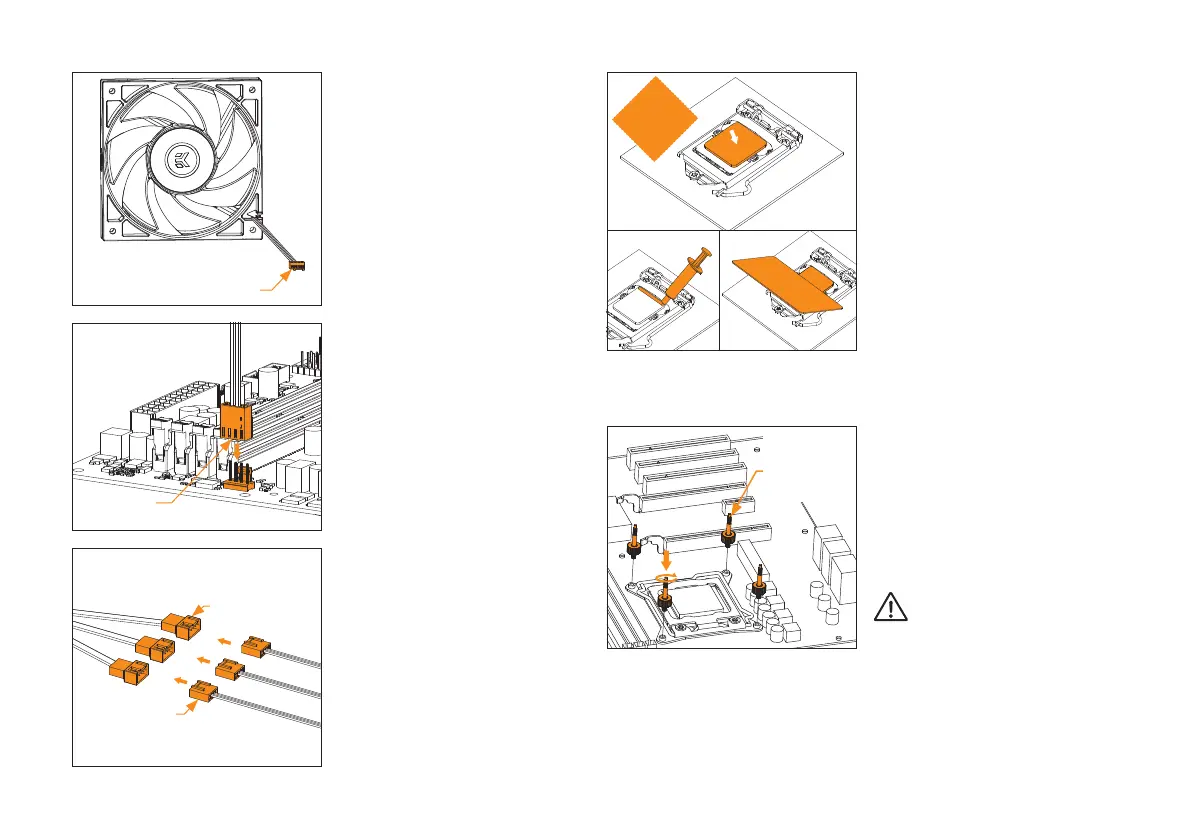

PASO 10: VENTILADORES –
CONEXIÓN DE LOS CABLES
Conector del ventilador
5. INSTALACIÓN SOCKET LGA20XX DE INTEL
PASO 1: FIJACIÓN DE LOS TORNIL-
LOS DE SUJECIÓN (LGA-20XX)
Las placas base de socket LGA-20xx
(2066/2011 V3 / 2011) no requieren instalación
de placa posterior. Instale 4x tornillos de
sujeción de aletas LGA-20XX en los extremos
roscados M4 en el mecanismo de cierre
integrado (ILM) del socket LGA-20XX.
Los tornillos deben instalarse sin el uso de
herramientas (es decir, alicates).
Continúe la instalación siguiendo
las instrucciones del PASO 4 en la
página 26
¡¡PASO OPCIONAL!! APLICACIÓN DEL
COMPUESTO TÉRMICO
¡Este paso es relevante solo en la segunda
instalación de AIO o si ha dañado la pasta
previamente aplicada en la parte posterior
de la unidad de bomba! ¡En la primera
instalación no necesita aplicar el compuesto
térmico adicional a la superfi cie de contacto
de la CPU!
Limpie la superfi cie de contacto del CPU
(mediante un paño no abrasivo o un bastoncillo
tal y como se muestra en la imagen del ejemplo).
En un IHS limpio, aplique una línea de compuesto
térmico y extiéndalo sobre todo el disipador
térmico del CPU (IHS) con una tarjeta de crédito
o algo similar.
Paño no
abrasivo
IHS
OPCIÓN 1:
Enchufe el conector PWM de 4 pines del cable
del ventilador directamente al enchufe del
ventilador del CPU en la placa base. Utilice
siempre el enchufe del ventilador del CPU en
la medida de lo posible.
OPCIÓN 2:
En el caso de las versiones EK-AIO BASIC 240
y EK-AIO BASIC 360 (con 2 o 3 ventiladores),
puede enchufar los conectores de cada uno
de los ventiladores con los conectores del
separador en Y y luego enchufar el conector
del separador en Y al enchufe del ventilador
en la placa base. Utilice siempre el enchufe del
ventilador del CPU en la medida de lo posible.
Separador en Y
Conector del
ventilador
Conector del
ventilador
Tornillo de
sujeción de aletas
para socket LGA
20XX de Intel
