第10步：风扇连接电缆

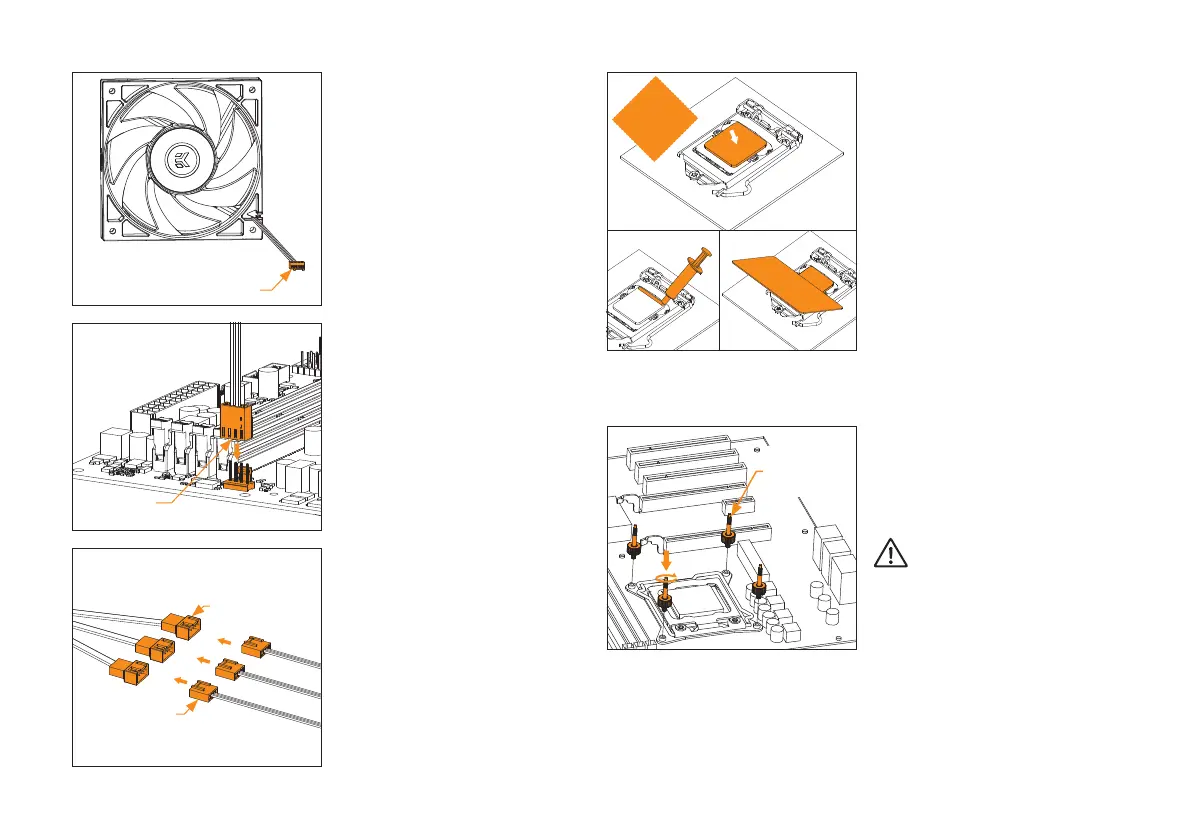

风扇连接器
可选步骤！！ 应用导热胶
只有当第二次安装AIO或损坏了泵单元背面的预
涂 膏 时，才 需 要 执 行 该 步 骤 ！ 初 次 安 装 时，无 需 在
CPU接触表面上使用其他导热胶！
擦拭CPU接触面（如示例图所示，使用非研磨布
或棉签）。在干净的IHS上，涂上一条导热胶，然后
用信用卡或类似物品将其涂抹在整个CPU散热器
（I H S）上。
非砂布
IHS
选项1：
将4针脚PWM连接器从风扇电缆直接连接到主板
上的CPU风扇接头。如果可能，请始终使用CPU风
扇接头。
选项2：
对于EK-AIO BASIC 240和EK-AIO BASIC 360版本
（带 有 2个 或3 个风 扇），可以将每个风 扇的连接器
与Y分离器电缆上的连接器连接起来， 然后再将Y
分离器连接器连接到主板上的风扇接头 上。如果可
能，请 始 终 使 用 C P U 风 扇 接 头。
Y型分流器
风扇连接器
风扇连接器
5. 安装 – INTEL LGA-20XX SOCKET
第1步：固定安装螺丝（LGA-20xx）
LGA-20xx (2066 / 2011 V3 / 2011)插槽主板无需
安装背板。
在LGA-20XX插槽的集成闩锁机构（ILM）上的M4
螺纹螺栓中安装4颗LGA-20XX安装指旋螺钉。
安装拇指螺钉无需使用工具（即钳子）。
按照页数 76 中第4步的说明继续安装
英特尔LGA20XX
插槽的安装指
旋螺钉
