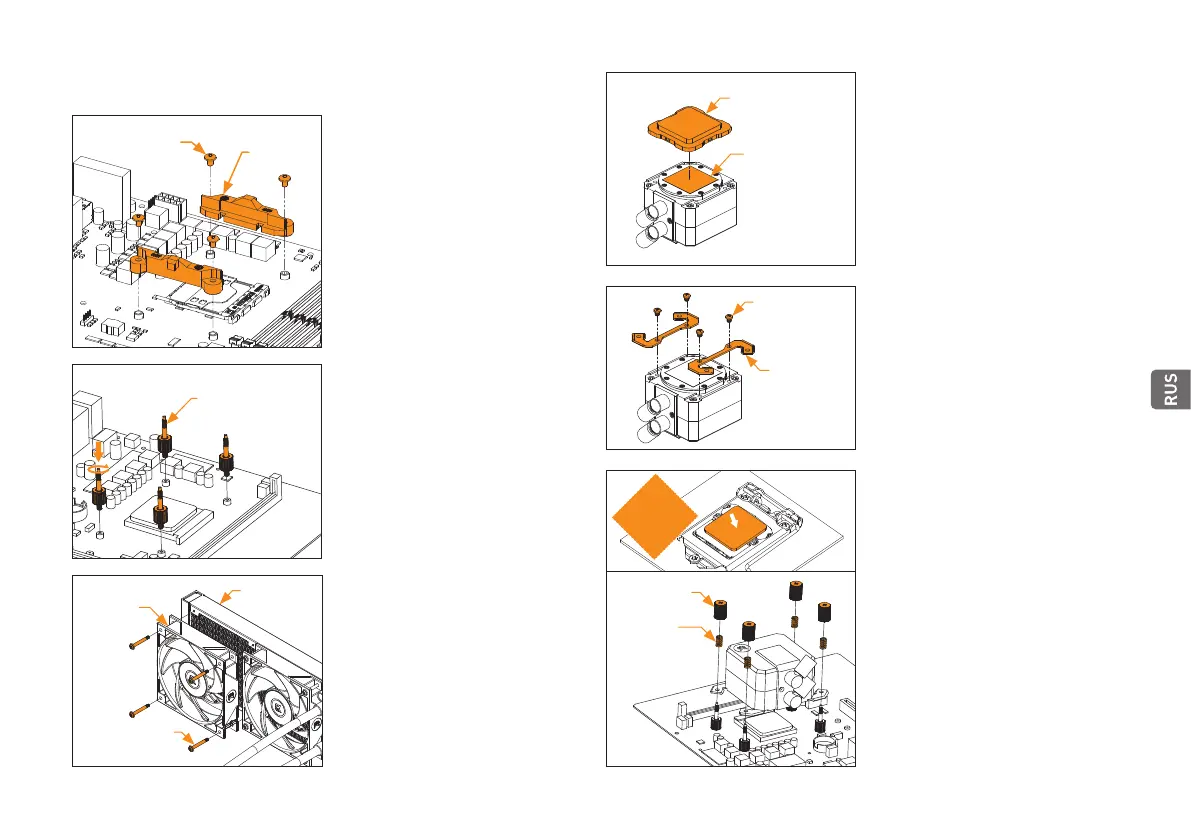

6. УСТАНОВКА  AMD AM4 SOCKET
ШАГ 1: СНЯТИЕ ОРИГИНАЛЬНЫХ
ПЛАСТМАССОВЫХ ПРИЖИМНЫХ
СКОБ (AMD)
С использованием отвертки для винтов с
крестообразным шлицем, снимите винты
4 UNC 6-32, крепящие оригинальные
пластмассовые прижимные скобы вокруг
разъема, как показано на рисунке. Сохраните
оригинальный бэкплейт AMD®, снимите
оригинальные прижимные скобы и поместите
их на хранение в другом месте. Расположение
и названия деталей показаны на рисунке.
ШАГ 2: УСТАНОВКА КРЕПЕЖНЫХ
ВИНТОВ (AMD)
Установите на материнскую плату 4x крепежные
винты с накатной головкой для разъема AMD
AM4. Винты необходимо устанавливать без
использования инструментов (пассатижей).
Прижимные
скобы
Винты UNC 6-32
ШАГ 3: УСТАНОВКА
ВЕНТИЛЯТОРОВ НА РАДИАТОР
(AMD)
С помощью винтов UNC 6-32 x 30мм
прикрепите вентиляторы (1x, 2x или 3x в
зависимости от версии AIO) к радиатору.
UNC
6-32 x 30 mm
Вентилятор
Радиатор
ШАГ 5: УСТАНОВКА МОНТАЖНЫХ
КРОНШТЕЙНОВ (AMD)
С помощью 4x винтов M4x4 установите 2x
кронштейна AMD на насосный агрегат.
Будьте осторожны - не притрагивайтесь к
предварительно нанесенной термопасте и не
повреждайте её!
M4x4
Монтажный
кронштейн
AMD
ШАГ 4: СНЯТИЕ ЗАЩИТНОЙ
ФОЛЬГИ ОХЛАЖДАЮЩЕЙ ПЛИТЫ
(AMD)
Снимитес задней стороны насосного агрегата
защитную крышку, установленную для
предотвращения повреждения охлаждающей
плитыи предварительно нанесенной
термопасты на охлаждающей плите.
При снятии защитной крышки и
продолжении установки будьте осторожны
- не притрагивайтесь к предварительно
нанесенной термопасте и не повреждайте её!
ШАГ 6: УСТАНОВКА НАСОСНОГО
АГРЕГАТА (AMD)
Протрите контактную поверхность ЦП (с
использованием неабразивной ткани или
ватной палочки, как показано на рисунке с
примером).
Выровните насосный агрегат над крепежными
винтами и ЦП, как показано на рисунке.
Установите поставленные в комплекте
пружины сжатия и гайкиарашки над
крепежными винтами (4x). Гайки-барашки
устанавливайте по две штуки за раз,
предпочтительно крест-накрест, и не
затягивайте их до конца, пока не наживлены
все гайки-барашки.
Га йк а -
барашек
Пружина
Неабразивная
ткань
IHS
защитной крышки
предварительно
нанесенной
термопасте
Крепежный винт с
накатной головкой для
разъема Intel LGA 115x
/ AMD AM4
