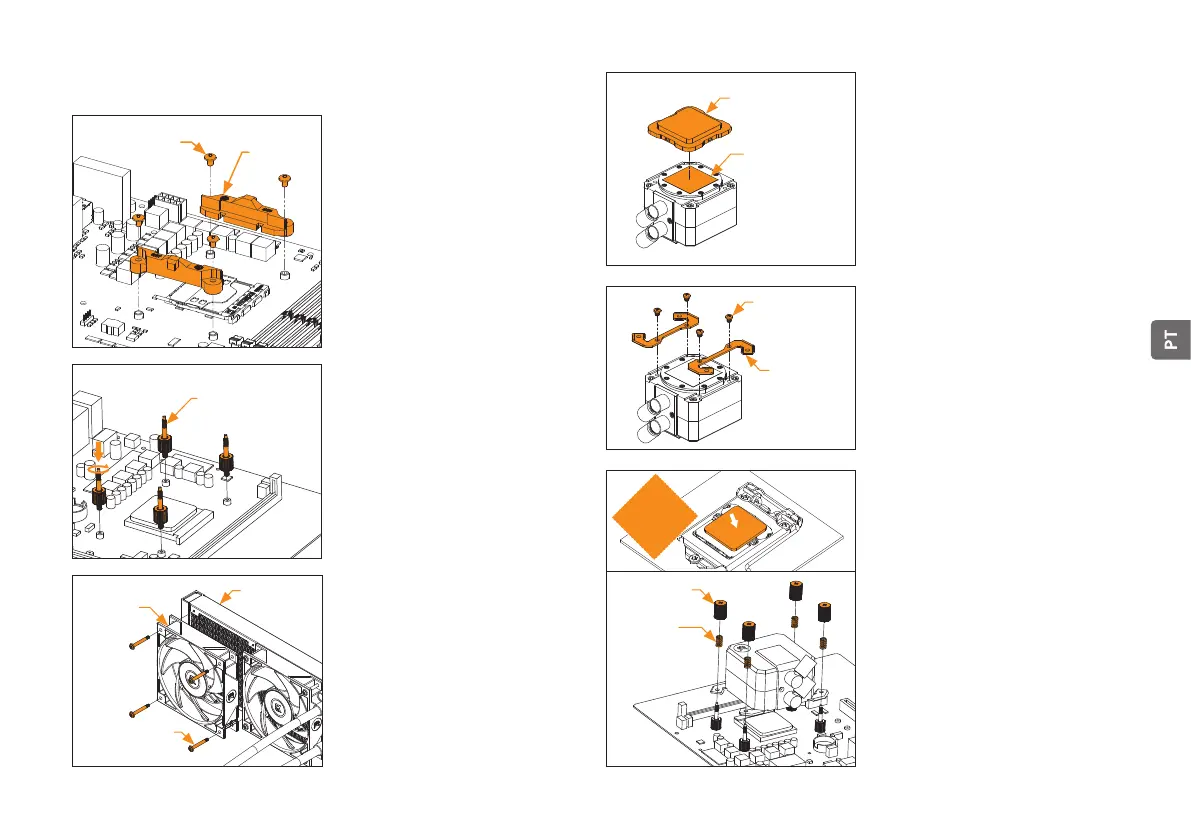

6. INSTALAÇÃO  SOCKET AMD AM4
PASSO 1: REMOVER AS
BRAÇADEIRAS DE FIXAÇÃO EM
PLÁSTICO (AMD)
Usando uma chave de fendas Philips, remova
os 4 parafusos UNC 6-32 segurando as braça-
deiras de fi xação em plástico à volta do socket,
conforme mostrado na imagem. Manter a placa
de apoio original AMD® e remova as braçadei-
ras de fi xação para armazenar. Consulte a ima-
gem para identifi cação das peças.
PASSO 2: PRENDER OS PARAFUSOS
DE FIXAÇÃO (AMD)
Instale 4 parafusos de fi xação para o
socket AMD AM4 na placa principal. Os
parafusos devem ser instalados sem o uso de
ferramentas (ou seja, alicates).
Braçadeiras
de fi xação
Parafusos
UNC 6-32
PASSO 3: INSTALAR AS VENTOINHAS
NO RADIADOR (AMD)
Prender as ventoinhas (1, 2 ou 3 consoante
a versão do AIO) ao radiador usando os
parafusos UNC 6-32 x 30 mm.
UNC
6-32 x 30 mm
Ventoinha
Radiador
PASSO 5: INSTALAÇÃO DE
SUPORTES DE MONTAGEM (AMD)
Use 4 parafusos M4x4 para instalar 2 suportes
AMD na unidade da bomba.
Tenha cuidado para não tocar ou danifi car o
composto térmico pré-aplicado!
M4x4
Suporte de
montagem
AMD
PASSO 4: REMOVER A PELÍCULA
PROTETORA DA COLD-PLATE (AMD)
Remover a película protetora da parte de trás
da unidade da bomba, que se destina a evitar
danifi car a cold-plate e o composto térmico
pré-aplicado na cold-plate.
Ao remover a película protetora e ao avançar
com a instalação, tenha cuidado para não tocar
ou danifi car o composto térmico pré-aplicado!
PASSO 6: INSTALAÇÃO DA UNIDADE
DA BOMBA (AMD)
Limpar os contactos da superfície do
processador (usando um pano não abrasivo ou
uma Q-Tip, conforme mostrado na imagem).
Alinhar a unidade da bomba por cima dos
parafusos de fi xação e do CPU, conforme
exemplifi cado na imagem.
Colocar as molas de compressão e as porcas
de aperto manual anexadas em cima dos
parafusos de fi xação (4x). Iniciar por apertar
duas porcas de cada vez, preferivelmente
transversais, e não as aperte totalmente até que
estejam todas parcialmente apertadas.
Porca de
aperto manual
Mola
Pano não
abrasivo
IHS
Película protetora
da cold-plate
Composto térmico
pré-aplicado
Parafuso de fi xação
para INTEL LGA
115x / AMD AM4
socket
