ÉTAPE 8: POMPE - BRANCHEMENT
DES CÂBLES (AMD)
Branchez le connecteur MLI à 4 broches de la
pompe sur la carte mère.
Connecteur à 4 broches
ÉTAPE 7: FIXATION DE L’ENSEMBLE
DE VENTILATEURS ET DU RADIATEUR
SUR LE BOÎTIER DE L’ORDINATEUR
(AMD)

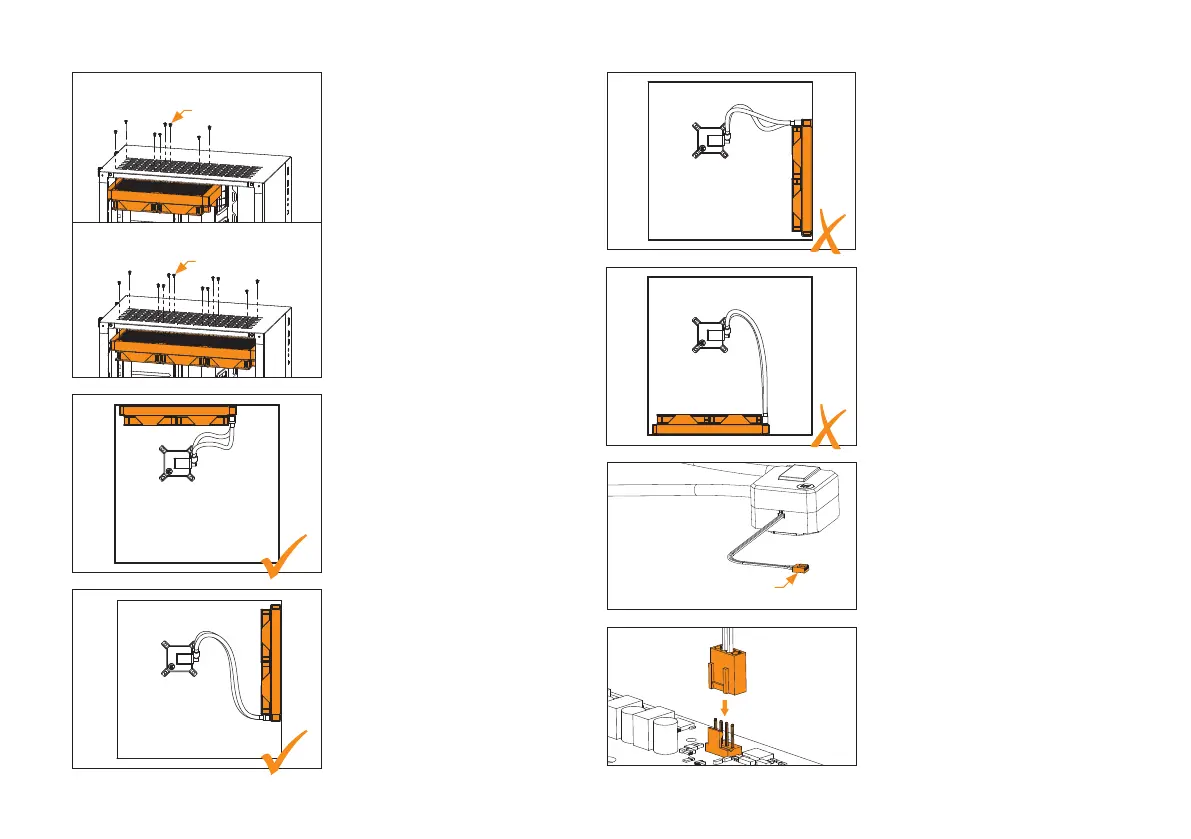

Fixez l’ensemble composé par le radiateur et
le(s) ventilateur(s) sur le boîtier de l’ordinateur
à l’aide des vis UNC 6-32 x 6 mm.
EK-AIO BASIC 240
EK-AIO BASIC 360
UNC 6-32 x 6 mm
(8x)
UNC 6-32 x 6 mm
(12x)
Placement vertical du radiateur avec tube en
haut (pas optimal)
Radiateur en bas (à éviter)
Radiateur sur le dessus (recommandé)
Placement vertical du radiateur avec tube en
bas (recommandé)
