ekwb EK-AIO BASIC 240 - Paso 7: Instalación del Conjunto de Ventiladores Yradiador en una Carcasa de Ordenador (Amd); Paso 8: Bomba - Conexión de Los Cables (Amd)

- 30 -
PASO 8: BOMBA – CONEXIÓN DE LOS
CABLES (AMD)
Enchufe el conector PWM de 4 pines de la
bomba a la placa base.
Conector de 4 pines

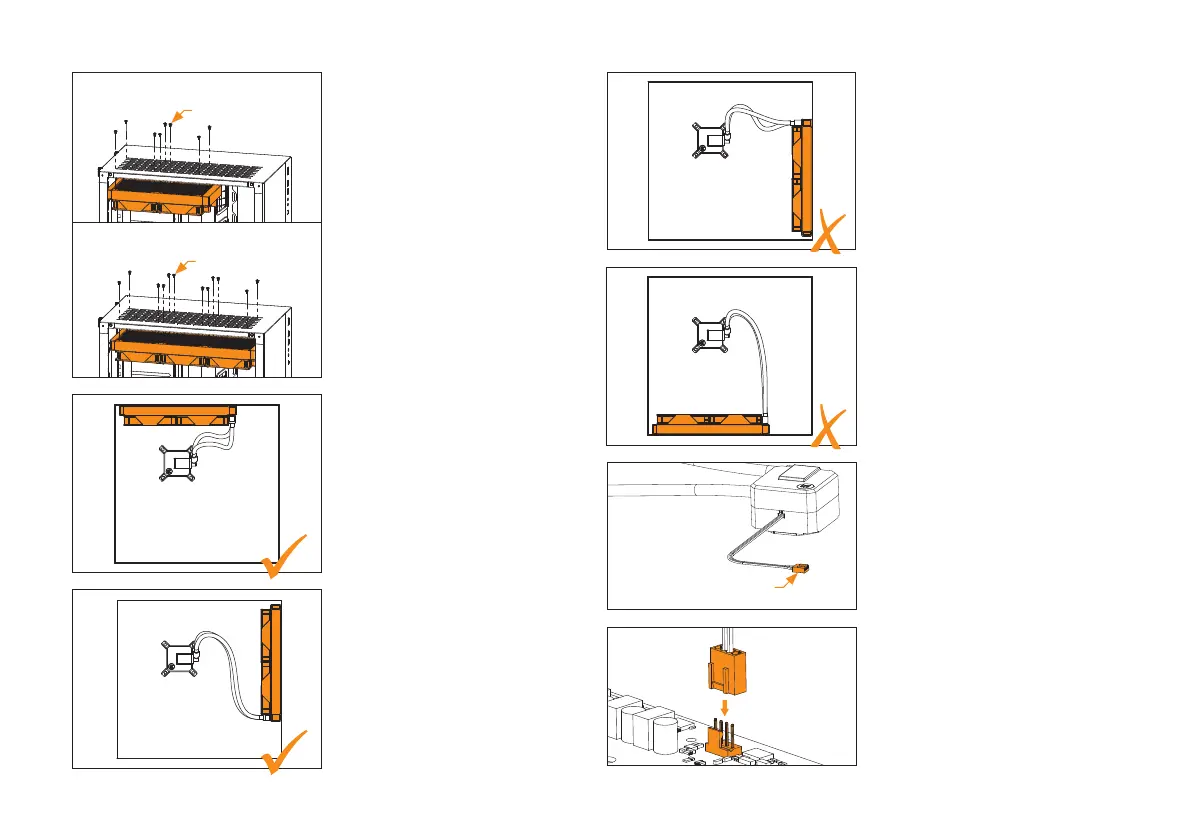

PASO 7: INSTALACIÓN DEL
CONJUNTO DE VENTILADORES Y
RADIADOR EN UNA CARCASA DE
ORDENADOR (AMD)
Fije el conjunto del radiador y el/los
ventilador(es) a la carcasa del ordenador con
los tornillos UNC 6-32 x 6 mm.
EK-AIO BASIC 240
EK-AIO BASIC 360
UNC 6-32 x 6 mm
(8x)
UNC 6-32 x 6 mm
(12x)
Colocación vertical del radiador con tubería en
la parte superior (no óptima)
Radiador en la parte inferior (debe evitarse)
Radiador en la parte superior (recomendado)
Colocación vertical del radiador con tubería en
la parte inferior (recomendado)
