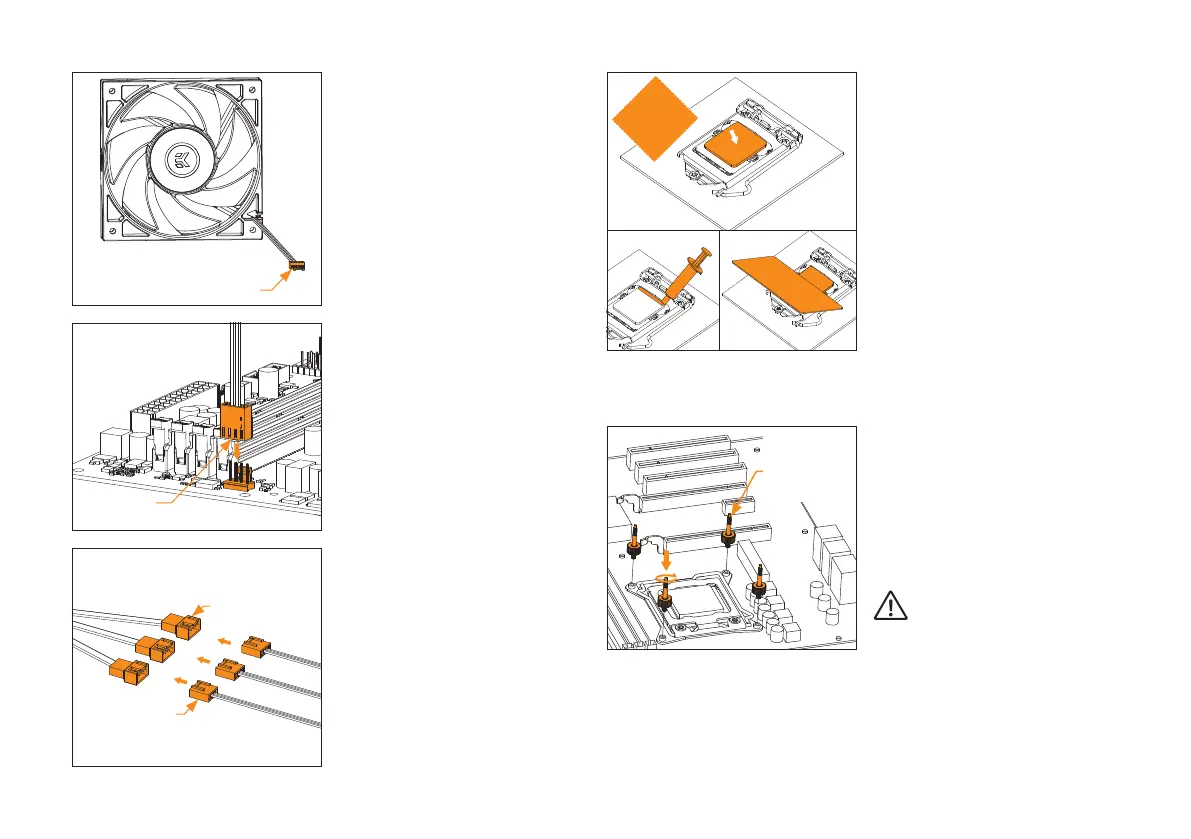

ステップ 10：ファン – 接続ケーブル
ファンコネクタ
別途オプション!! 放熱グリスの塗布
これは、AIOの2回目のインストールの場合、または
ポンプユニットの裏側に予め塗布されたペーストが
破損している場合のみに係る手順です。
最初のインストール時に、放熱グリスをCPUの接触
面に塗布する必要はありません。
CPUの接触面を拭きます（サンプル画像のように、
非研磨布または綿棒を使用）。きれいになったIHS
に、サ ー マ ル グ リ ス を 塗 布 し、 そ れ を ク レ ジ ッ ト カ ー
ドなどを使ってCPUヒートスプレッダ（IHS）全体に
広げていきます。
研磨布以外
IHS
オプション 1：
ファンケーブル の4ピンPW Mコネクタをマザーボー
ドのCPUファンヘッダーに直接接続します。可能な
限り、CPUファンヘッダーを使用してください。
オプション 2：
EK-AIO BASIC 240 およびEK-AIO BASIC 360（フ
ァンが2個または3個）のバージョンの場 合、各ファ
ンのコネクタをY型ケーブルのコネクタに 接続して
から、Y型コネクタをマザーボードのファン ヘッダー
に接続します。可能な限り、CPUファンヘッ ダーを
使用してください。
Yスプリッター
ファンコネクタ
ファンコネクタ
5. 取り付け方法 – INTEL LGA-20XX ソケット
ステップ 1：マウントスクリューの取り付
け（ L G A - 2 0 x x ）
LGA-20xx (2066 / 2011 V3 / 2011）ソケットのマザ
ーボードに は、バックプレート の取り付け は必 要 あ
りません。
LGA-20XXソケットの統合ラッチ機構（ILM）にある
M4ネジ型スタブに、4個のLGA-20XXマウントサム
スクリューを取り付けます。
「つまみネジはプライヤなどの工 具を使わずに
取り付けられます。」
46ページのステップ4 の指示に従ってイ
ンストール を続 行します。
Intel LGA 20XX
ソケット用マウン
トサムスクリュー
