- 79 -

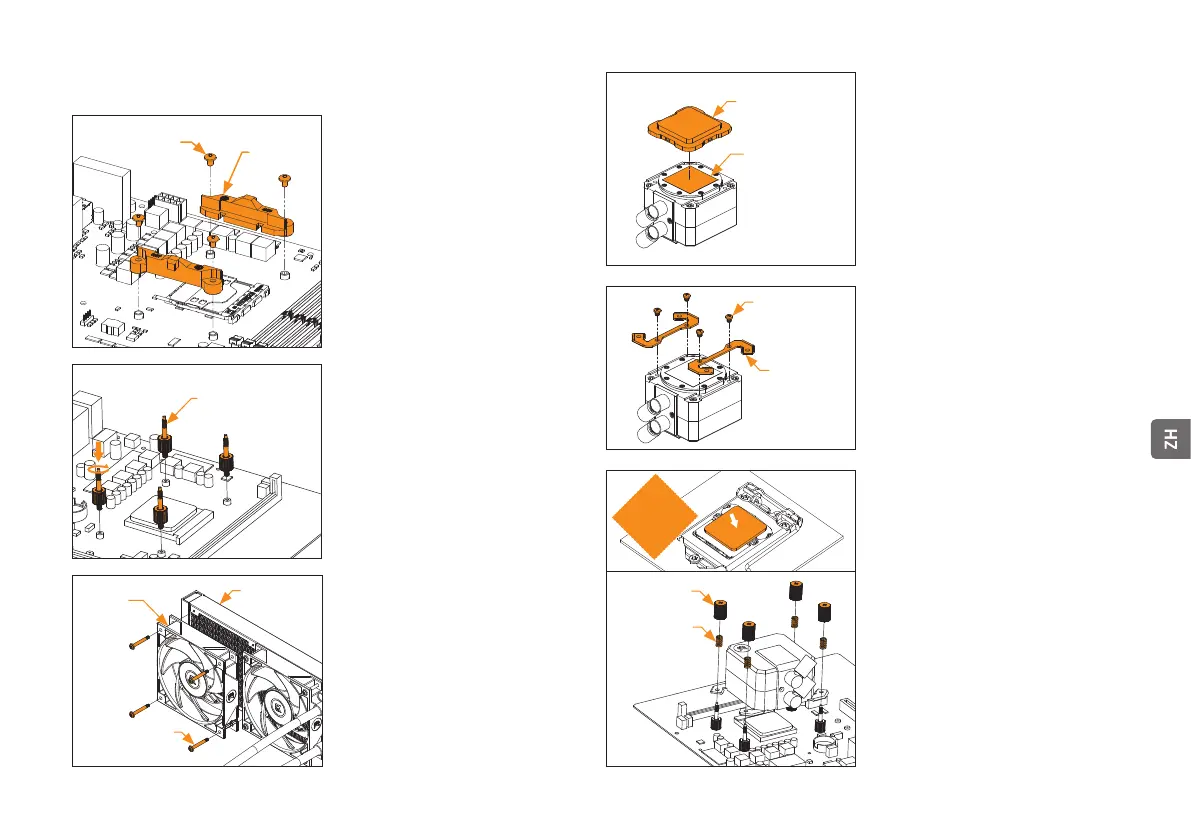

6. 安装 – AMD AM4 SOCKET
第1步：移除原始塑料压固定夹（AMD）
如图所示，使用十字头螺丝刀拧下用于将原始塑料
固定夹固定在插槽周围的4 UNC 6-32螺钉。保留
原始AMD®背板，然后卸下固定夹并存放起来。参
见其他零件识别图像。
第2步：固定安装螺丝（AMD）
在主板上安装4个用于AMD AM4插槽的安装指旋
螺钉。 无需使用工具（即钳子）即可安装螺钉。
压紧夹
UNC 6-32螺丝
第3步：将风扇安装到散热器上 (AMD)
使用UNC 6-32 x 30mm螺钉将风扇（1个、2个或3
个，取决于AIO版本）连接到散热器上。
UNC
6-32 x 30 mm
风扇
散热器
第5步：安装安装支架（AMD）
使用4x M4x4螺钉将2x AMD安装支架架安装到泵
单元上。
小心不要接触或损坏预涂的导热胶！
M4x4 螺絲
AMD安装支架
第4步：拆下冷板防护盖 (AMD)
从泵组件背面 拆下防护盖，该保护盖用于防止损坏
冷板及冷板上预涂的导热胶。
拆下防 护 盖 及安 装 时，请注 意不 要 接 触或 损坏 预 涂
的导热胶！
第6步：安装泵单元 (AMD)
擦拭CPU接触面（如示例图所示，使用非研磨布或
棉签）。
如图所示，将泵单元对准安装螺丝和CPU。
将随附的压缩弹簧和指旋螺母放在安装螺钉（4x）
上。开 始 每 次 紧 固 两个 指 旋 螺 母，最 好以 十 字形 开
始，直 到 将 它 们 全 部 部 分 拧 紧 后 再 完 全 拧 紧。
螺母
弹簧
非砂布
IHS
防护罩
预涂导热膏
英特尔LGA 115x/AMD
AM4插槽的安装 指
旋螺钉
