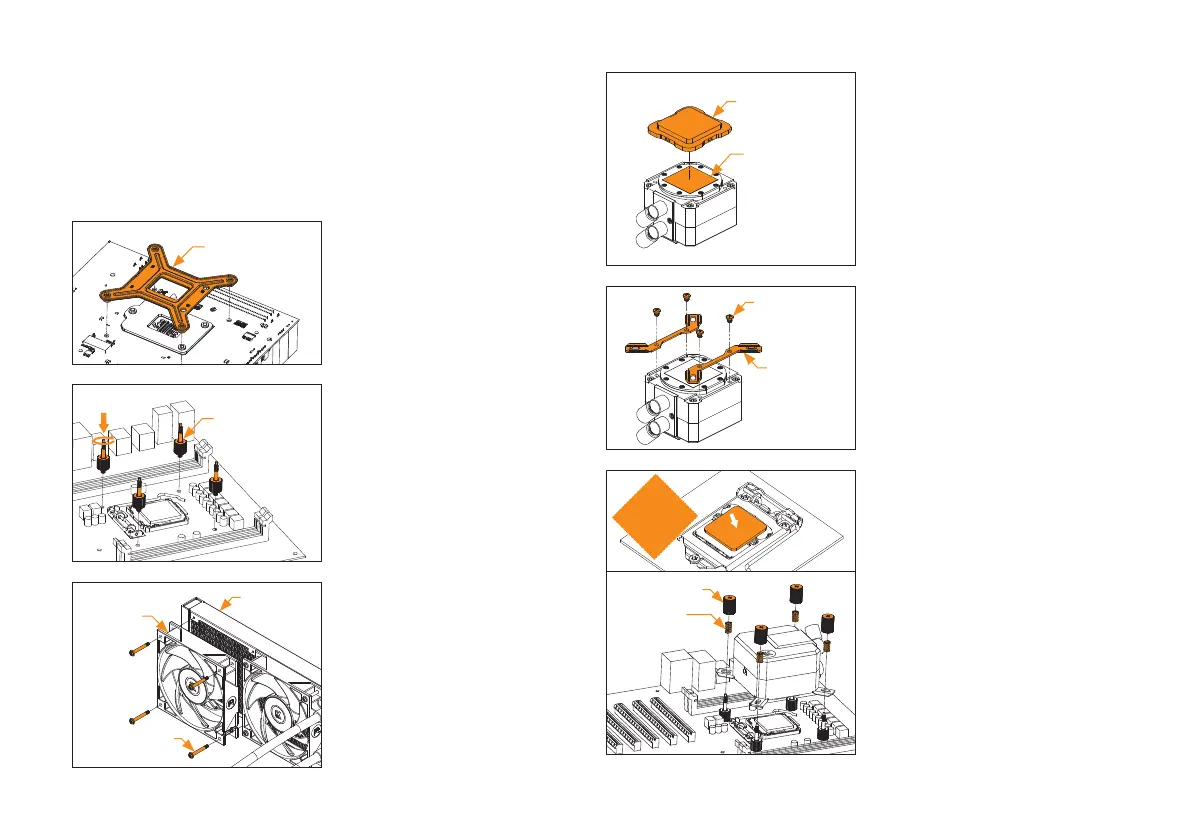

4. INSTALAÇÃO  INTEL LGA115X SOCKET
PASSO 1: REMOVER A PLACA
PRINCIPAL
Caso o seu PC não possua um recorte na parte
inferior da placa principal, terá de inicialmente
remover a placa principal do seu computador.
PASSO 2: PRENDER A PLACA DE
APOIO À PLACA PRINCIPAL
Instalar a placa de apoio Intel para o socket
LGA-115x à parte de trás da placa principal.
Alinhar os buracos da placa principal com os
buracos na placa de apoio.
PASSO 3: PRENDER OS PARAFUSOS
DE FIXAÇÃO
Colocar 4 parafusos de fi xação LGA-115x
através da placa principal na placa de apoio.
Os parafusos devem ser colocados sem o uso
de ferramentas (por exemplo, alicates).
Inicie por apertar dois parafusos de cada vez,
de preferência em cruz, mas não os aperte
totalmente até ter todos os 4 parafusos
parcialmente apertados.
PASSO 6: INSTALAÇÃO DE
SUPORTES DE MONTAGEM
Use 4 parafusos M4x4 para instalar 2 suportes
Intel na unidade da bomba.
Tenha cuidado para não tocar ou danifi car o
composto térmico pré-aplicado!
M4x4
Suporte de
montagem
Intel
PASSO 4: INSTALAR AS VENTOINHAS
NO RADIADOR
Prender as ventoinhas (1, 2 ou 3 consoante
a versão do AIO) ao radiador usando os
parafusos UNC 6-32 x 30mm.
UNC
6-32 x 30 mm
Ventoinha
Radiador
PASSO 5: REMOVER A PELÍCULA
PROTETORA DA COLD-PLATE
Remover a película protetora da parte de trás
da unidade da bomba, que se destina a evitar
danifi car a cold-plate e o composto térmico
pré-aplicado na cold-plate.
Ao remover a película protetora e ao avançar
com a instalação, tenha cuidado para não tocar
ou danifi car o composto térmico pré-aplicado!
PASSO 7: INSTALAÇÃO DA UNIDADE
DA BOMBA
Limpar os contactos da superfície do
processador (usando um pano não abrasivo ou
uma Q-Tip, conforme mostrado na imagem).
Alinhar a unidade da bomba por cima dos
parafusos de fi xação e do CPU, conforme
exemplifi cado na imagem.
Colocar as molas de compressão e as porcas
de aperto manual anexadas em cima dos
parafusos de fi xação (4x). Iniciar por apertar
duas porcas de cada vez, preferivelmente
transversais, e não as aperte totalmente até que
estejam todas parcialmente apertadas.
Porca de aperto
manual
Mola
Pano não
abrasivo
IHS
Película protetora
da cold-plate
Composto térmico
pré-aplicado
Parafuso de fi xa-
ção para INTEL
LGA 115x / AMD
AM4 socket
Placa de apoio para
Intel LGA 115x
