4. 安装 – 英特尔LGA-115X插槽

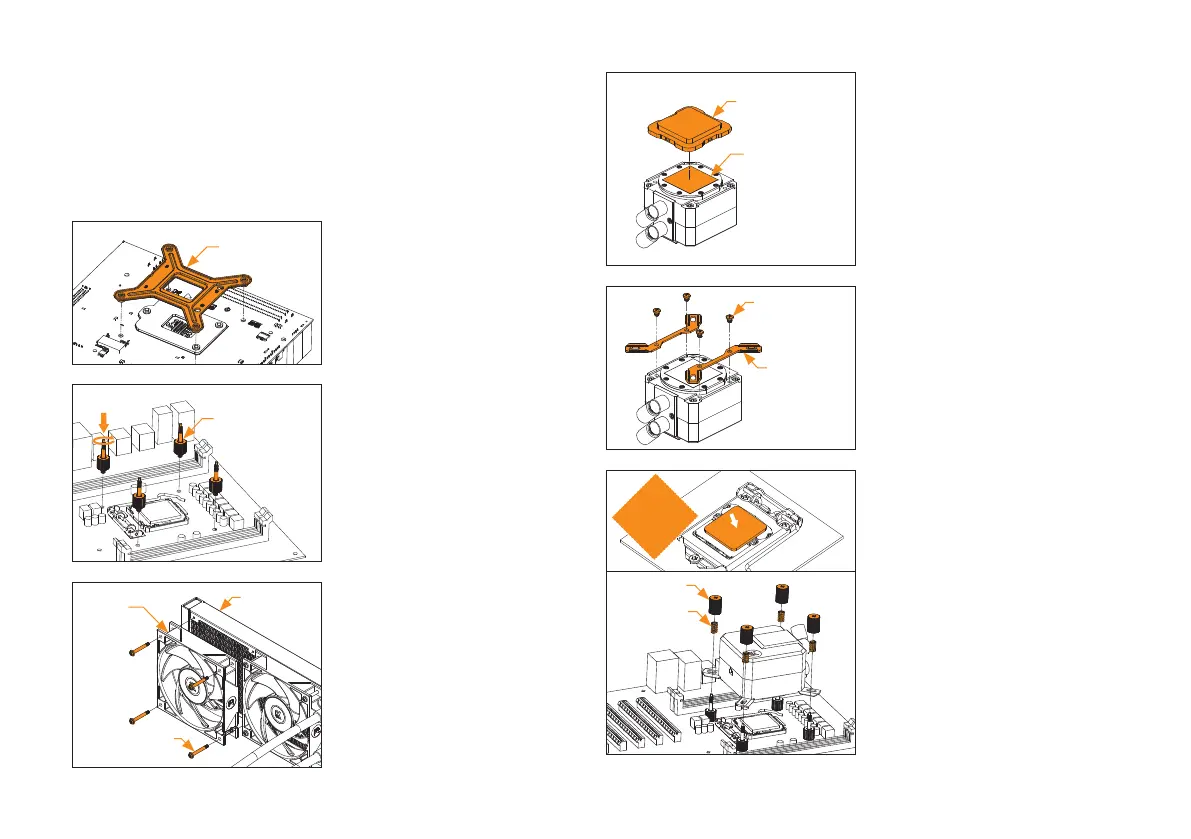

第1步：卸下主板
如果您的PC机壳的主板底部CPU侧没有切口，则首
先需要从计算机上卸下主板。
第2步：将背板连接至主板
将用于LGA-115x插槽的英特尔背板安装到主板背
面。将主板上的孔与背板上的孔对齐。
第3步：安装螺丝
通过主板将4个LGA-115x安装指旋螺钉安装到背
板上。
安装拇指螺钉无需使用工具（即钳子）。
开始一次紧固两个拇指螺钉，最好为十字形，但是
在全部四只螺钉部分拧入之前，不要完全将其拧
紧。
第6步：安装安装支架
使用4x M4x4螺钉将2x 英特尔支架安装到泵单元
上。
小心不要接触或损坏预涂的导热胶！
M4x4 螺絲
英特尔安装
支架
第4步：将风扇安装到散热器上
使用UNC 6-32 x 30mm螺钉将风扇（1个、2个或3
个，取决于AIO版本）连接到散热器上。
UNC
6-32 x 30 mm
风扇
散热器
第5步：拆下冷板防护盖
从泵组件背面 拆下防护盖，该保护盖用于防止损坏
冷板及冷板上预涂的导热胶。
拆下防 护 盖 及安 装 时，请注 意不 要 接 触或 损坏 预 涂
的导热胶！
第7步：安装泵单元
擦拭CPU接触面（如示例图所示，使用非研磨布或
棉签）。
如图所示，将泵单元对准安装螺丝和CPU。
将随附的压缩弹簧和指旋螺母放在安装螺钉（4x）
上。开 始 每 次 紧 固 两个 指 旋 螺 母，最 好以 十 字形 开
始，直 到 将 它 们 全 部 部 分 拧 紧 后 再 完 全 拧 紧。
螺母
弹簧
非砂布
IHS
防护罩
预涂导热膏
英特尔LGA 115x/
AMD AM4插槽的安
装 指旋螺钉
英特尔LGA 115x
背板
