- 46 -

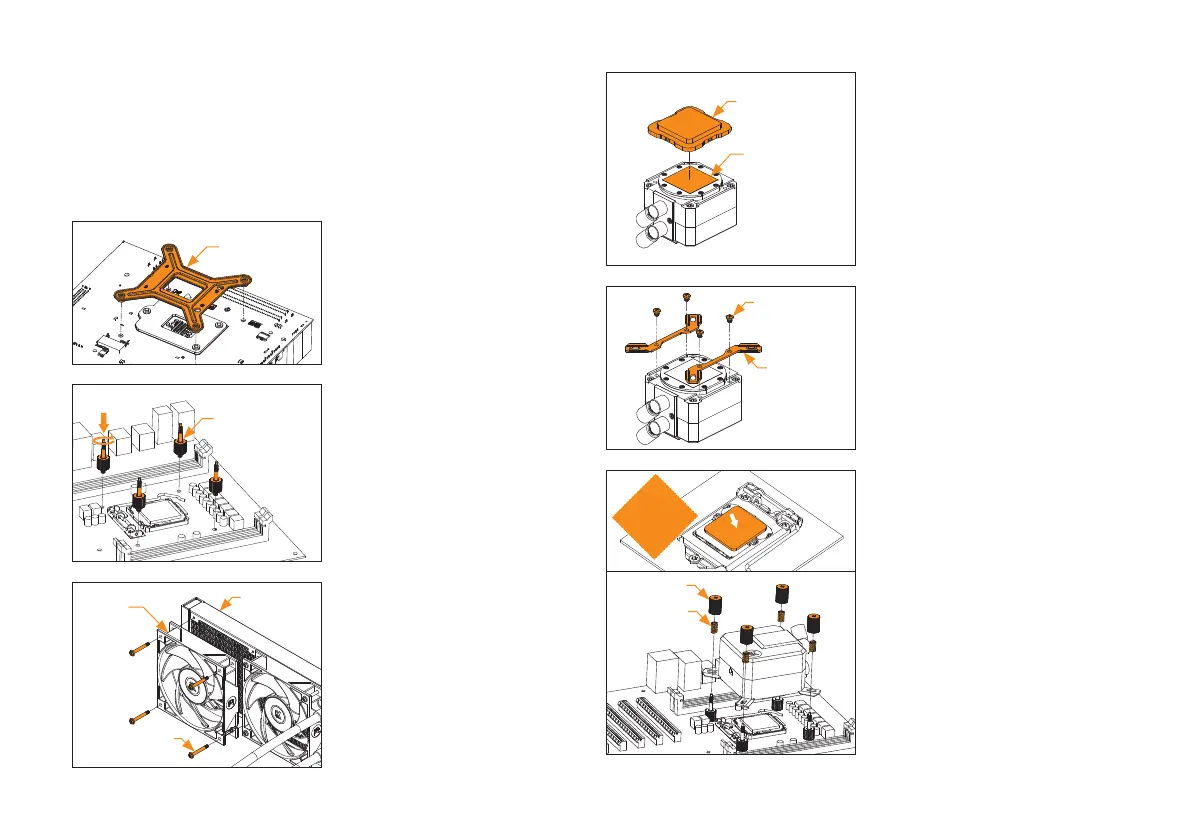

4. 取り付け方法 – INTEL LGA-115X ソケット
ステップ 1：マザーボードを取り外す
PCケースにマザーボードのCPU側下部にカットアウ
ト（メン テ ナンスホ ール）が な い 場 合 は、初 め に コ
ンピューターからマザーボードを取り外す必要があ
ります。
ステップ 2：マザーボードにバックプレー
トを取り付ける
Intel LGA-115x ソケット用のバックプレートをマザー
ボードの背面に取り付けます。マザーボードの穴をバ
ックプレートの穴に合わせます。
ステップ 3：マウントスクリューの取り
付け
LGA-115x用マウントサムスクリュー4個を使って、バ
ックプレートをマザーボードに固定します。
「つまみネジはプライヤなどの工 具を使わずに
取り付けてください。
はじめに一度に2本のつまみねじを締めます。できれ
ば向かい合わせになった2本ずつの十字型で行いま
すが、4本すべてを部分的にねじ込むまでは完全に
締めないでください。」
ステップ 6：マウントブラケットの取り
付け
M4x4ネジ（4本）を使用して、I n t e lブラケット（2 個）
をポンプユニットに取り付けます。
塗布済みの放熱グリスに触れたり、損傷したりしな
いようご注意ください。
M4x4
Intel マウントブ
ラケット
ステップ 4：ラジエーターにファンを取
り付ける
UNC 6-32 x 30mmのネジを使用してファン1個、2
個、ま たは 3 個（A I O の バー ジョンに よる）をラ ジエー
ターに取り付けます。
UNC
6-32 x 30 mm
ファン
ラジエーター
ステップ 5：コールドプレート保護カバー
の取り外し
ポンプユニットの背面から保護カバーを取り外しま
す。 保 護 カ バ ー は 、コ ー ル ド プ レ ー ト お よ び コ ー ル ド
プレートに予め塗布された放熱グリスを損なわない
ようにするためのものです。
保護カバーを取り外して取り付けを行う際、予め塗
布された放熱グリスに触れたり、損傷したりしない
ようご注意ください。
ステップ 7：ポンプユニットの取り付け
CPUの接触面を拭きます（サンプル画像のように、
非研磨布または綿棒を使用）。
図のように、ポンプユニットをマウントスクリューと
CPUに合わせます。
付属の圧縮スプリングとサムナットをマウントスクリ
ューの上に置きます（4 個）。一 度に 2個 のサムナット
をできれば対角に締め始めますが、完全にねじ込ま
ないように注意してください。
サム スナット
スプリング
研磨布以外
IHS
保護カバー
塗布済みのサー
マルグリース
INTEL LGA 115x /
AMD AM4 ソケッ
ト用マ ウントサムス
クリュー
Intel LGA 115x バッ
クプレート
