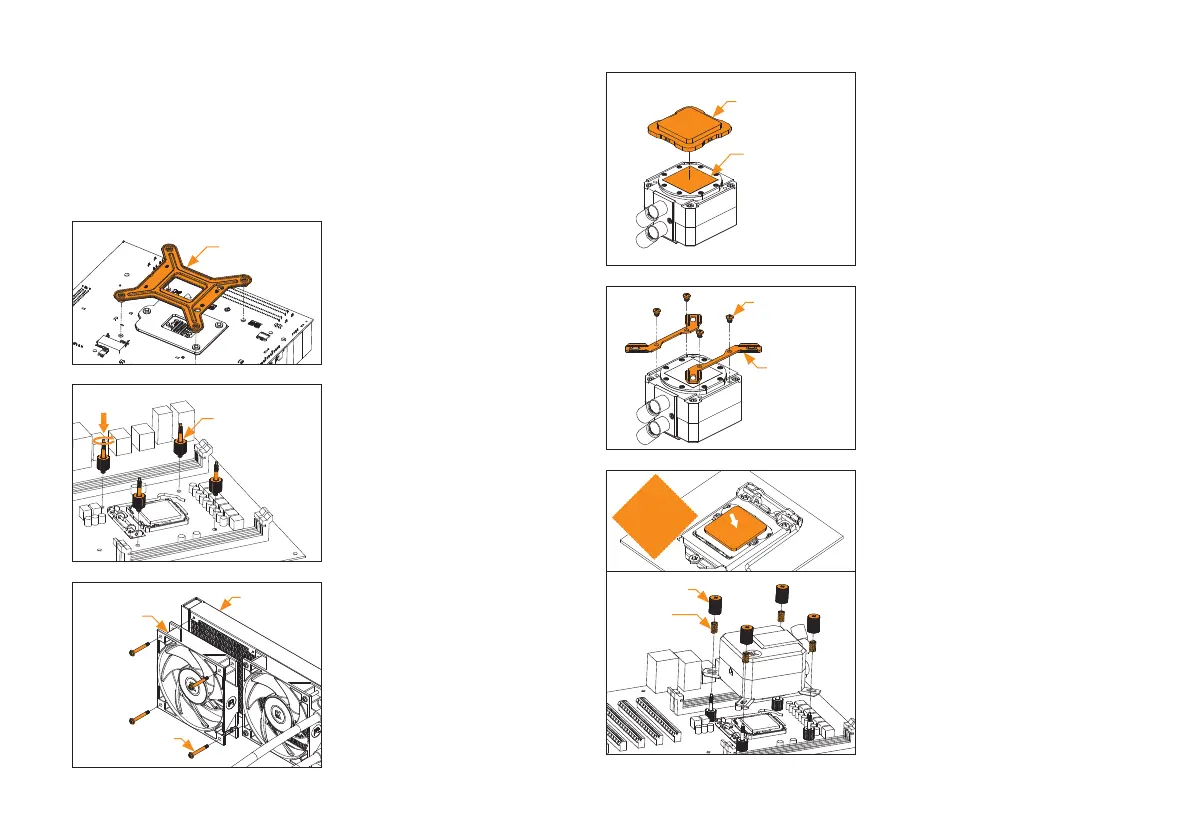

4. УСТАНОВКА  INTEL LGA115X SOCKET
ШАГ 1: СНЯТИЕ МАТЕРИНСКОЙ
ПЛАТЫ
Если на вашем ПК нет выреза с нижней
стороны ЦП материнской платы, сначала с
компьютера необходимо снять материнскую
плату.
ШАГ 2: ПРИКРЕПЛЕНИЕ
БЭКПЛЕЙТА К МАТЕРИНСКОЙ
ПЛАТЕ
Установите бэкплейт Intel для разъема LGA-
115x на заднюю часть материнской платы.
Совместите отверстия на материнской плате
с отверстиями на бэкплейте.
ШАГ 3: УСТАНОВКА КРЕПЕЖНЫХ ВИНТОВ
Установите 4x крепежные винты с
накатнойголовкой LGA-115x через
материнскуюплату на бэкплейт.
Винты с накатной головкой необходимо
устанавливать без использования
инструментов (пассатижей).
Винты с накатной головкой устанавливайте
по две штуки за раз, предпочтительно крест-
накрест, и не затягивайте их до конца, пока не
наживлены все четыре винта.
ШАГ 6: УСТАНОВКА МОНТАЖНЫХ
КРОНШТЕЙНОВ
С помощью 4x винтов M4x4 установите 2x
кронштейна Intel на насосный агрегат.
Будьте осторожны - не притрагивайтесь к
предварительно нанесенной термопасте и не
повреждайте её!
M4x4
Монтажный
кронштейн
Intel
ШАГ 4: УСТАНОВКА
ВЕНТИЛЯТОРОВ НА РАДИАТОР
С помощью винтов UNC 6-32 x 30мм
прикрепите вентиляторы (1x, 2x или 3x в
зависимости от версии AIO) к радиатору.
UNC
6-32 x 30 mm
Вентилятор
Радиатор
ШАГ 5: СНЯТИЕ ЗАЩИТНОЙ
ФОЛЬГИ ОХЛАЖДАЮЩЕЙ ПЛИТЫ
Снимитес задней стороны насосного агрегата
защитную крышку, установленную для
предотвращения повреждения охлаждающей
плитыи предварительно нанесенной
термопасты на охлаждающей плите.
При снятии защитной крышки и
продолжении установки будьте осторожны
- не притрагивайтесь к предварительно
нанесенной термопасте и не повреждайте её!
ШАГ 7: УСТАНОВКА НАСОСНОГО
АГРЕГАТА
Протрите контактную поверхность ЦП (с
использованием неабразивной ткани или
ватной палочки, как показано на рисунке с
примером).
Выровните насосный агрегат над крепежными
винтами и ЦП, как показано на рисунке.
Установите поставленные в комплекте
пружины сжатия и гайки-барашки над
крепежными винтами (4x). Гайки-барашки
устанавливайте по две штуки за раз,
предпочтительно крест-накрест, и не
затягивайте их до конца, пока не наживлены
все гайки-барашки.
Га й к а -
барашек
Пружина
Неабразивная
ткань
IHS
защитной крышки
предварительно
нанесенной
термопасте
Крепежный винт с
накатной
головкой для
разъема Intel LGA
115x / AMD AM4
Бэкплейт Intel
LGA 115x
