6. 取り付け方法 – AMD AM4 ソケット

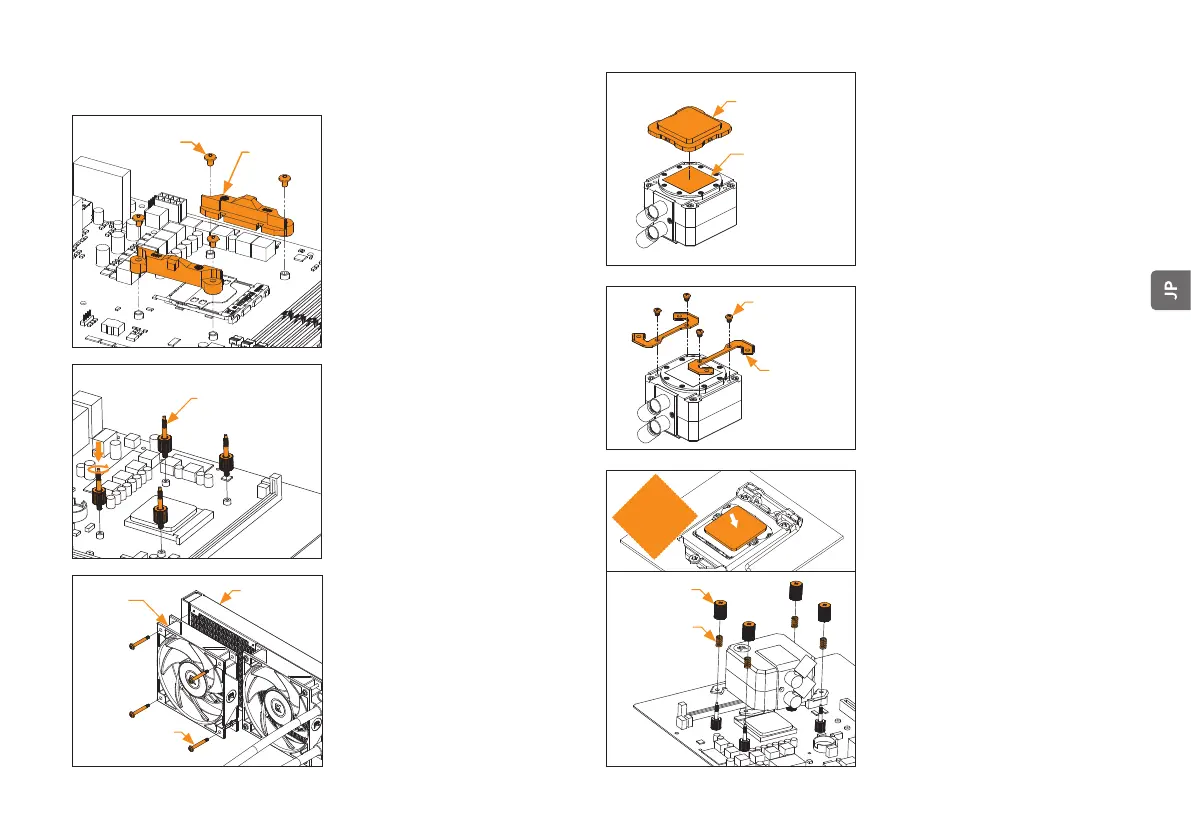

ステップ 1：オリジナルのプラスチック
製ホールダウン式クランプを取り外す
（A M D）
図のように、ソケットの周りのオリジナルのプラスチ
ック製ホールダウン式クランプを固 定している4個の
UNC 6-32のネジをプラスドライバーを使用して取り
外します。オリジナルのAMD® バックプレートはそ
のままにしておき、ホールダウン式クランプを取り外
して保 管 してお きます。パ ーツ識 別 に 関 する 詳 細 に
ついては、図を参照してください。
ステップ 2：マウントスクリューの取り付
け（ A M D ）
AMD AM4ソケット用のマウントサムスクリュー4個
をマザーボードに 取り付 けま す。 ネジはプライヤな
どの工具を使わずに取 り付けられます。
固定クランプ
UNC 6-32ネジ
ステップ 3：ラジエーターにファンを取り
付ける (AMD)
UNC 6-32 x 30mmのネジを使用してファン1個、2
個、ま たは 3 個（A I O の バー ジョンに よる）をラ ジエー
ターに取り付けます。
UNC
6-32 x 30 mm
ファン
ラジエーター
ステップ 5：マウントブラケットの取り付
け（ A M D ）
M4x4のネジを4個使用して、A M D 用 ブ ラケット2 個
をポンプユニットに取り付けます。
塗布済みの放熱グリスに触れたり、損傷したりしな
いようご注意ください。
M4x4
AMD マウント
ブラケット
ステップ 4：コールドプレート保護カバー
の取り外し (AMD)
ポンプユニットの背面から保護カバーを取り外しま
す。 保 護 カ バ ー は 、コ ー ル ド プ レ ー ト お よ び コ ー ル ド
プレートに予め塗布された放熱グリスを損なわない
ようにするためのものです。
保護カバーを取り外して取り付けを行う際、予め塗
布された放熱グリスに触れたり、損傷したりしない
ようご注意ください。
ステップ 6：ポンプユニットの取り付け
(AMD)
CPUの接触面を拭きます（サンプル画像のように、
非研磨布または綿棒を使用）。
図のように、ポンプユニットをマウントスクリューと
CPUに合わせます。
付属の圧縮スプリングとサムナットをマウントスクリ
ューの上に置きます（4 個）。一 度に 2個 のサムナット
をできれば対角に締め始めますが、完全にねじ込ま
ないように注意してください。
サム スナット
スプリング
研磨布以外
IHS
保護カバー
塗布済みのサー
マルグリース
INTEL LGA 115x /
AMD AM4 ソケット
用マ ウントサムスク
リュー
