ekwb EK-AIO BASIC 240 User Manual

- 58 -

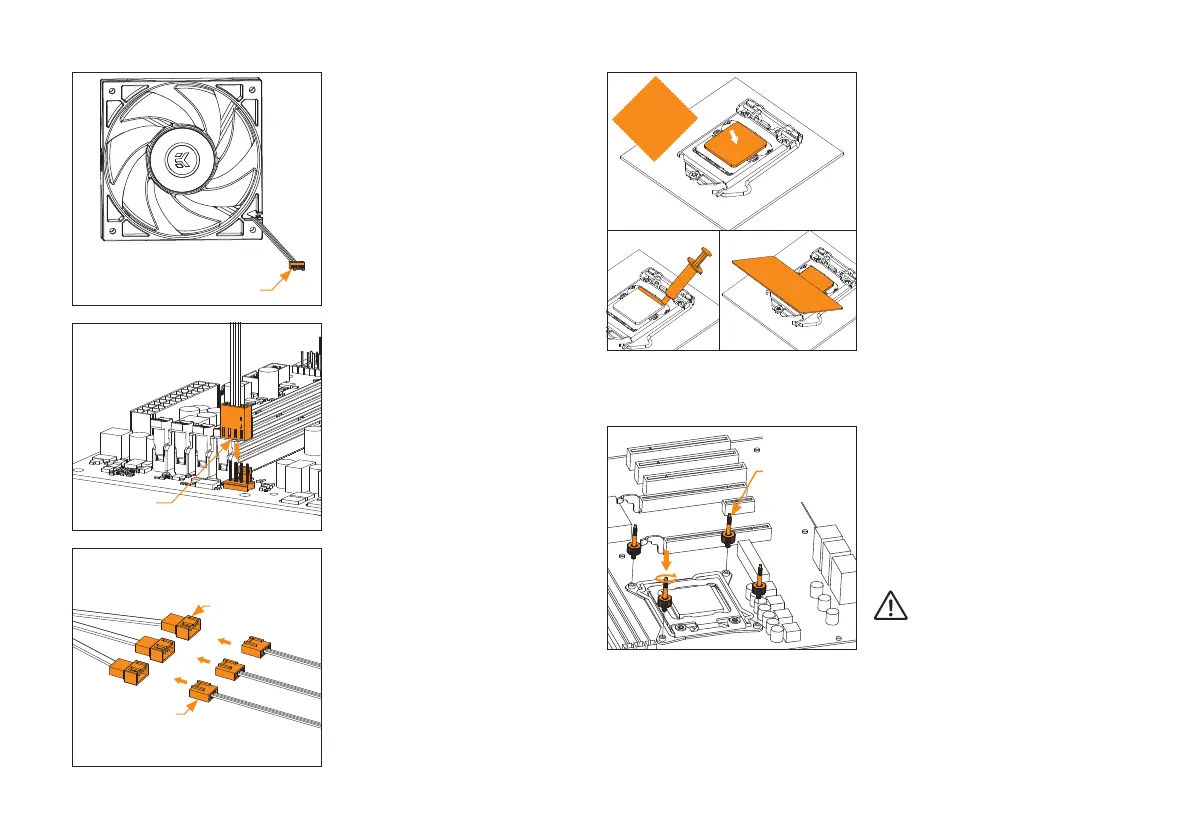

PASSO 10: VENTOINHAS - CABOS DE
LIGAÇÃO
Conetor da ventoinha
PASSO OPCIONAL!! APLICAR O COM-
POSTO TÉRMICO
Este passo é relevante apenas na segunda
instalação AIO ou caso tenha danifi cado
a pasta pré-aplicada na parte de trás da
unidade da bomba! Na primeira instalação,
não necessita aplicar o composto térmico
adicional na superfície de contacto do
processador!
Limpar os contactos da superfície do
processador (usando um pano não abrasivo ou
uma Q-Tip, conforme mostrado na imagem).
Aplicar uma linha de composto térmico num IHS
(dissipador de calor integrado) limpo e espalhar
sobre toda a superfície do IHS do processador
com um cartão de crédito ou algo semelhante.
Pano não
abrasivo
IHS
OPÇÃO 1:
Ligue o conetor PWM de 4 pinos do cabo
da ventoinha diretamente ao conetor para a
ventoinha do processador na placa principal.
Usar sempre o conetor para a ventoinha do
processador, sempre que possível.
OPÇÃO 2:
Nas versões EK-AIO BASIC 240 e EK-AIO BASIC
360 (com 2 ou 3 ventoinhas), pode conetar os
conetores de cada uma das ventoinhas com
os conetores do cabo divisor (splitter) e depois
conetar o cabo divisor (splitter) ao conetor
da ventoinha na placa principal. Usar sempre
o conetor para a ventoinha do processador,
sempre que possível.
Cabo divisor
(Y-splitter)
Conetor da
ventoinha
Conetor da
ventoinha
5. INSTALAÇÃO  SOCKET INTEL LGA20XX
PASSO 1: PRENDER OS PARAFUSOS
DE FIXAÇÃO (LGA-20XX)
As placas principais do socket LGA-20xx (2066
/ 2011 V3 / 2011) não necessitam da instalação
de uma placa de apoio. Instale 4 parafusos de
fi xação LGA-20XX nas pontas roscadas M4 do
mecanismo de bloqueio integrado (ILM) do
socket LGA-20XX.
Os parafusos devem ser colocados sem o uso
de ferramentas (por exemplo, alicates).
Continuar a instalação seguindo
as instruções a partir do PASSO 4
na página 56
Parafuso de
fi xação para
Intel LGA 20XX
socket
