5.
Установка демонтажных насадок в
ChipTool
• Наденьте фиксирующие кольца-фиксаторы
на цилиндрические основания насадоки
и вставьте насадки в термопинцет так
чтобы штырь кольца попал в отверстие на
радиаторе.
• Согласуйте положение рабочих граней
насадок и законтрите винты в кольцах
прилагаемым шестиугольным ключом
Adjusting the desoldering inserts
on the Chip tool
• Push up the adjusting collar set on the desol-
dering insert, and then connect it to the Chip
tool. The retaining pin on the adjusting collar
set must engage with the heat sink on the Chip
tool.
• Align desoldering inserts then fasten the
adjusting collar set using the hexagon socket
screw wrench supplied.
Внимание:
чрезмерное закручивание контровых
винтов может повредить нагревательный
элемент
шестиугольный ключ
hexagon socket screw wrench
демонтажные насадки
desoldering inserts
кольца-фиксаторы
adjusting collar set
радиаторы
heat sink
Attention:
Overtightening the retaining screws may
damage the heating element.
Рекомендуем приобрести комплекты
колец-фиксаторов (артикул E045600)
и закрепить их постоянно на часто
используемых насадках
We recommend buying additional adjusting
collar sets when the inserts are changed fre-
quently. Order no.: E 045600 (optional).

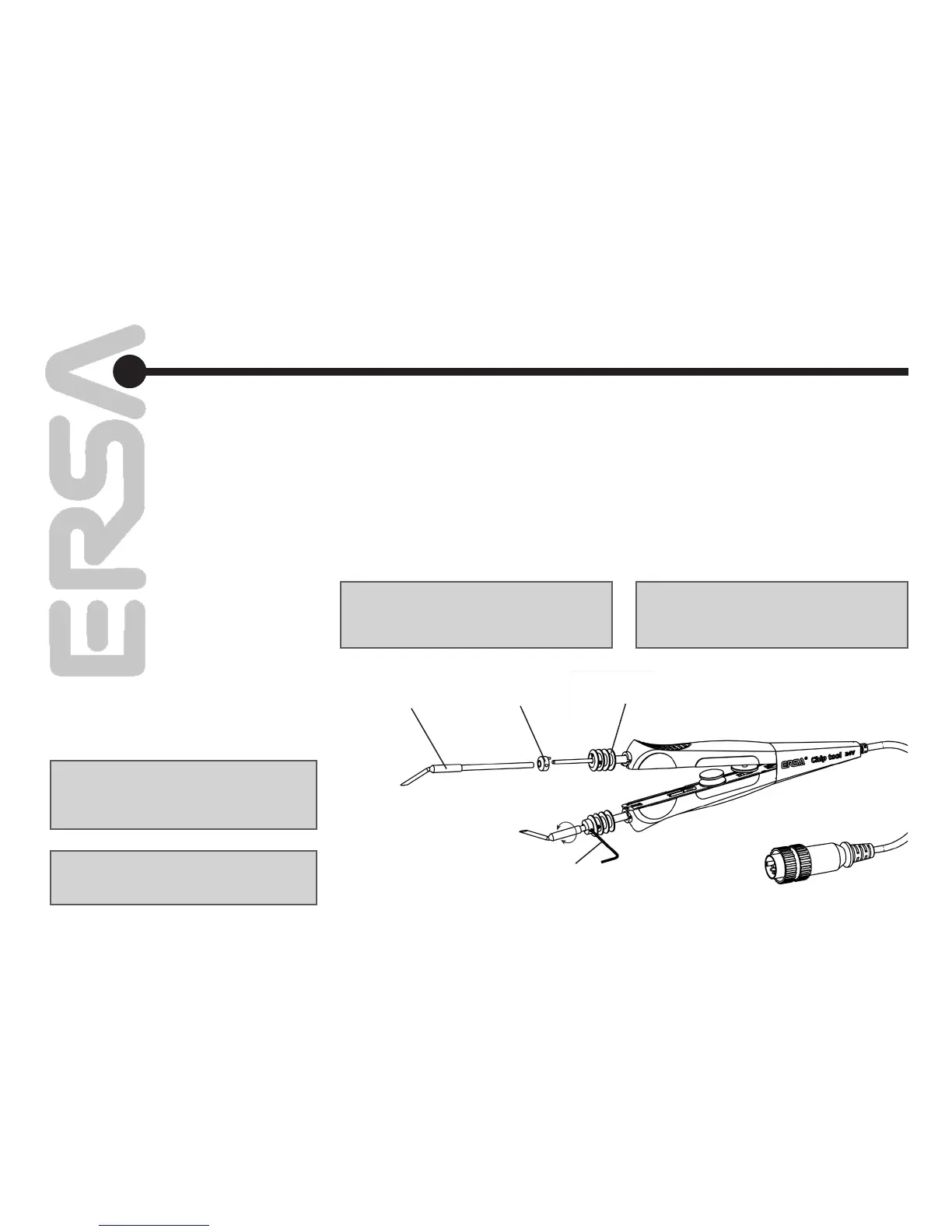

Abb.12 / fig. 12
Функциональное
описание
Functional description
