Everbilt HDSWJ5P - Conexión del Tanque Estándar

27 HOMEDEPOT.COM
Para obtener asistencia, comunícate con Everbilt al 1-844-883-1872.
Conexiones de la tubería de descarga y del tanque
de presión (continuación)

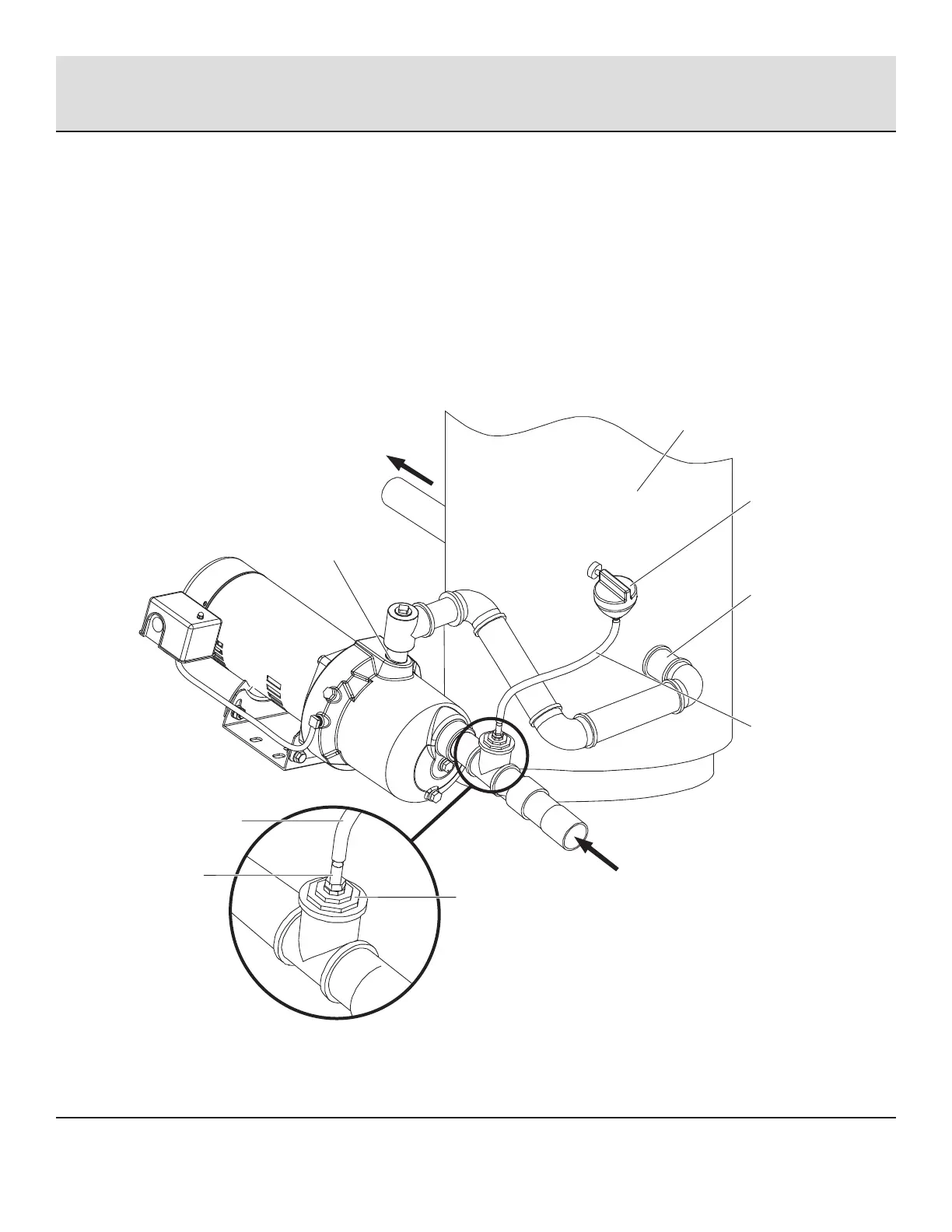

CONEXIÓN DEL TANQUE ESTÁNDAR
□ Instala una T en el puerto de descarga de la bomba.
□ Tiende una tubería desde el puerto de descarga de la bomba hasta el puerto de entrada de tu tanque. El tamaño de la tubería debe ser
al menos tan grande como el puerto de descarga.
□ Instala una T con casquillos reductores en el tubo de succión como se muestra.
□ Instala un conector de púas en el casquillo más pequeño (1/8" TNP).
□ Tiende el tubo AVG desde el conector de púas en la T del tubo de succión hasta el puerto en el AVG montado en el tanque. Consulta las
instrucciones proporcionadas con el tanque y el AVG para obtener más detalles. La ubicación del puerto AVG puede variar.
¡Felicitaciones! Acabas de completar la conexión del tanque para tu bomba de chorro.
Al sistema de
agua doméstico
Tanque
Manguera de
succión del pozo
Puerto de
descarga de
la bomba
Control de
volumen de
aire (AVC)
Tubería AVC
Reductores
Accesorio de
púas NPT
de 1/8 pulg.
Instale una T en la línea de succión.
Instale casquillos reductores hasta 1/8
pulg. NPT para el conector dentado.
Instale el tubo AVC entre el conector de
púas y el puerto en la parte inferior del
AVC (que está montado en el tanque).
Tubería AVC
Puerto de
entrada del
tanque
