Everbilt HDSWJ5P - Instrucciones de Montaje del Interruptor de Presión; Ajuste de Voltaje

28

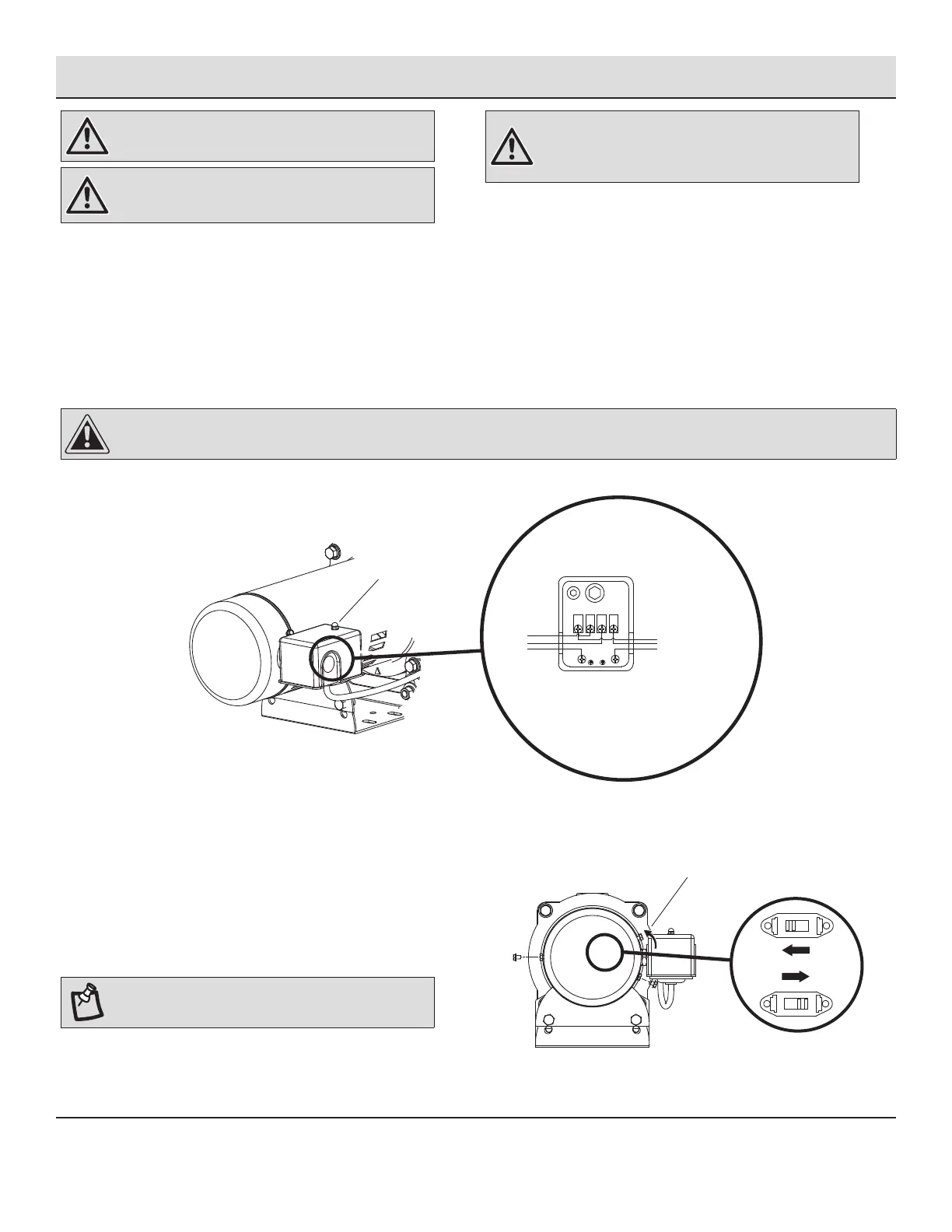

Instrucciones de montaje del interruptor de presión
ADVERTENCIA: Se recomienda que todo el trabajo
eléctrico lo realice un electricista autorizado.
ADVERTENCIA: Al realizar el cableado desde la
fuente de alimentación al interruptor de presión, se
recomienda utilizar un cable de calibre 14 o 12.
ADVERTENCIA: Antes de cablear el interruptor
de presión, apaga la fuente de alimentación a la que
se está conectando para evitar descargas eléctricas
potencialmente mortales.
Para completar la instalación, debes conectar la fuente de alimentación al presostato. Se ha instalado un interruptor de presión de 30/50
Psi en la bomba. El presostato permite el funcionamiento automático; La bomba arranca cuando la presión cae al nivel "cortar" (30 Psi
preestablecidos).
Para cablear el interruptor de presión:
□ Retira la cubierta del interruptor de presión de la bomba para exponer los terminales del cableado.
□ Conecta el cable de tierra verde de la fuente de alimentación al terminal de tierra del interruptor.
□ Conecta los cables de alimentación a los dos terminales exteriores marcados "LÍNEA" y reemplaza la cubierta del interruptor.
CUIDADO: NO utilices un interruptor de presión ajustado a una presión superior a 50 psi. La bomba no creará presiones superiores a 50 Psi;
de ser así, la bomba nunca se apagará, lo que provocará daños a la bomba y anulará la garantía.
Cubierta del
interruptor de
presión
Al cable
del motor y
CARGA
Fuente de
alimentación y
LINEA
En este punto
se debe realizar
la conexión
a tierra.
AJUSTE DE VOLTAJE
□ Esta bomba está precableada a 230 V.
□ Si la fuente de alimentación es de 115 V, retira la tapa de la
carcasa eléctrica.
□ Mueve el interruptor a 115V.
□ Vuelve a poner la tapa.
NOTA: Todo el trabajo eléctrico debe ser realizado por
un electricista autorizado.
Cubierta de carcasa eléctrica
115
230
