F&P SleepStyle Product Technical Guide | 6
2. GENERAL INFORMATION ABOUT THE DEVICE
2.1 THE PNEUMATIC FLOW PATH AND SENSORS

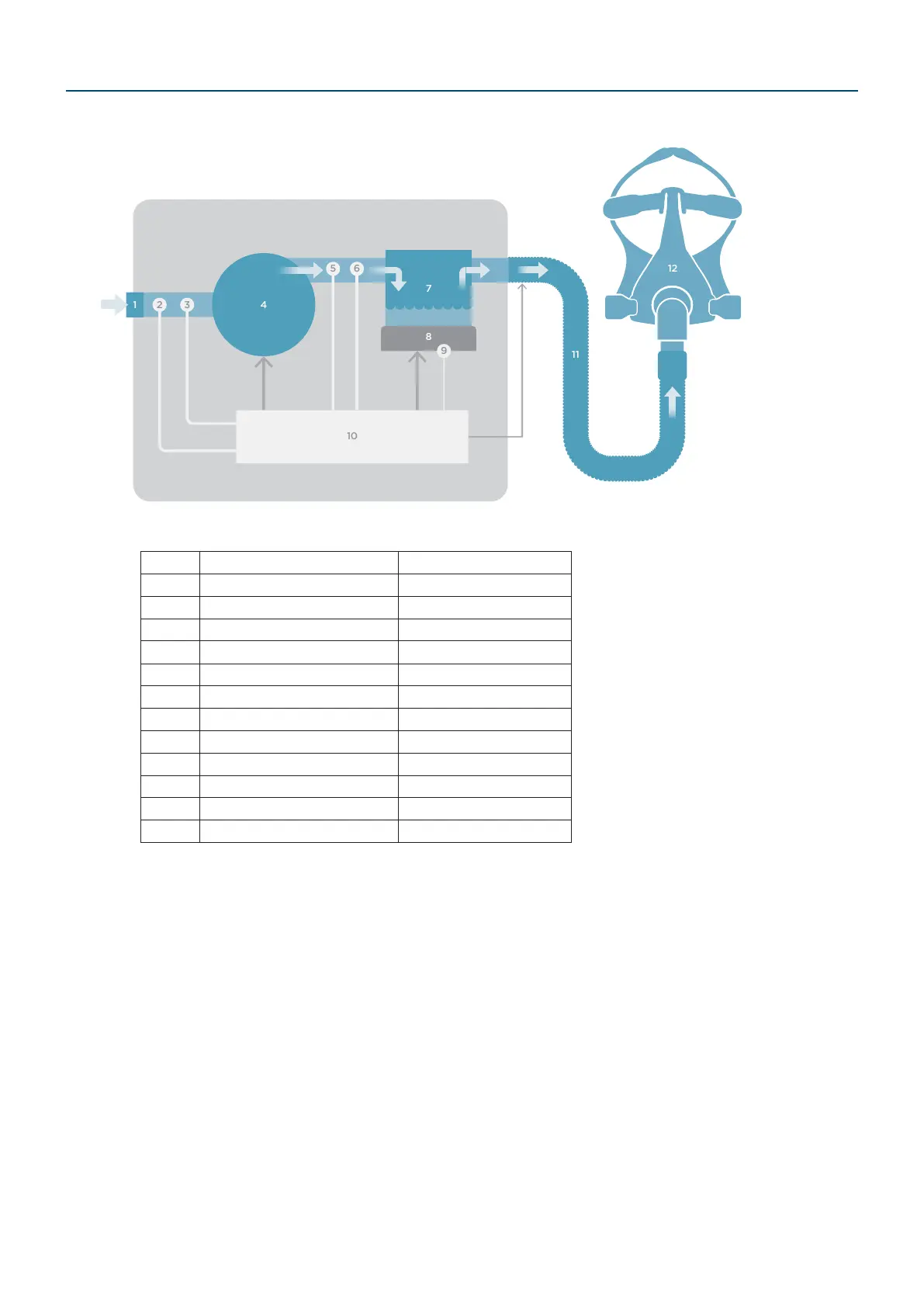

Figure 1: Air flow from rear of device to patient (refer to table below)
Number Description Range
1 Air inlet filter -
2 Ambient temperature sensor 0 – 40 °C
3 Flow sensor -95 – 199 L/min
4 Blower -
5 Relative humidity sensor 15 – 93 % RH
6 Pressure sensor 0 – 30 cmH
2
O
7 Water chamber -
8 Heater plate -
9 Heater plate temperature sensor -10 – 110 °C
10 Control system -
11 Breathing tube -
12 Mask -
