– 30 –
SMP 86 M _/F
DE

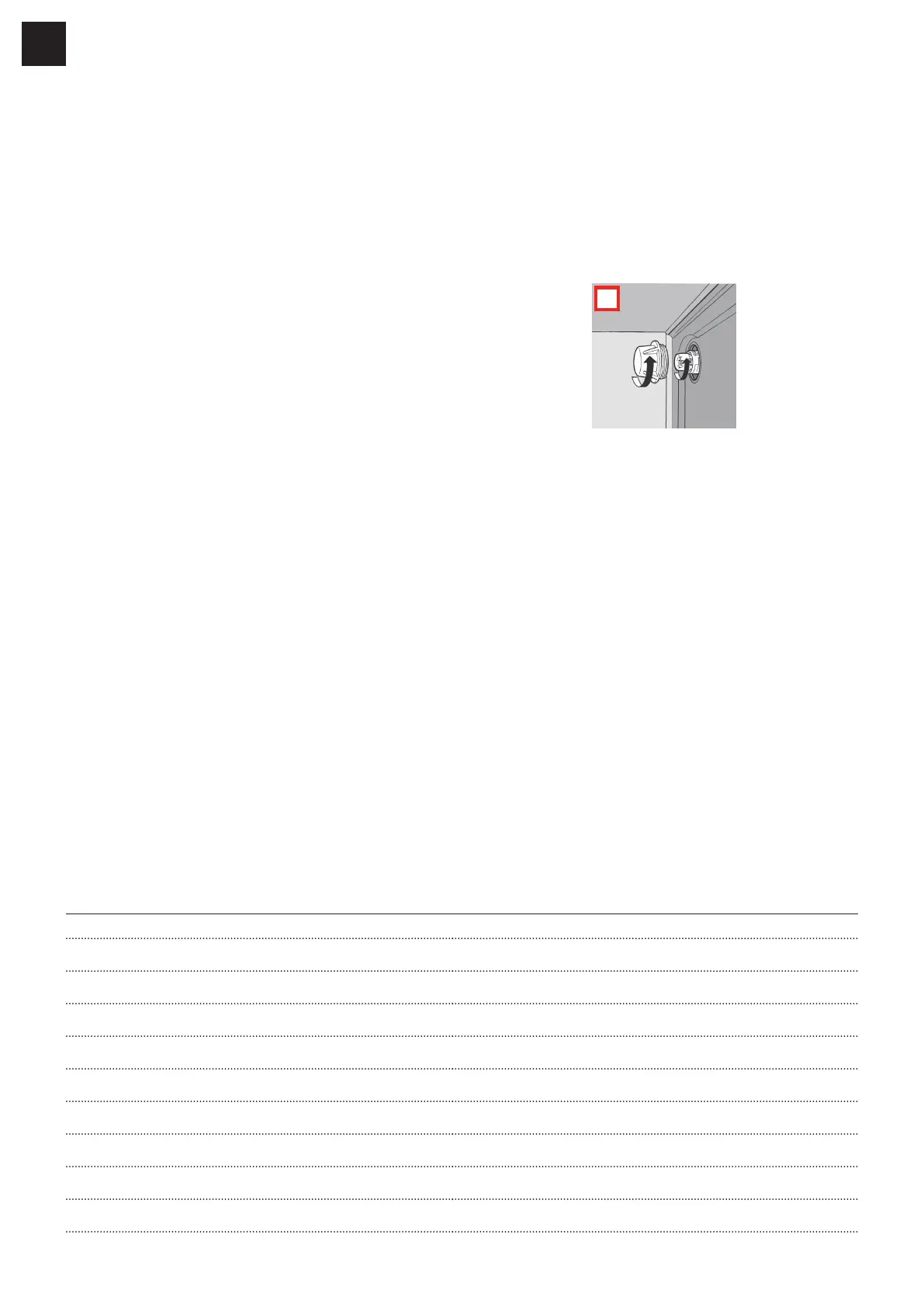

Ofentür ausbauen (Abb. 3)
Für eine leichtere Ofenreinigung kann die Ofentür
durch Ausführen der folgenden Arbeitsschritte an
den Scharnieren herausgenommen werden:
Die Scharniere (A) verfügen über zwei bewegliche
Verriegelungen (B). Heben Sie die Verriegelung (B)
an, um das Scharnier zu lösen.
Heben Sie dann die Tür an und ziehen Sie sie
nach außen, halten Sie zu diesem Zweck die Tür
seitlich neben den Scharnieren.
Um die Tür wieder anzubringen, schieben Sie
die Scharniere zuerst in die vorgesehenen
Aussparungen.
Vor dem Schließen der Tür müssen Sie daran
denken, die beiden Verriegelungen (B) zu drehen,
die als Scharnierbefestigungen verwendet werden.
Ziehen Sie die Bilder am Ende dieser Anleitung heran.
Aufnahmegitter ausbauen
Biegen Sie den Querträger in der
Befestigungsbuchse nach unten und nehmen Sie
ihn aus der Aussparung heraus.
Kippen Sie das Gitter um ca. 60° nach oben und
drücken Sie es leicht in Richtung der Neigung.
Halten Sie das Gitter weiter schräg und
entfernen Sie die beiden oberen Haken aus den
entsprechenden Löchern.
Aufnahmegitter einbauen
Halten Sie das Gitter schräg und hängen Sie die
oberen Haken in die entsprechenden Löcher
während Sie das Gitter leicht in Richtung der
Neigung drücken.
Halten Sie das Gitter weiter schräg und ziehen Sie
es in Richtung der Neigung bis die oberen Haken
an der Außenseite der Garraumwand einrasten.
Drehen Sie das Gitter in Richtung der
Garraumwand. Biegen Sie den Querträger in der
Befestigungsbuchse nach unten und nehmen Sie
ihn aus der Aussparung heraus.
Ofenlampe auswechseln
Franke Öfen sind mit einer runden Lampe
ausgestattet, die sich oben links an der Rückseite
des Garraums befindet. Um die Ofenlampe zu
ersetzen, gehen Sie wie folgt vor:
Trennen Sie das Gerät mit Hilfe des allpoligen
Anschlussschalters vom Stromnetz oder ziehen
Sie den Netzstecker, falls dieser erreichbar ist.
Schrauben Sie die Glasabdeckung (A) ab.
Schrauben Sie die Lampe heraus, und ersetzen
Sie sie durch eine hitzebeständige Lampe
(300°C) mit den folgenden Merkmalen:
– Spannung: 220-240 V, 50/60 Hz
– Leistung: 25 W
– Lampensockel: G9
Bringen Sie die Glasabdeckung (A) wieder an
und stellen Sie wieder eine Verbindung mit der
Stromversorgung her.
TECHNISCHE DATEN
Stromversorgung (Spannung und Frequenz) 220-240 V, 50/60 Hz
Gesamtleistung und Sicherungsleistung 2850 W ~ 16 A
Leistungs- und Heizelemente
Obere 1000W
Untere 1250W
Grill 2250W
Gebläse 30W
Querstromventilator 15W
Ofenlampe 1 x 25 W
