Pour réinstaller la porte, d'abord faire coiulisser
les charnières dans leurs rainures.

Avant de refermer la porte, se rappeler de tourner
les deux verrous (B) utilisés comme fixations de
charnières.

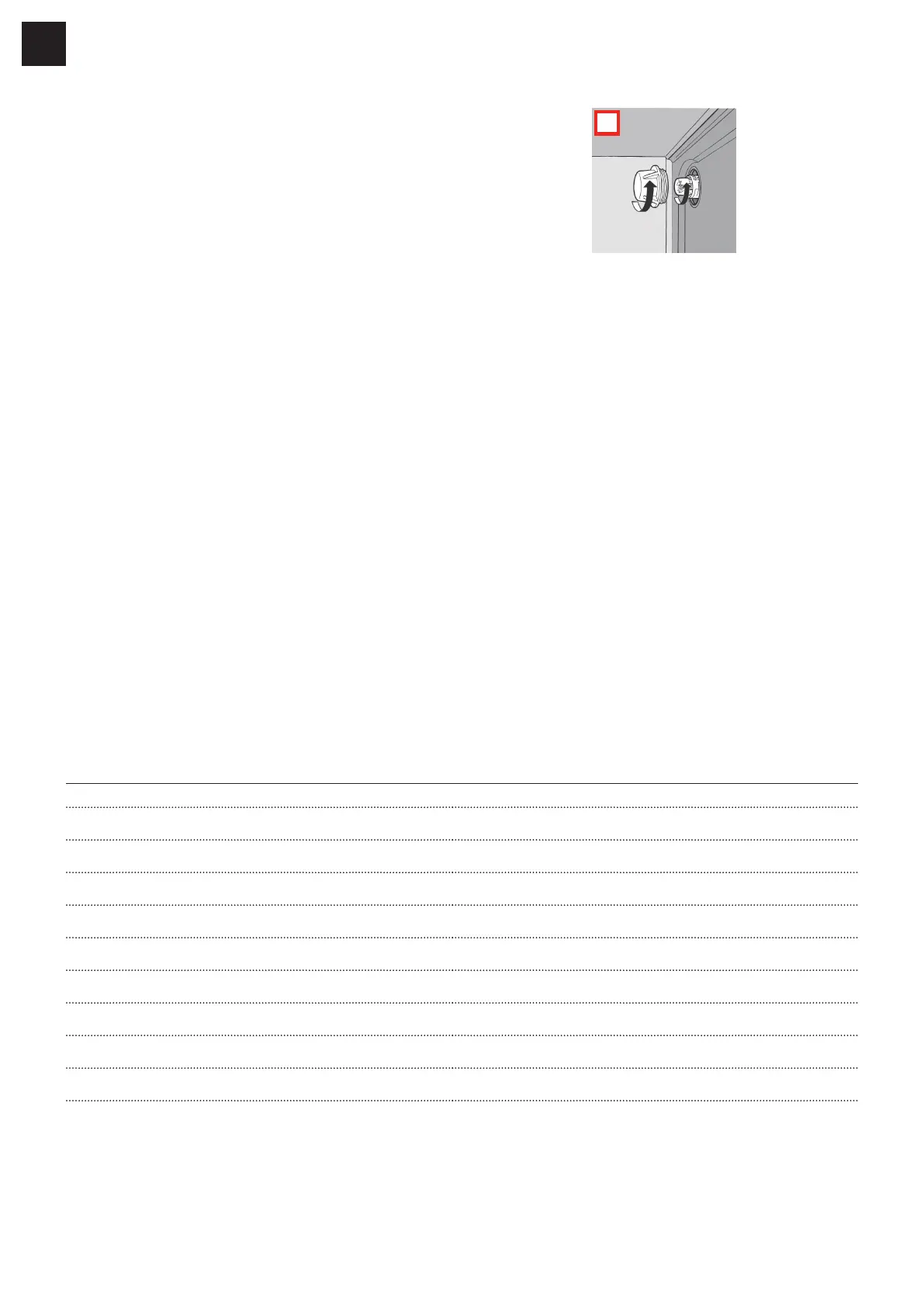

Se reporter aux photos qui se trouvent
à la fin de ce manuel.
Retrait des cadres latéraux

Courber la traverse engagée dans le manchon de
fixation vers le bas et la retirer de la rainure.

Incliner le cadre d'environ 60° vers le haut et le
pousser doucement dans le sens de la pente.

Tout en maintenant le cadre en position inclinée,
enlever les deux crochets du haut des trous
correspondants.
Mise en place des cadres latéraux

En maintenant le cadre en position inclinée, insérer
les crochets du haut dans les trous correspondants,
en poussant légèrement dans le sens de la pente.

Tirer le cadre incliné dans le sens de la pente
jusqu'à ce que les crochets du haut soient
en butée contre l'extérieur de la paroi du
compartiment.

Tourner le cadre vers la paroi du compartiment.
Courber la traverse engagée dans le manchon de
fixation vers le bas et la retirer de la rainure.
Remplacement de l'ampoule du four
A
Les fours Franke sont équipés d‘une ampoule
circulaire placée à l‘arrière du compartiment dans la
partie supérieure gauche. Pour remplacer l‘ampoule
du four, procéder comme suit:

Mettez l‘appareil hors tension avec l‘interrupteur
omnipolaire qui le connecte au circuit électrique
ou débranchez la prise si elle est accessible.

Unscrew the glass cover (A).

Dévissez l‘ampoule et remplacez-la par un modèle
résistant aux hautes températures (300°C) et
possédant les caractéristiques ci-dessous
– Tension: 220-240V, 50/60Hz
– Puissance: 25W
– Douille: G9

Remontez la calotte de protection en verre (A) et
connectez de nouveau l‘alimentation électrique.
CARACTÉRISTIQUES TECHNIQUES
Tension d'alimentation et fréquence 220-240V, 50/60Hz
Puissance totale et des fusibles 2850W ~ 16A
Éléments de puissance et chauffants
Haut 1000 W
Bas 1250W
Gril 2250W
Ventilateur 30W
Ventilateur tangentiel 15W
Ampoule du four 1 x 25W
