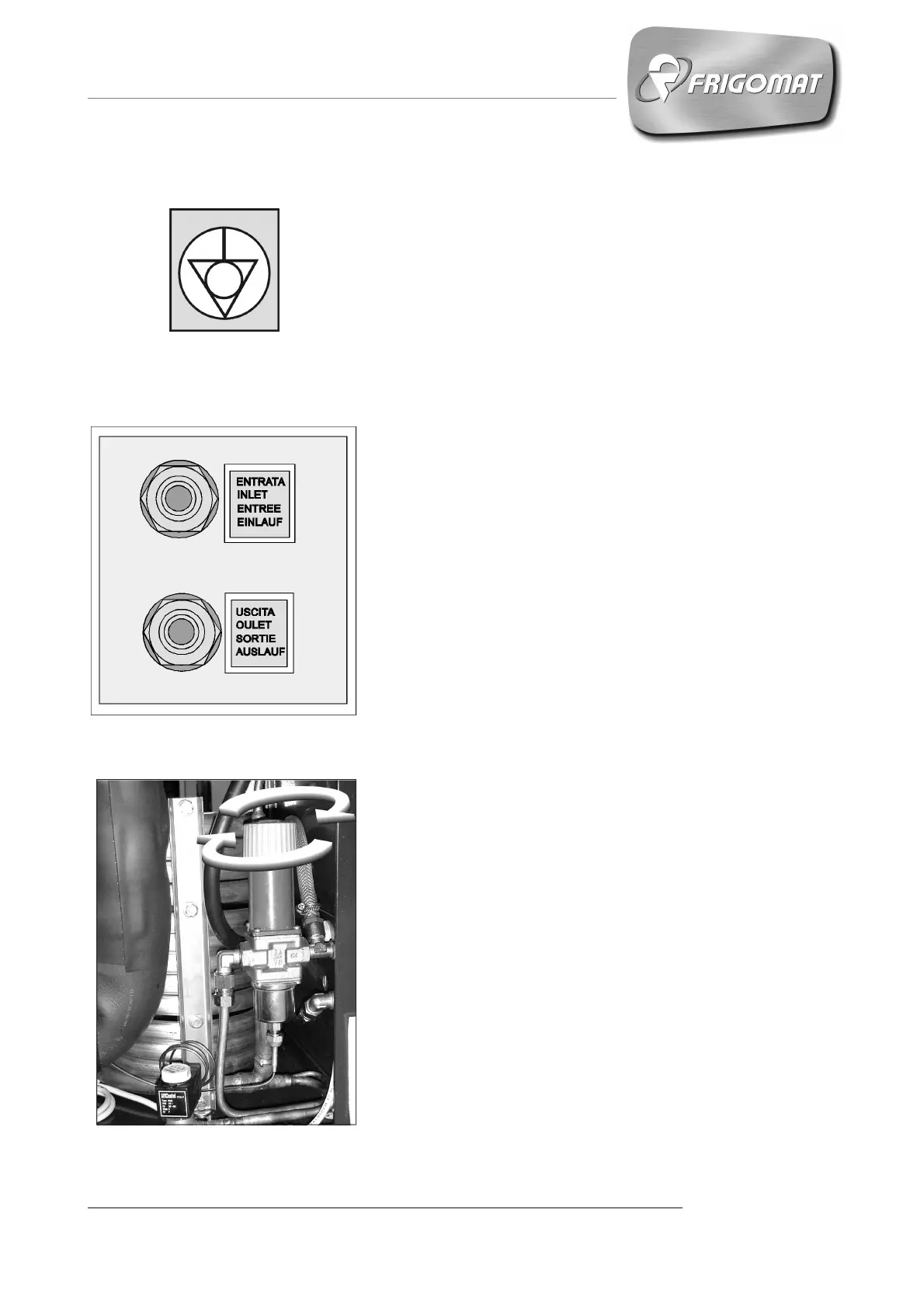

• Se necessario effettuare un collegamento
equipotenziale utilizzando la vite posta nella parte
posteriore della macchina, sotto al telaio, e
contraddistinta dal simbolo illustrato a sinistra.
• Verificare che l’alimentazione di rete della linea di
acqua fredda, destinata alla condensazione, abbia
valori di pressione compresi fra 1 e 3 BAR (fra 100
kPa e 300 kPa) e temperatura compresa fra 13° e
20°C (fra 55°F e 68°F).
• Collegare il tubo di alimentazione dell’acqua
fredda destinato alla condensazione sul
bocchettone di ingresso della macchina, come
mostrato in figura, mediante un raccordo da Ø1/2”
e interporre un rubinetto a saracinesca di
intercettazione idrica posizionato alla portata
dell’operatore.
• Collegare il tubo di scarico dell’acqua di
condensazione sul bocchettone di uscita della
macchina, come mostrato in figura, mediante un
raccordo da Ø1/2”.
• Sia per i collegamenti di mandata che di scarico e’
opportuno usare sempre tubi nuovi e idonei per
acqua calda e per pressioni fino a 10 bar; non
riutilizzare mai tubi obsoleti o consumati. Utilizzare
opportune fascette stringitubo a vite DIN 3017.
• Il tubo di scarico dell’acqua deve avere una
pendenza minima di 3 cm (1-3/16 in) per ogni
metro (39 in) di lunghezza.
• Dopo aver collegato le tubazioni di ingresso e di
uscita acqua, aprire il rubinetto di intercettazione e
assicurarsi che, a macchina ferma, non vi sia
fuoriuscita di acqua dallo scarico.
• Chiudere l’interruttore generale, quindi premere il
pulsante PRODUZIONE per verificare quanto
segue:
Pressione di condensazione (solo mod.
acqua).
Con macchina in produzione, dopo alcuni
istanti dall’estremità del tubo di scarico deve
fuoriuscire regolarmente l’acqua di
condensazione ad una temperatura di circa
35°C (95°F). Se così non fosse occorre
regolare la valvola pressostatica mostrata in
figura.
