Fronius AB Profinet RT - Leds Traffic 1 - 4; Betriebszustand Leds am Print UBST; Led +5 V

Fehlerdiagnose, Fehlerbehebung

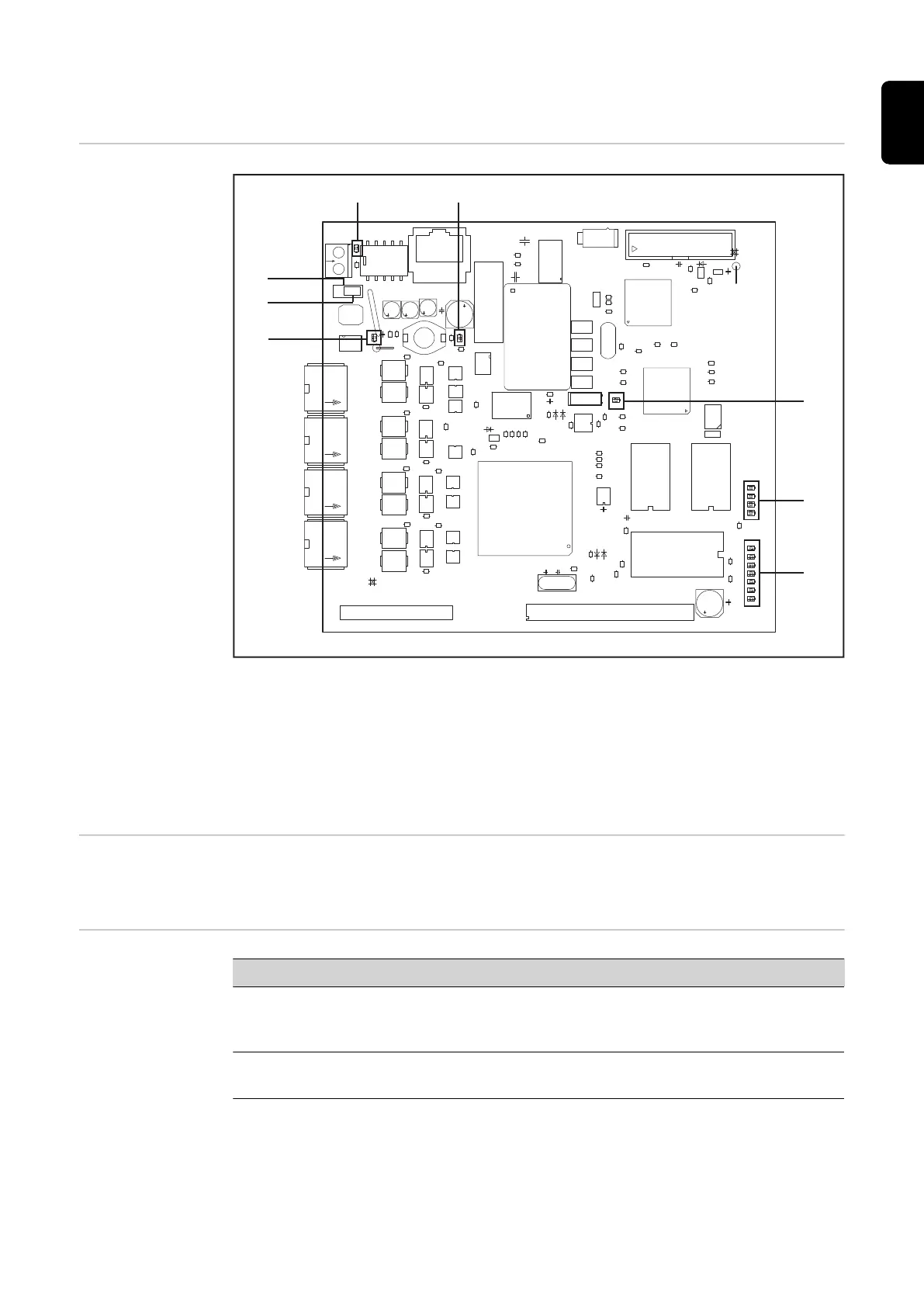

Betriebszustand
LEDs am Print
UBST 1
(2)
(3)
(1)
(8)
(4)
(7)
(5)
(6)
(1) LED „+5 V“ (5) Jumper „EXT“
(2) LEDs „Traffic 1 - 4“ (6) Jumper „INT“
(3) LEDs „L1 - L7“ (7) LED „INT“
(4) LED „EXT“ (8) LED „VCC“
LED „+5 V“ (1) Die LED „+5 V“ (1) leuchtet, wenn die interne oder die externe Versorgungsspannung
angeschlossen ist. Die LED „+5 V“ zeigt an, dass die Print-Elektronik in Ordnung ist.
LEDs „Traffic 1 -
4“ (2)
LED Anzeige Bedeutung Abhilfe
Traffic X Aus oder leuchtet Keine Kommunikation
am Fronius LocalNet
Versorgungsspannung
prüfen; Verkabelung
prüfen
Traffic X Blinkt Kommunikation am
Fronius LocalNet aktiv
-
11
DE
