blinkt 2 x grün Identifizierung des Anybus S Busmoduls
blinkt 1 x rot Konfigurationsfehler
- zu viele Busmodule / Submodule
- zu große I/O von der IO-Controller Konfiguration
- Konfiguration stimmt nicht überein (kein Modul, fal-
schesModul)
blinkt 3 x rot kein Stationsname oder keine IP-Adresse zugeordnet
blinkt 4 x rot Interner Fehler
aus ausgeschaltet oder nicht initialisiert
(4) - Busmodul initialisiert, kein Fehler

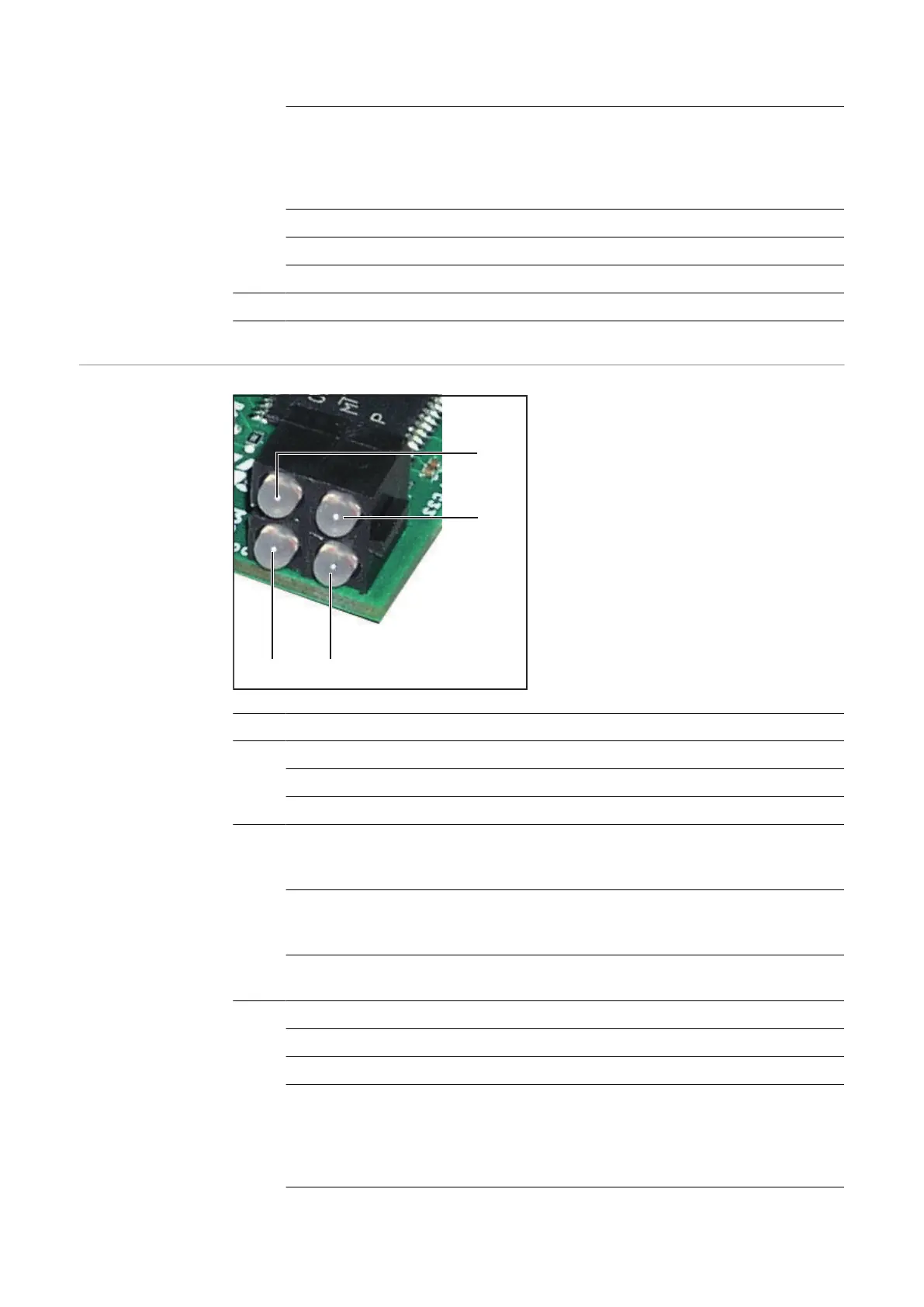

LED-Anzeige am
Anybus-S Profi-
net IRT und IRT
FO Busmodul
(1) Verbindung / Aktivität 1
(2) Kommunikationsstatus
(3) Modul-Status
(4) Verbindung / Aktivität 2
Pos. Anzeige Bedeutung
(1) leuchtet grün Verbindung zu Port 1 hergestellt
blinkt grün Empfangen / Übertragen von Daten am Port 1
aus keine Verbindung zu Port 1 oder Gerät ausgeschaltet
(2) leuchtet grün On-Line, Betrieb
- Verbindung mit IO-Controller hergestellt
- IO-Controller befindet sich in Betrieb
blinkt 1 x grün On-Line, STOP
- Verbindung mit IO-Controller hergestellt
- IO-Controller nicht in Betrieb
aus Off-Line
- keine Verbindung mit dem IO-Controller
(3) leuchtet grün Busmodul initialisiert, kein Fehler
blinkt 1 x grün Diagnosedaten vorhanden
blinkt 2 x grün Identifizierung des Anybus S Busmoduls
blinkt 1 x rot Konfigurationsfehler
- zu viele Busmodule / Submodule
- zu große I/O von der IO-Controller Konfiguration
- Konfiguration stimmt nicht überein (kein Modul, fal-
schesModul)
14
