Diagnostic d’erreur, élimination de l'erreur

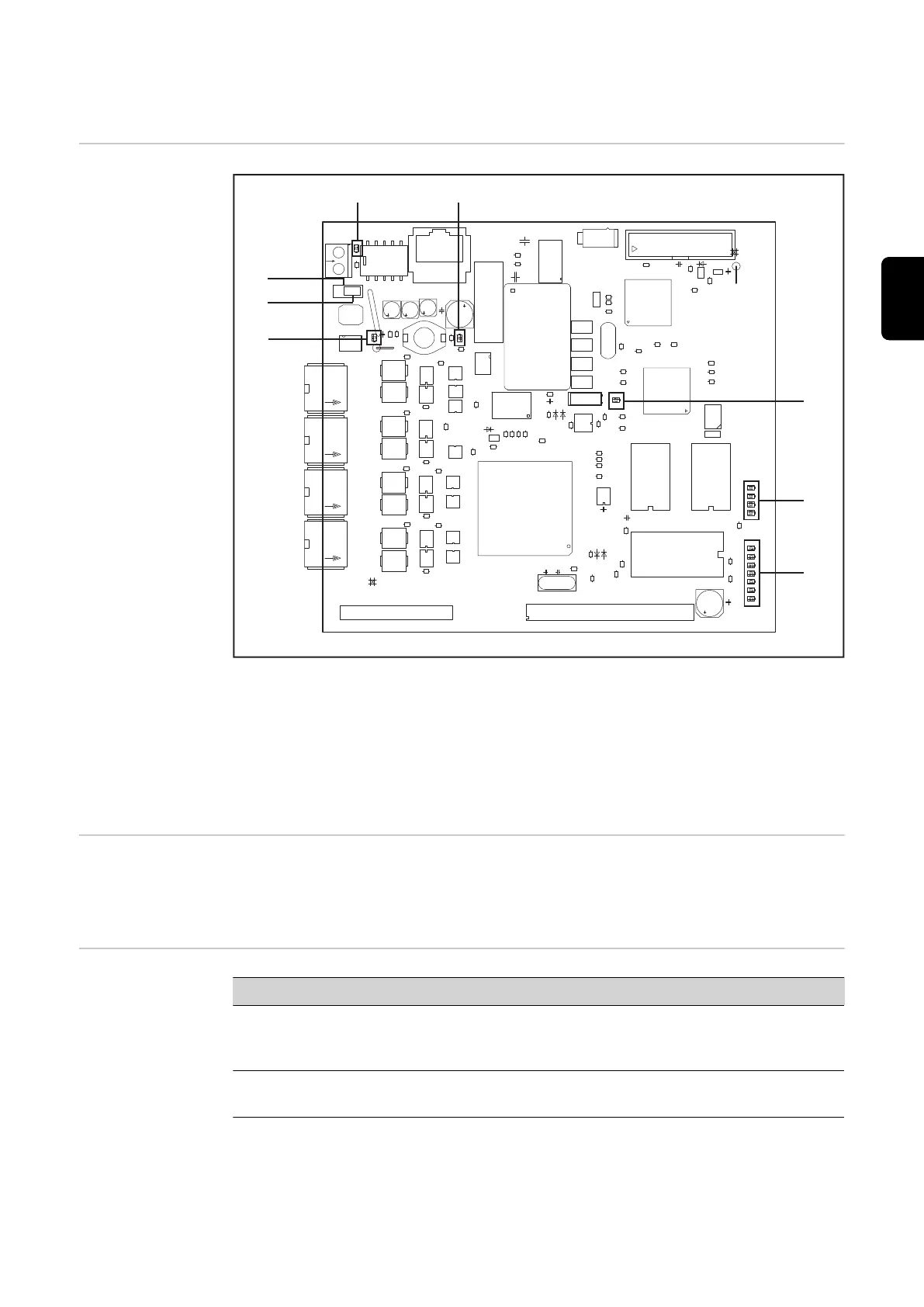

Voyants LED
d'état de service
sur circuit
imprimé UBST 1
(2)
(3)
(1)
(8)
(4)
(7)
(5)
(6)
(1) LED « +5 V » (5) Cavalier « EXT »
(2) LED « Traffic 1 - 4 » (6) Cavalier « INT »
(3) LED « L1 - L7 » (7) LED « INT »
(4) LED « EXT » (8) LED « VCC »
LED « +5 V » (1) La LED « +5 V » (1) s'allume lorsque la tension d'alimentation interne ou externe est rac-
cordée. La LED "+5 V" indique que le système électronique du circuit imprimé fonctionne
correctement.
LED « Traffic 1 -
4 » (2)
LED Indication Signification Remède
Trafic X Éteint ou allumé Aucune communica-
tion sur le Fronius
LocalNet
Vérifier la tension d'ali-
mentation ; vérifier le
câblage
Trafic X Clignote Communication active
avec Fronius LocalNet
-
