9 neplatné spustenie funkcie
LED „EXT“ (4) LED „EXT“ (4) svieti, ak je zvolené externé napájacie napätie pomocou prepojky „EXT“
(5).
Prepojka „EXT“
(5) / prepojka
„INT“ (6)
Prepojky „EXT“ (5) a „INT“ (6) slúžia na voľbu medzi interným a externým napájacím
napätím. Prepojka sa v stave pri dodaní nachádza na „internom napájaní napätím“.
LED „INT“ (7) LED „INT“ (7) svieti, ak je zvolené interné napájacie napätie pomocou prepojky „INT“ (6).
LED „VCC“ (8) LED „VCC“ (8) svieti, keď je interné či externé napájacie napätie zapojené. LED „VCC“
zobrazuje, že napájacie napätie +24 V pre komponenty konštrukčného dielu na strane
LocalNet v smere externe je v poriadku.

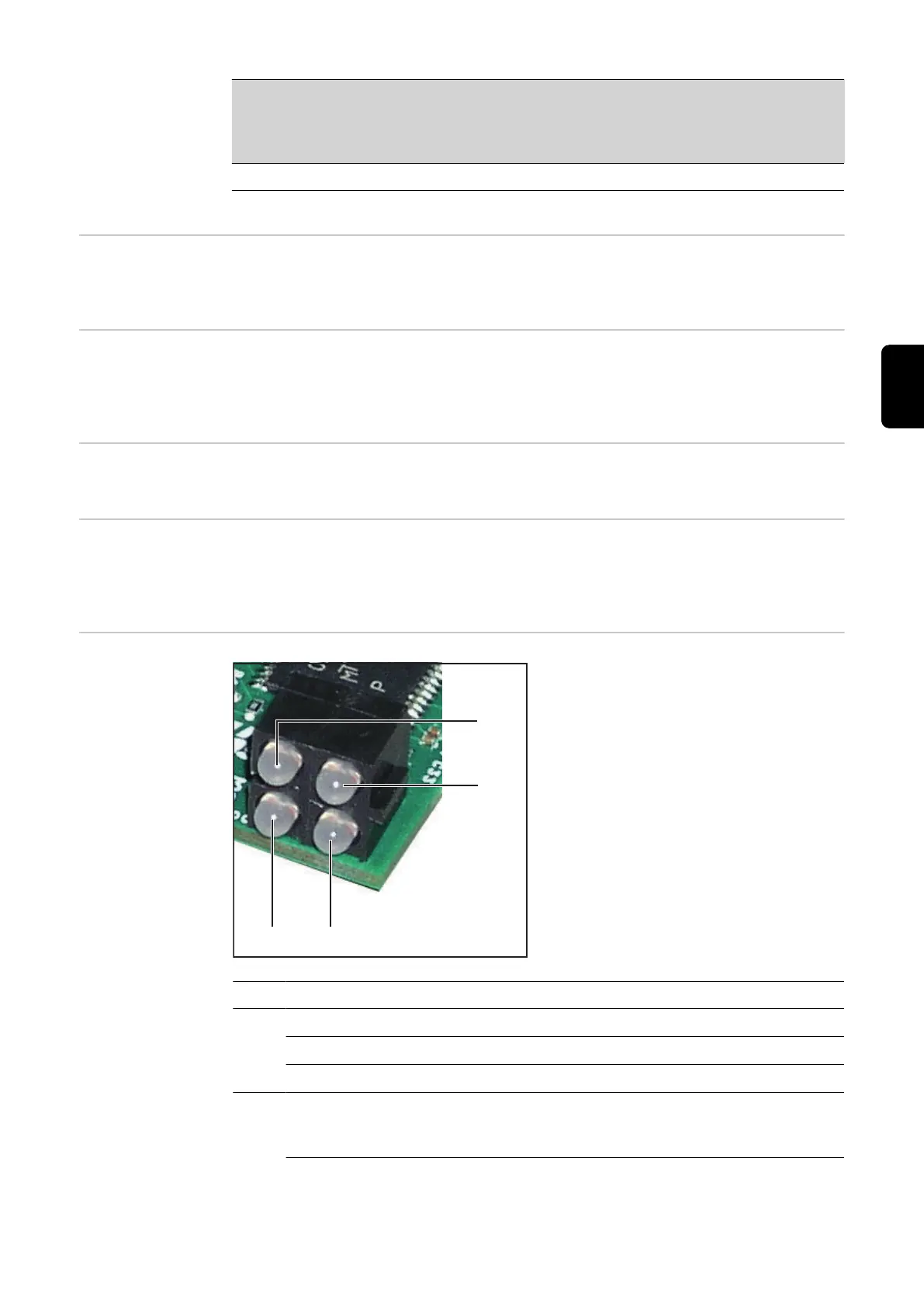

LED zobrazenie
na zbernicovom
module Anybus-S
Profinet RT
(2)
(3)(4)
(1)
(1) spojenie / aktivita
(2) stav komunikácie
(3) stav modulu
(4) nepoužíva sa
Poz. Zobrazenie Význam
(1) svieti nazeleno vytvorilo sa spojenie
bliká nazeleno príjem / prenos dát
vyp. bez spojenia alebo zariadenie je vypnuté
(2) svieti nazeleno on-line, prevádzka
- vytvorilo sa spojenie s IO Controllerom
- IO Controller je v prevádzke
