bliká 1 x
nazeleno
on-line, STOP
- vytvorilo sa spojenie s IO Controllerom
- IO Controller nie je v prevádzke
vyp. off-line
- bez spojenia s IO Controllerom
(3) svieti nazeleno zbernicový modul inicializovaný, bez chyby
bliká 1 x
nazeleno
diagnostické údaje k dispozícii
bliká 2 x
nazeleno
identifikácia zbernicového modulu Anybus S
bliká 1 x
načerveno
chyba konfigurácie
- príliš veľa zbernicových modulov / podradené moduly
- príliš veľké vstupy/výstupy z konfigurácie IO Control-
lera
- konfigurácia sa nezhoduje (žiadny modul, nesprávny
modul)
bliká 3 x
načerveno
nepriradený žiadny názov stanice alebo žiadna IP adresa
bliká 4 x
načerveno
interná chyba
vyp. vypnuté alebo neinicializované
(4) svieti nazeleno vytvorilo sa spojenie s portom 2
bliká nazeleno prijem / prenos údajov na porte 2
vyp. bez spojenia s portom 2 alebo zariadenie je vypnuté
zobrazenie stavu
Anybus S

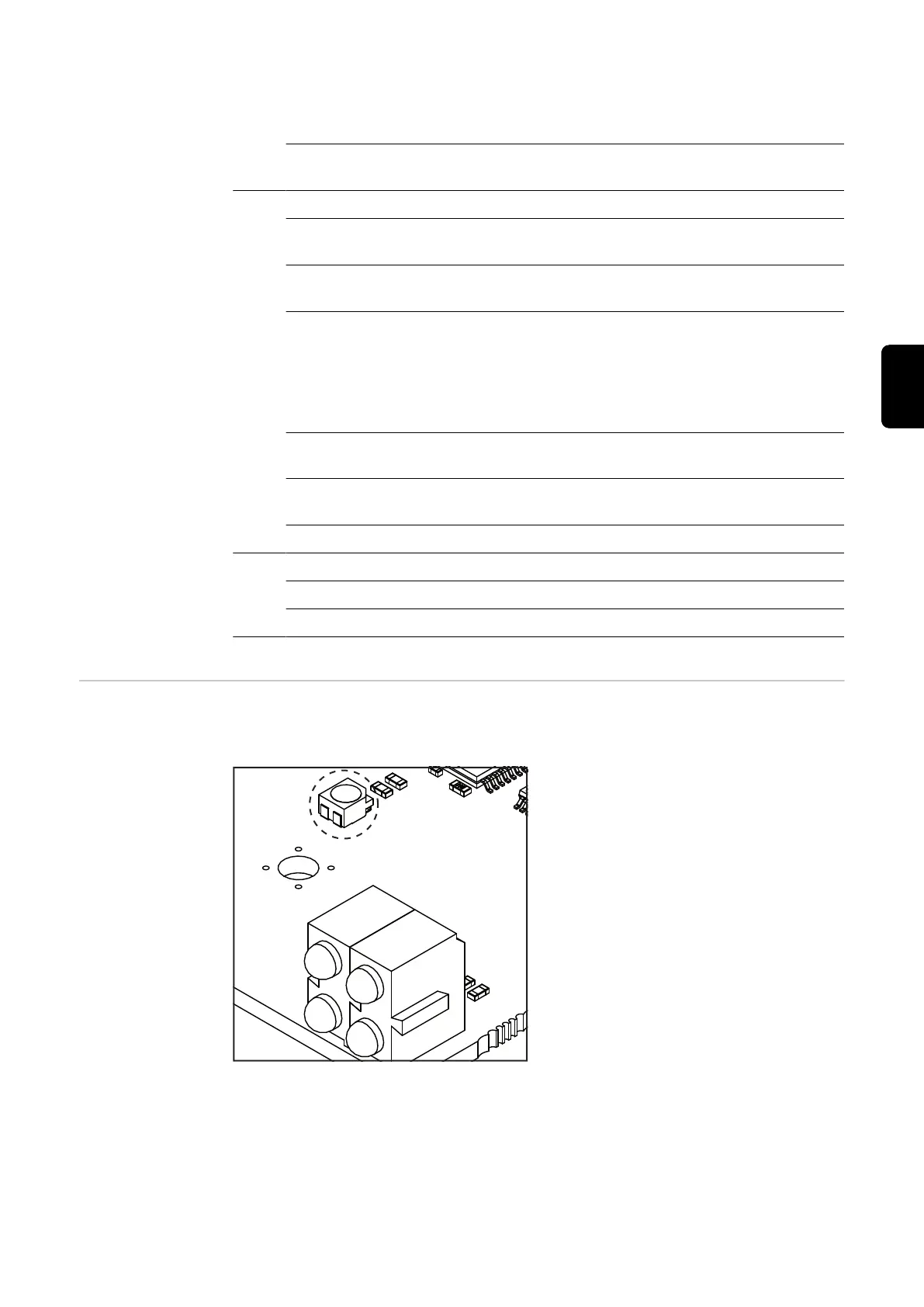

Na zobrazenie stavu Anybus-S slúži LED dióda na povrchu modulu Anybus-S ProfiBus.
Na zobrazení stavu Anybus-S sa zobrazujú nasledujúce chyby a stavy:
zobrazenie stavu svieti načerveno
interná chyba alebo prevádzka v režime
Bootloader
zobrazenie stavu svieti načerveno, 1 Hz
chyba v konfiguračnej pamäti RAM
zobrazenie stavu svieti načerveno, 2 Hz
chyba v ASIC alebo FLASH
zobrazenie stavu svieti načerveno, 4 Hz
chyba v DPRAM
zobrazenie stavu bliká nazeleno, 2 Hz
zbernicový modul neinicializovaný
zobrazenie stavu bliká nazeleno, 1 Hz
zbernicový modul inicializovaný, riadna
prevádzka
167
SK
