21
DEUTSCH
INBETRIEBNAHME
- Schweißkabel laut Buchsenbezeichnung in Strombuchse
ein-stecken und durch Drehung nach rechts verriegeln.
(Kabelquerschnitt 35-50mm
2
)
- Polarität je nach Elektrodentyp richtig wählen
- Stromart-Wahlschalter je nach Elektrodentype (Angaben
des Elektrodenherstellers beachten) in richtige Position schal-
ten. Das Ändern der Polarität erfolgt nicht durch Umstecken
der Schweißkabel sondern durch Umschalten des Wahl-
schalters (AC~ / DC+ / DC-)(gilt nur für MW 2000 Fuzzy)
- Netzhauptschalter auf “1” schalten,
- Funktionswahlschalter auf schalten, LED-Anzeige
und Schweißstromanzeige leuchtet.
Achtung! Beim Elektroden - Handschweißen mit der
Magic Wave 2000 Fuzzy bzw. Transtig 2000 ist die Wolfram-
elektrode des montierten Schweißbrenners ständig span-
nungsführend, sofern der Netzhauptschalter eingeschal-
tet - und auf Betriebsart geschaltet ist. Es ist darauf zu
achten, daß der nicht benützte Schweißbrenner abmontiert
- oder so isoliert am Gerät befestigt wird, daß die Wolfram-
elektrode keine elektrisch leitenden oder geerdeten Teile
wie Gehäuse, Gasflasche, Werkstück etc. berührt. (Ev.
Wolframelektrode ca. 10 mm hinter Gasdüsenrand zurück-
gesetzt fixieren.)
- Eventuell Fernregler TPmc anschließen
(siehe Beschreibung Fernreglerbetrieb Seite 14)
- Schweißstrom vorwählen (Sollwertanzeige des Hauptstro-
mes I
H
über Amperemeter )
- Bei Fernreglerbetrieb Dynamik und Hot-Start einstellen
(Siehe Fernregler TPmc Seite 18)
- Schweißvorgang einleiten
Abb. 30
X1
X2
X3
X4
PFLEGE UND WARTUNG
Die MAGIC WAVE 2000 Fuzzy bzw. Transtig 2000 benötigt unter
normalen Arbeitsbedingungen ein Minimum an Pflege und War-
tung. Die Beachtung einiger Punkte ist jedoch unerläßlich, um die
Schweißanlage auf Jahre hindurch einsatzbereit zu halten.
- Gelegentlich Netzstecker und Netzkabel sowie Schweißbren-
ner und Masseverbindung auf Beschädigung überprüfen.
- Ein- bis zweimal jährlich Geräteseitenteile abschrauben.
Achtung!
GERÄT ABSCHALTEN UND NETZSTECKER ZIEHEN!
- Anlage mit trockener Preßluft ausblasen (Beschädigungsge-
fahr elektronischer Bauteile durch direktes Anblasen aus
kurzer Distanz!)
ELEKTRODEN-HANDSCHWEISSEN

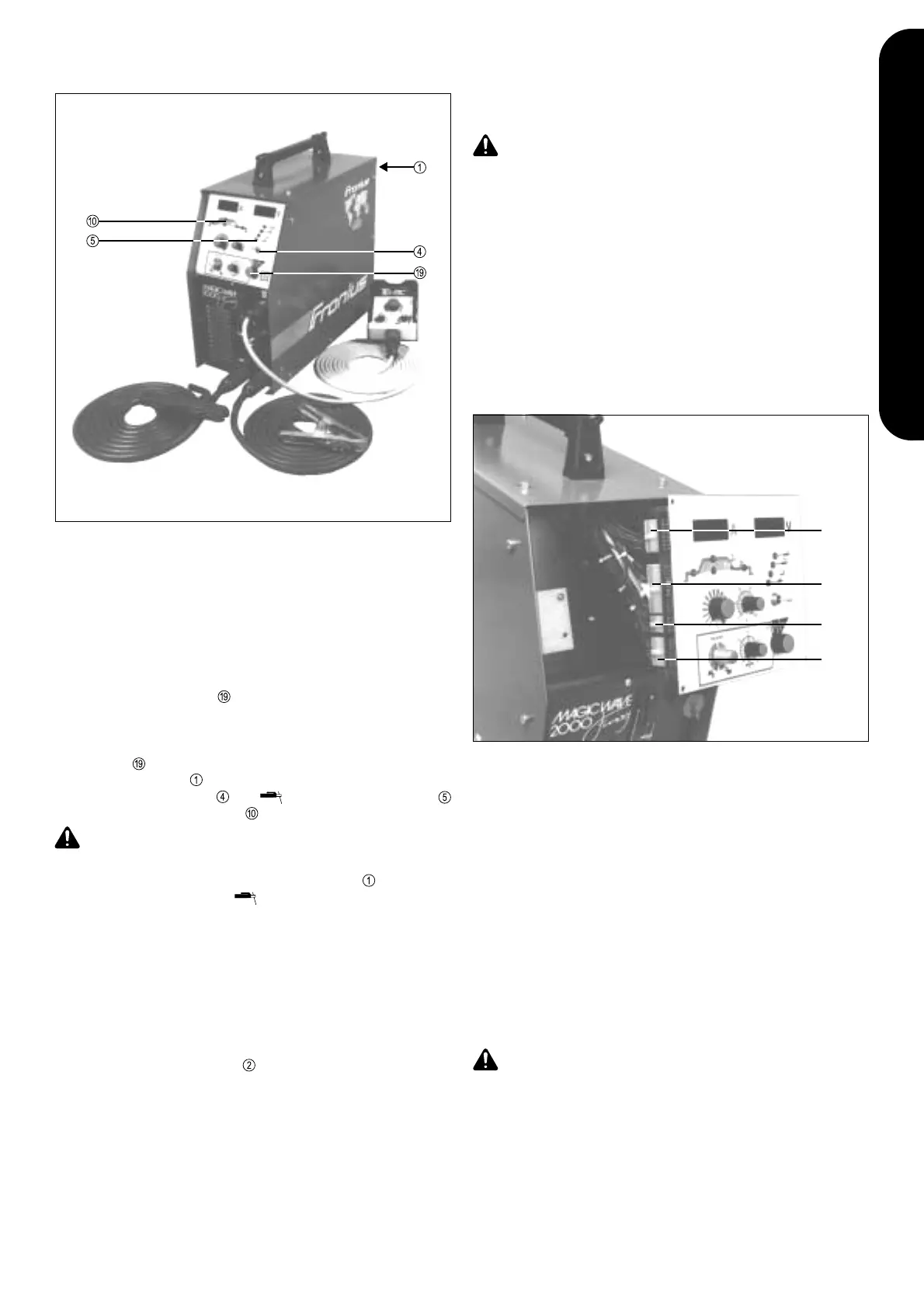

Abb. 29 Magic Wave 2000 Fuzzy bzw. Transtig 2000 als E-Handschweißgerät
bestehend aus: Stromquelle mit Steuereinheit, Handfernregler TPmc
(wahlweise) u. Schweißkabeln
AUSTAUSCH DER ELEKTRONIK TC1mc AC bzw. TC1mc DC
Abb. 30
Dieser Vorgang sollte nur vom FRONIUS-Servicedienst oder
von geschultem Fachpersonal durchgeführt werden.
Achtung! Vorher Gerät abschalten und Netzstecker
ziehen!
- 4 Befestigungsschrauben herausschrauben und Elektronik-
Einschubteil ausschwenken.
- Steckverbindung an X1, X2, X3, X4 (Rückseite Steuerung
TC1mc AC bzw. TC1mc DC) lösen.
- neue Steuerung einsetzen
- Steckverbindungen wieder richtig einstecken
- Einschubteil mit 4 Schrauben festschrauben
- Achtung! Die Anlage darf erst dann in Betrieb genommen
werden, wenn der Elektronik-Einschub TC1mc AC bzw. TC1mc
DC mit allen 4 Befestigungsschrauben ordnungsgemäß am
Gerät montiert ist. Für eventuelle Folgeschäden an elektroni-
schen Bauteilen, verursacht durch ungenügende Abschir-
mung der Hochfrequenz, wird kein Garantieanspruch ge-
währleistet!
