19
DEUTSCH
Wichtig!
Der HOT-START Gesamtstrom wird automatisch durch den
Maximalstrom der Anlage begrenzt.
Fernregleranschluß
- Anschlußbuchse der Stromquelle mittels Fernreglerkabel
mit Buchse des Handfernreglers elektrisch verbinden.
- Steckverbindungen seitenrichtig einstecken und Überwurf-
muttern bis zum Anschlag aufschrauben
- Funktionswahlschalter in die für die Betriebsart richtige
Position schalten (genaue Beschreibung Seite 9 Pos. )
Schweißen ohne Fernregler:
Die Parameter für HOT-START und DYNAMIK sind im Gerät auf
einen Mittelwert eingestellt. (Siehe Seite 12, Pkt. 2.2 Vorein-
stellungen-Elektrode)

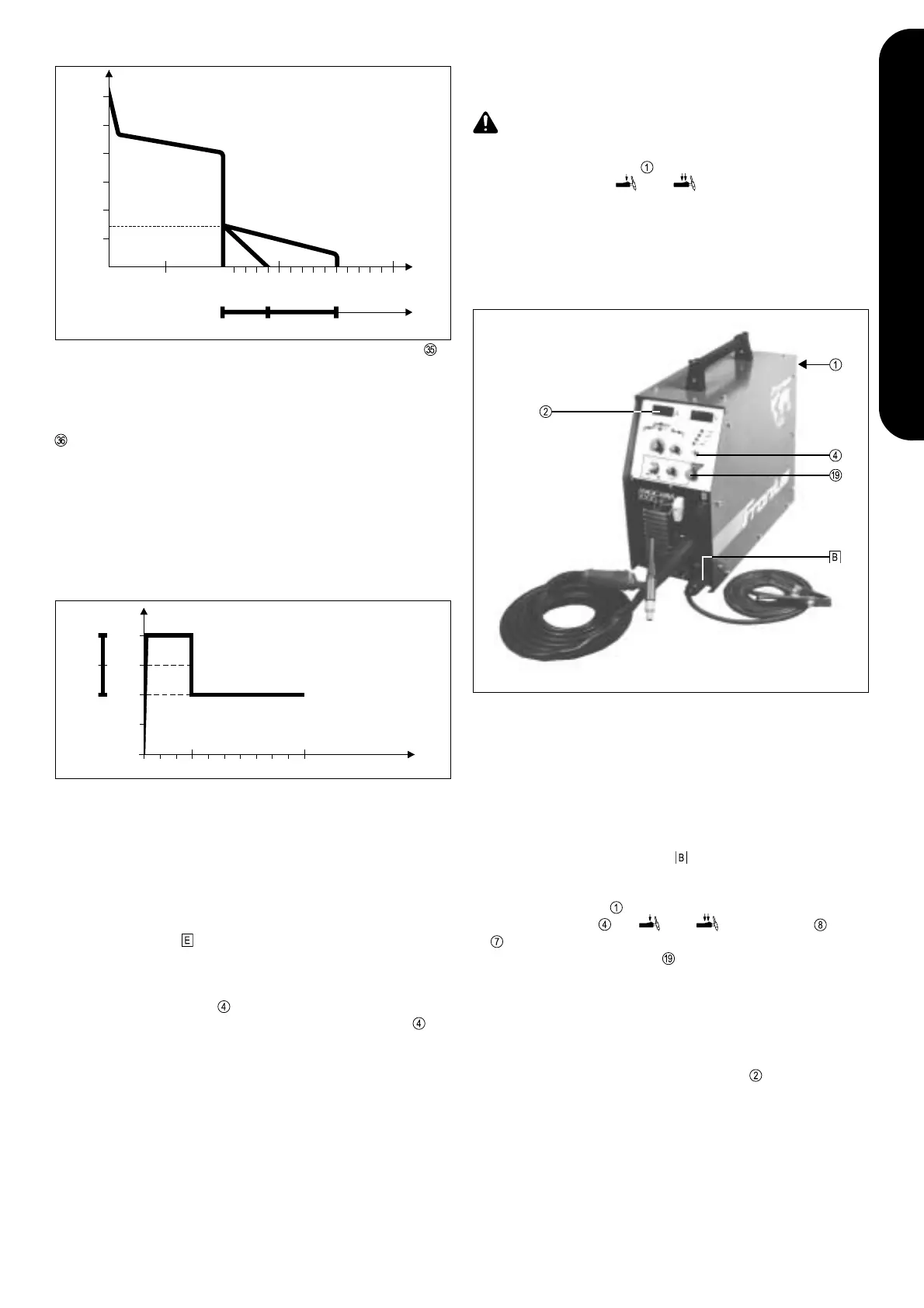

Abb.24 Beeinflussung der Konstantstromkennlinie durch den Dynamikregler
im Kurzschlußmoment. Eingestellter Schweißstrom: 100 A
V
DYNAMIKREGLER
60
50
40
30
20
10
50 100 150 200 2500
5100
A
HOT-START-EINSTELLREGLER
nur wirksam in der Zündphase der Elektrode
Vorteile:
- Verbesserung der Zündeigenschaft auch bei schwerer
zündbaren Elektroden
- Besseres Aufschmelzen des Grundmaterials in der Zünd-
phase, daher weniger Kaltstellen.
- Weitgehendst Vermeidung von Schlackeneinschlüssen
- Wird prozentuell zum eingestellten Schweißstrom addiert.
HOT-START
Abb. 25 Zündphase mit HOT-START; Eingestellter Schweißstrom: 100A
t sec
A
200
150
100
1.00
100%
50
0
WIG-SCHWEISSEN MIT HOCHFREQUENZ-
ZÜNDUNG (HF)
Achtung! Beim WIG - Schweißen mit der Magic Wave 2000
Fuzzy bzw. Transtig 2000 ist das eingesteckte Elektroden-
Handkabel ständig spannungsführend, wenn:
- der Netzhauptschalter eingeschaltet ist -
- die Betriebsart auf oder geschaltet ist - und
- über die Brennertaste Schweißstart gegeben wurde.
Es ist darauf zu achten, daß das nicht benützte Elektroden -
Handkabel abmontiert - oder so isoliert am Gerät befestigt
wird, daß Mantelelektrode und Elektrodenhalter keine elek-
trisch leitenden oder geerdeten Teile wie Gehäuse, Gasfla-
sche, Werkstück etc. berühren.
Abb. 26 Magic Wave 2000 Fuzzy bzw. Transtig 2000 als WIG-Schweißanlage
bestehend aus: Stromquelle mit Steuereinheit, Handschweißbrenner AL22,
Massekabel, Gasflasche mit Druckminderer
INBETRIEBNAHME
- Schweißbrenner mit Wolframelektrode und Gasdüse bestük-
ken (Siehe jeweilige Brenner-Bedienungsanleitung)
- Massekabel in Strombuchse einstecken und verriegeln.
- Gasschlauch an Anlage und Gasdruckminderer anschließen
- Netzstecker einstecken.
- Netzhauptschalter einschalten,
- mit Wahlschalter auf oder schalten, LED bzw.
leuchtet
- Stromart mit Wahlschalter vorwählen (nur bei MW 2000
Fuzzy)
- Bei AC~ Betrieb: Balance und AC-Frequenz einstellen (nur bei
MW 2000 Fuzzy)
- Wenn nötig, Fernregler anschließen (siehe Beschreibung
Fernreglerbetrieb Seite 14)
- Wahl der Schweißparameter vornehmen (Sollwertanzeige
des Hauptstromes I
H
über Amperemeter )
- Gasflaschenventil durch Drehen nach links öffnen
- Brennertasterwippe zurückziehen und loslassen
(4-Taktbetrieb)
Achtung! Hochfrequenzzündung eingeschaltet!
- Stellschraube an der Unterseite des Gasdruckminderers so
lange nach rechts drehen, bis Arbeitsmanometer gewünsch-
te Litermenge anzeigt.
- Brennertasterwippe erneut zurückziehen und loslassen
(= Schweißen AUS)
