Installation
QS4 Technical Reference Manual 2.19

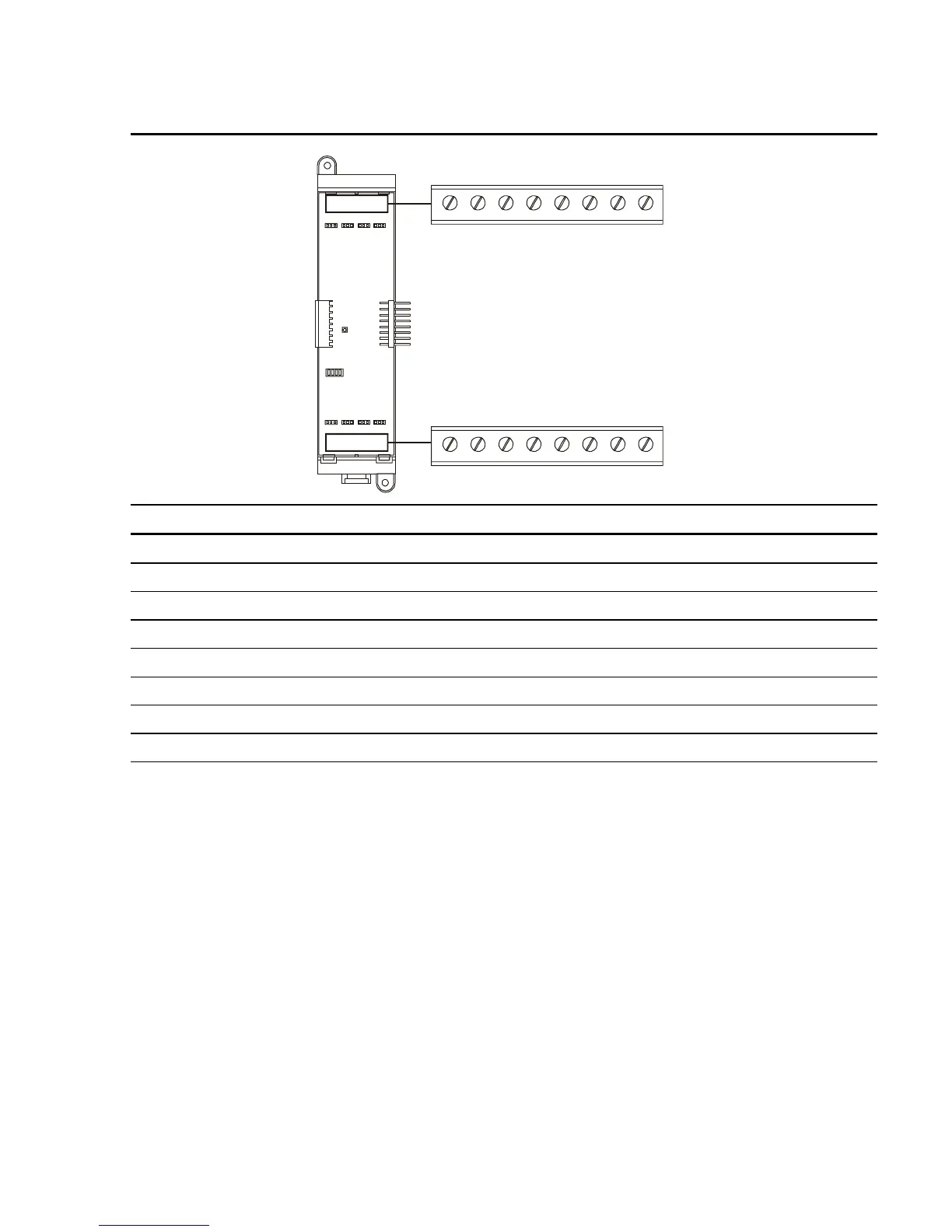

Table 2-5: ZR8 Relay card terminal definitions
18765432
+ R1 –
+ R2 + R3 + R4 –
TB1
18765432
+ R5 + R6 + R7 + R8 –
TB2
Terminal No. Name Description
TB1–1, –2 R1+, R1– Terminal connections for relay 1.
TB1–3, –4 R2+, R2– Terminal connections for relay 2.
TB1–5, –6 R3+, R3– Terminal connections for relay 3.
TB1–7, –8 R4+, R4– Terminal connections for relay 4.
TB2–1, –2 R5+, R5– Terminal connections for relay 5.
TB2–3, –4 R6+, R6– Terminal connections for relay 6.
TB2–5, –6 R7+, R7– Terminal connections for relay 7.
TB2–7, –8 R8+, R8– Terminal connections for relay 8.
