VDL200 • Quick installation guide - Specifications and connection 21
6 - Mechanical installation
The Drive must be mounted on a wall that is constructed of heat resistant material. While the Drive is operating, the
Le drive doit être monté sur un mur construit avec des matériaux résistants à la chaleur. Pendant le fonctionnement
du drive, la température des ailettes du dissipateur thermique peut arriver à 70°C (158° F).
exceeds the allowable temperature.
Étant donné que la température ambiante inue sur la vie et la abilité du drive, on ne devrait pasinstaller le drive
dans des places ou la temperature permise est dépassée.
Be sure to remove the desicant dryer packet(s) when unpacking the Drive. (If not removed these packets may
become lodged in the fan or air passages and cause the Drive to overheat).
Lors du déballage du drive, retirer le sachet déshydraté. (Si celui-ci n’est pas retiré, il empêche la ventilation et
provoque une surchaue du drive).
Protect the device from impermissible environmental conditions (temperature, humidity, shock etc.).
Protéger l’appareil contre des eets extérieurs non permis (température, humidité, chocs etc.).

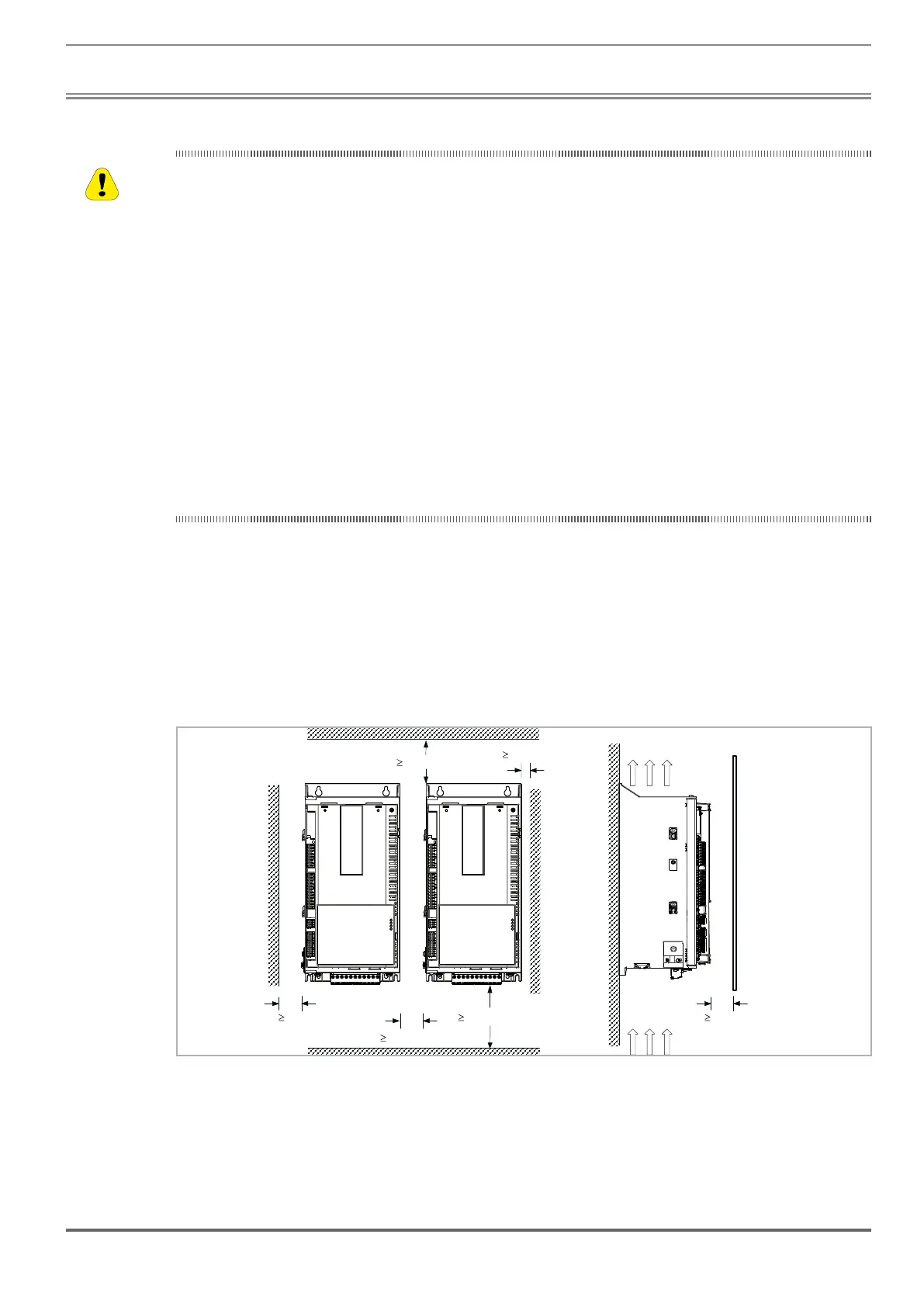

6.1 Maximum inclination and assembly clearances
see paragraph 4.8 Cooling.
Maximum angle of inclination ������������� 30° (referred to vertical position)
Minimum top and bottom distance ��������� 150 mm
Minimum free space to the front ����������� 25 mm
Minimum distance between drives ��������� 25 mm
Minimum distance to the side
with the cabinet ����������������������� 25 mm
150 mm ( 6" )
25 mm ( 0.98” )150 mm ( 6" )
10 mm ( 0.4" )
25 mm ( 0.98” )
25 mm ( 0.98” )
