l Per garantire la sicurezza del paziente, tutte le derivazioni devono essere collegate al paziente.

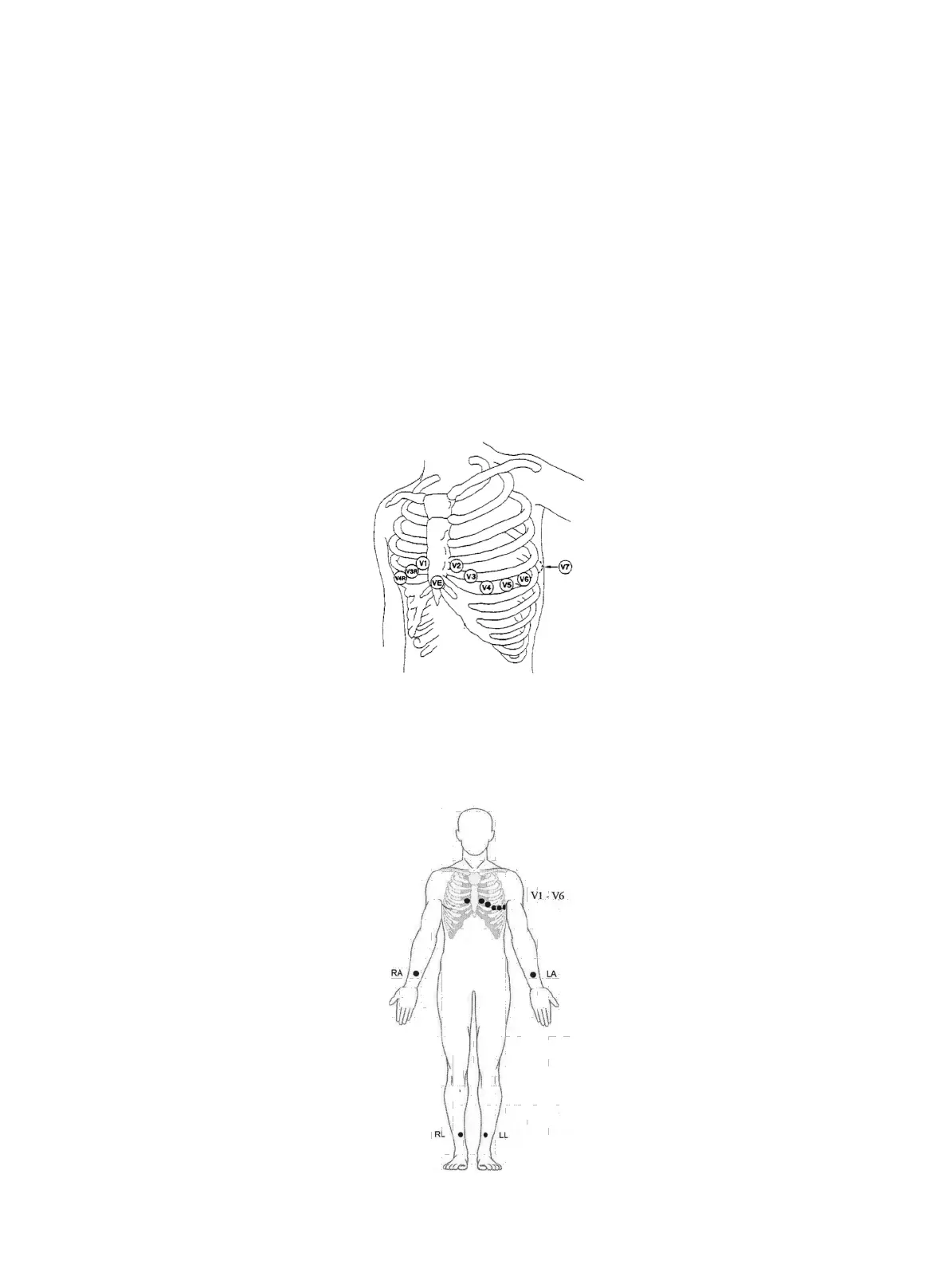

Se il set è a 5 derivazioni, applicare l'elettrodo toracico (V) in una delle posizioni seguenti:
n V1: Sul 4° spazio intercostale sul margine destro dello sterno
n V2: Sul 4
°
spazio intercostale 4 sul margine sinistro dello sterno.
n V3: A metà tra gli elettrodi V2 e V4.
n V4: Sul 5° spazio intercostale sulla linea clavicolare sinistra.
n V5: Sulla linea ascellare anteriore sinistra, allineato in orizzontale con l’elettrodo V4.
n V6: Sulla linea emiascellare sinistra, allineato in orizzontale con l’elettrodo V4.
n V3R-V7R: Sul lato destro del torace in posizione simmetrica agli elettrodi sul lato sinistro.
n VE: Sopra lo xifoide. In caso di applicazione posteriore degli elettrodi V, le posizioni sono le seguenti :
n V7: Sul 5° spazio intercostale sulla linea ascellare posteriore sinistra, sul dorso.
n V7R: Sul 5° spazio intercostale sulla linea ascellare posteriore destra, sul dorso.
ECG a 12 derivazioni
Negli standard americani, gli elettrodi a 12 derivazioni (10 derivazioni) devono essere posizionati su arti e torace. Gli
elettrodi degli arti devono essere posizionati sulla parte morbida di mani e piedi e gli elettrodi toracico deve essere
posizionato secondo le istruzioni del medico, come mostrato di seguito:
