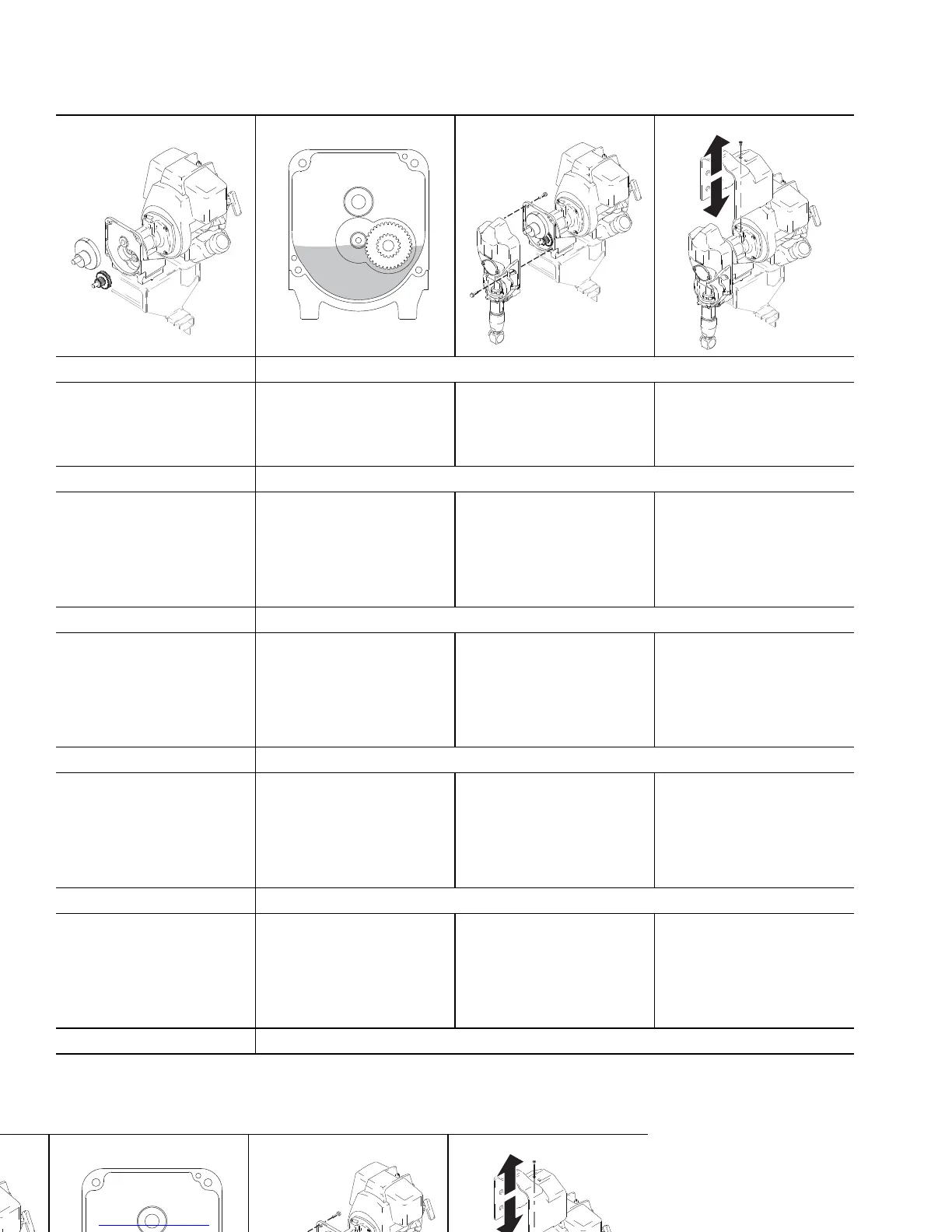

Drive Housing Installation
Caution: Crankshaft and gear
may stick to grease between
drive housing and clutch housing.
Do not drop crankshaft or gear
on floor.
1 Install supplied grease in
back of drive housing.
2 Install drive housing (20)
with four screws (89).
3 Install shroud (8) with two
screws (102).
Montage du carter d’entraînement
Attention: le vilebrequin et les
roues dentées peuvent coller à la
graisse entre le carter d’entraîne-
ment et le carter d’embrayage.
Ne pas faire tomber le vilebre-
quin ou les roues dentées par
terre.
1 Mettre la graisse fournie au
fond du carter d’entraîne-
ment.
2 Monter le carter d’entraîne-
ment (20) à l’aide des qua-
tre vis (89).
3 Fixer le capotage (8) à
l’aide des deux vis (102).
Einbau des Getriebegehäuses
Achtung: Die Kurbelwelle und
die Zahnräder können zwischen
Getriebegehäuse und Kupplungs-
gehäuse im Fett stecken bleiben.
Achten Sie darauf, dass weder
die K urbelw elle noch die Zahn-
räder auf den Boden fallen.
1 Das mitgelieferte Fett im
hinteren Teil des Getriebe-
gehäuses auftragen.
2 Das Getriebegehäuse (20)
mit vier Schrauben (89) bef-
estigen.
3 Das Abdeckblech (8) mit
zwei Schrauben (102) bef-
estigen.
Instalación del alojamiento del impulsor
Precaución: El cigüeñal y el
engranaje podrían pegarse a la
grasa que se encuentra entre el
alojamiento del impulsor y el
cárter del embrague. No deje
caer cigüeñal o el engranaje al
suelo.
1 Aplique la grasa suminis-
trada en la parte posterior
del alojamiento del impul-
sor.
2 Instale el alojamiento del
impulsor (20) con los cuatro
tornillos (89).
3 Instale la pantalla (8) con
los dos tornillos (102).
Installazione della scatola di trasmissione
Attenzione: L’albero a gomiti
e l’ingranaggio potrebbero
incollarsi al grasso tra la scatola
di trasmissione e quella della
frizione. Non far cadere l’albero
a gomiti o l’ingranaggio sul
pavimento.
1 Mettere il grasso fornito in
dotazione sul retro della
scatola di trasmissione.
2 Installare la scatola di
trasmissione (20) con
quattro viti (89).
3 Installare la copertura (8)
con due viti (102).
Het aandrijfhuis installeren
ti6130a
ti6214a
ti6129a
ti6128a
