Repair / Réparation / Reparatur / Reparación / Riparazione / Repareren
310810S 45

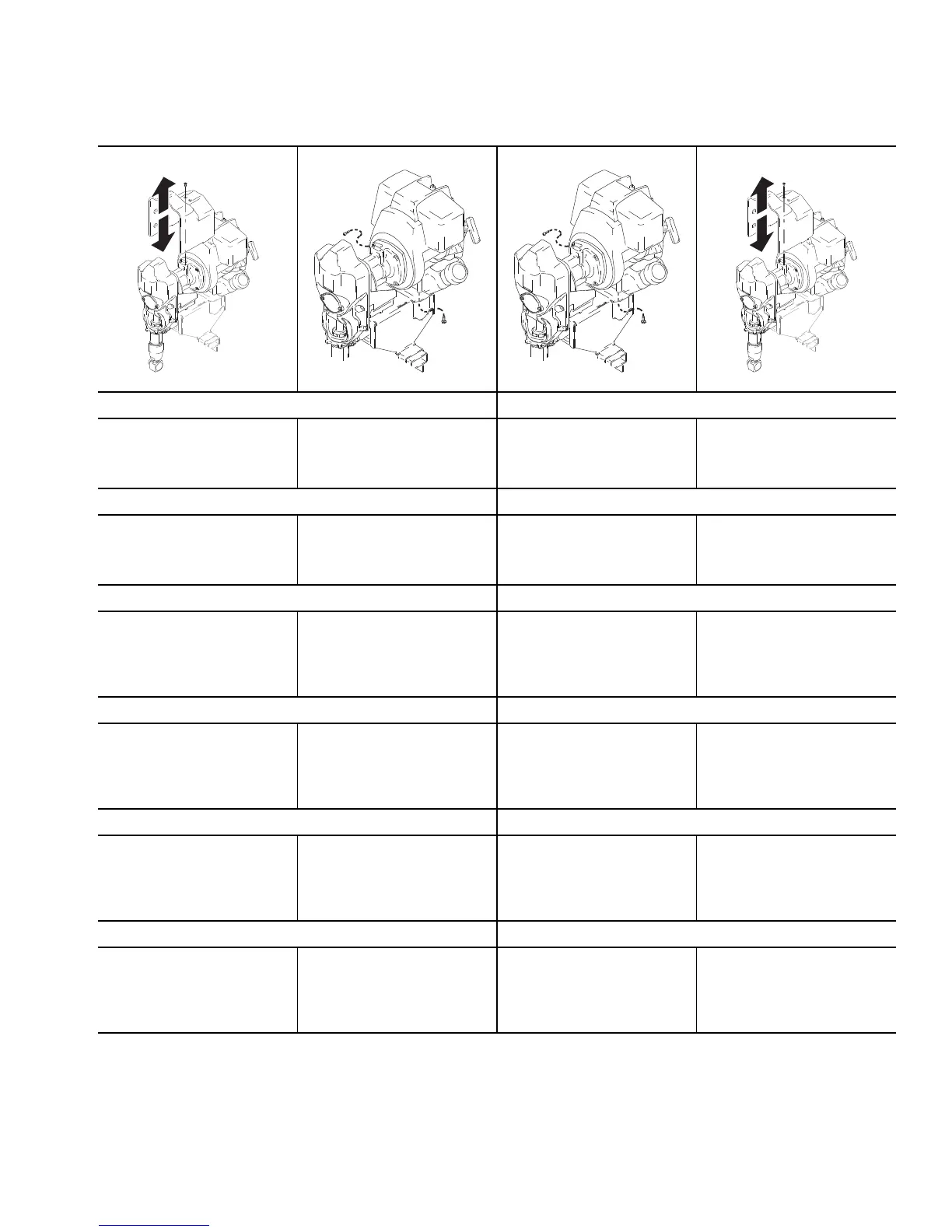

Engine Removal Engine Installation
3 Remove two screws and
shroud.
4 Remove four screws (88),
two screws (91) and slide
engine (35) back to
remove.
1 Slide engine (35) in and
install with two screws (91),
spacer (133) and four
screws (88).
2 Install shroud (8) with two
screws (102).
Démontage du moteur Montage du moteur
3 Enlever deux vis et le
capot.
4 Enlever quatre vis (88),
deux vis (91) et tirer le
moteur (35) en arrière pour
le démonter.
1 Remettre le moteur (35) en
place et revisser les deux
vis (91), entretoise (133) et
les quatre vis (88).
2 Fixer le capotage (8) à
l’aide des deux vis (102).
Ausbau des Motors Einbau des Motors
3 Zwei Schrauben und das
Abdeckblech abnehmen.
4 Vier Schrauben (88) und
zwei Schrauben (91)
entnehmen und den Motor
(35) zurückschieben und
herausnehmen.
1 Motor (35) hinein schieben
und mit zwei Schrauben
(91)), Distanzscheibe (133)
und vier Schrauben (88)
einbauen.
2 Das Abdeckblech (8) mit
zwei Schrauben (102) bef-
estigen.
Desmontaje del motor Instalación del motor
3 Retire los dos tornillos y la
pantalla.
4 Retire los cuatro tornillos
(88), los dos tornillos (91) y
deslice hacia atrás el motor
(35) para desmontarlo.
1 Deslice hacia adentro el
motor (35) e instálelo con
los dos tornillos (91)),
espaciador (133) y los
cuatro tornillos (88).
2 Instale la pantalla (8) con
los dos tornillos (102).
Rimozione del motore Installazione del motore
3 Rimuovere le due viti e la
copertura.
4 Rimuovere le quattro viti
(88), le due viti (91) e far
scorrere all’indietro il
motore (35) per rimuoverlo.
1 Far scorrere il motore
all’interno(35) e installarlo
con due viti (91)), distanzi-
atore (133) e quattro viti
(88).
2 Installare la copertura (8)
con due viti (102).
De motor verwijderen De motor installeren
3 Verwijder de twee
schroeven en de
motorbeschermer.
4 Verwijder de vier schroeven
(88), de twee schroeven
(91) en schuif de motor (35)
naar achteren om hem te
verwijderen.
1 Schuif de motor (35) naar
binnen en breng de twee
schroeven (91)),
verbindingsstuk (133) en de
vier schroeven (88) aan.
2 Breng de motorbeschermer
(8) aan met twee schroeven
(102).
ti6128a
ti6133a ti6133a
ti6128a
