Deutsch (DE)
108
8.7.5 Externe Sollwertführung (4.1.3)

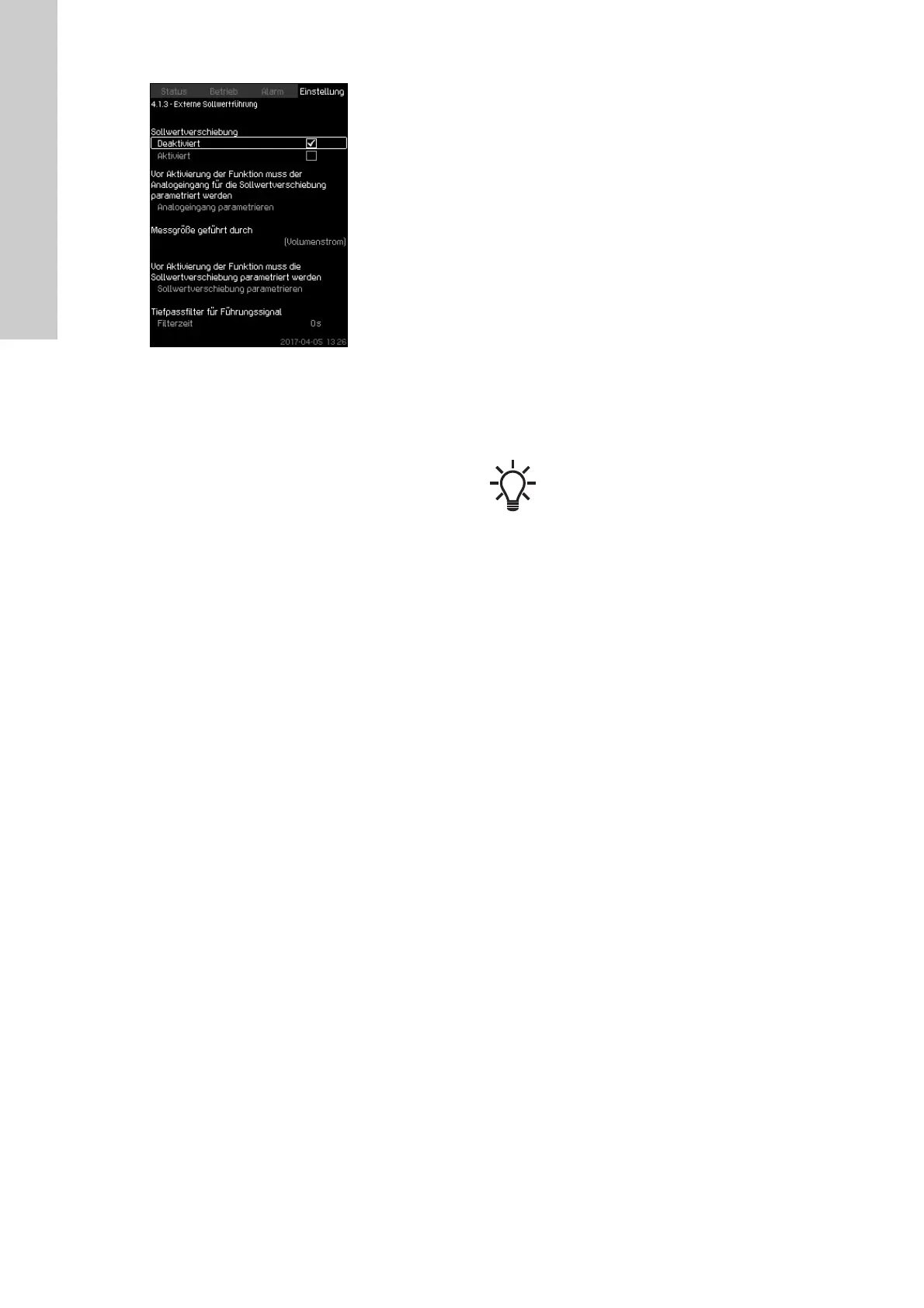

Abb. 40 Externe Sollwertführung
Beschreibung
Diese Funktion ermöglicht die Sollwert-Anpassung mithilfe von
Messwerten. Hierbei handelt es sich in der Regel um das Analog-
signal eines Durchflussgebers, eines Temperaturgebers oder
eines vergleichbaren Gebers. Eine Übersicht über die Geberty-
pen und deren mögliche Positionen finden Sie in der Montage-
und Betriebsanleitung der Control MPC.
Der Sollwert lässt sich so an verschiedene Parameter anpassen,
um z. B. den Ausgangsdruck oder die Temperatur in der Anlage
zu beeinflussen. Die Parameter, die Einfluss auf die Anlagenleis-
tung haben, werden als Prozentwert zwischen 0 und 100 % ange-
zeigt. Sie können den Sollwert nur reduzieren, da zur Berech-
nung die Führungsgröße (Prozentwert) durch 100 geteilt und mit
dem ausgewählten Sollwert multipliziert wird:
Akt. Sollwert (SOLL) =Gew. Sollwert x Führungsgröße (1) x Füh-
rungsgröße (2) x usw.
Die Führungsgrößen können einzeln eingestellt werden.
Ein Tiefpassfilter ermöglicht eine Glättung des Messwerts, der
den Sollwert verschiebt. Dadurch wird eine stabile Sollwertände-
rung erreicht.
Einstellbereich
• 0-100 % Signal
• Vordruck
• System Enddruck
• Externer Druck
• Differenzdruck, extern
• Differenzdruck, Pumpe
• Volumenstrom
• Füllstand, druckseitig
• Füllstand, vordruckseitig
• Rücklauftemperatur, extern
• Vorlauftemperatur
• Rücklauftemperatur
• Temperaturdifferenz
• Umgebungstemperatur
• Temperaturdifferenz.
Einstellungen über das Bedienfeld
• Einstellung > Primärsteuerung > Externe Sollwertführung >
Messgröße geführt durch. Es erscheint eine Liste der verfüg-
baren Parameter.
1. Wählen Sie den Parameter aus, der den Sollwert verschieben
soll.
2. Drücken Sie auf die Taste [Back].
3. Stellen Sie die Funktion für die Sollwertverschiebung ein.
Siehe Abschnitt 8.7.6 Einstellen des ext. Sollwerteinflusses
(4.1.3.2).
4. Stellen Sie die Anzahl der Punkte ein.
5. Stellen Sie Folgendes ein: Wert des externen Eingangs
(Punkt 1).
6. Stellen Sie Folgendes als Prozentwert ein: Sollwert reduzie-
ren auf (Punkt 1).
7. Wiederholen Sie die Schritte 4 bis 6 für alle gewünschten
Parameter.
8. Drücken Sie auf die Taste [Back].
9. Stellen Sie Folgendes in Sekunden ein: Filterzeit.
10. Wählen Sie Folgendes aus: Aktiviert.
Werkseinstellung
Die Funktion ist deaktiviert.
Ist die Mehrzwecksensorfunktion aktiviert, hat sie
eine höhere Priorität als die externe Sollwertver-
schiebung (diese wird übersteuert).
