Español (ES)
170
8.3 Descripción de las funciones
La descripción de las funciones se basa en los cuatro menús
principales de la unidad de control CU 352:
• Estado
• Funcionam.
•Alarma
•Ajustes.
Las funciones se aplican a todas las variantes de control a
menos que se indique lo contrario.
8.4 Estado (1)
Esta pantalla aparecerá al conectar el suministro eléctrico y
cuando los botones del panel de control no se hayan tocado
durante 15 minutos.

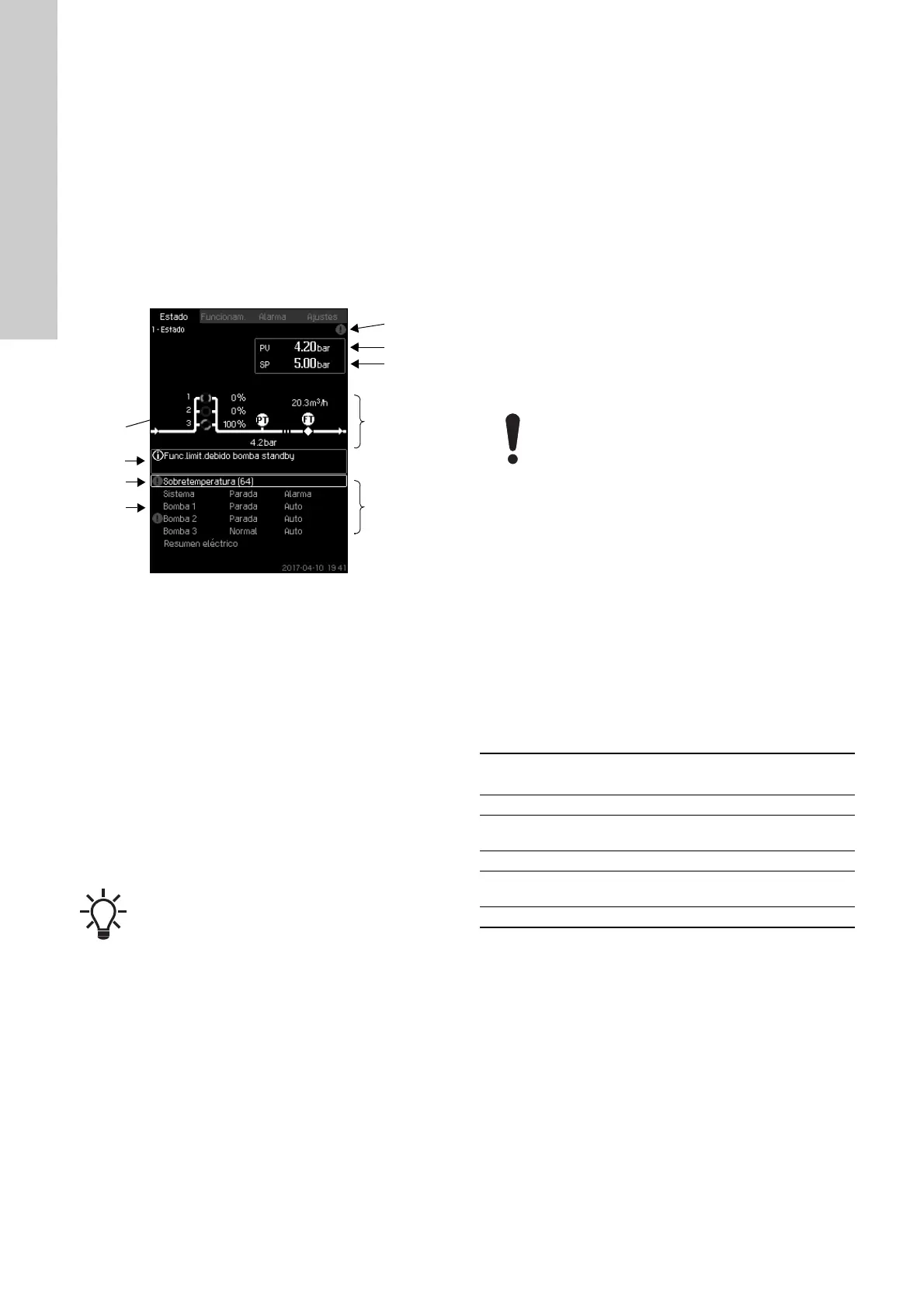

Fig. 6 Estado
Descripción
No se pueden realizar ajustes en este menú.
El valor real (valor del proceso, PV) del parámetro de control,
normalmente la presión de descarga, se muestra en la esquina
superior derecha (G) junto con el punto de ajuste seleccionado
(SP) (H).
La mitad superior de la pantalla (A) muestra una ilustración del
sistema de bombeo. Los parámetros de medida seleccionados se
muestran con el símbolo del sensor y el valor real.
En los sistemas MPC-E en los que la presión diferencial de las
bombas y los datos de las curvas de las bombas se conocen, la
pantalla muestra el caudal estimado cuando el caudal y la veloci-
dad de las bombas se encuentran en un intervalo en el que es
posible calcular el caudal.
En la parte central de la pantalla se mostrará un campo de infor-
mación (I) si se produce alguna de las siguientes situaciones:
• Func.limit.debido bomba standby
• Influencia de presión proporcional activa
• Influ.punto ajust.ext.activa
• Punto de ajuste alternativo activo
• Aumento de caudal bajo activo
• Alivio de presión activo
• Programa de reloj activo
• Por control remoto vía GENI (RS-485)
• Limitada a causa del funcionamiento reducido
• Parado debido a caudal bajo.
En la mitad inferior de la pantalla (B) se muestra lo siguiente:
• la alarma activa más reciente, si la hubiera, y la causa de la
avería junto con el código de avería entre paréntesis;
• el estado del sistema con el modo de funcionamiento selec-
cionado y la fuente de control;
• el estado de la bomba con el modo de funcionamiento selec-
cionado.
Si la avería está relacionada con una de las bombas, se mostrará
el símbolo de aviso o alarma delante de la línea de estado (D) de
la bomba en cuestión. Al mismo tiempo, el indicador de estado de
la bomba (E) se volverá de color amarillo o rojo según lo indicado
en la tabla incluida más abajo. El símbolo de aviso o alarma apa-
recerá a la derecha de la línea superior de la pantalla (F). Mien-
tras exista una avería, el símbolo aparecerá en la línea superior
de todas las pantallas.
Para abrir una línea del menú, selecciónela con los botones
[Arriba] o [Abajo] y pulse [OK].
La pantalla permite abrir pantallas de estado que muestran la
siguiente información:
• alarmas activas;
• estado del sistema;
• estado de cada bomba.
Descripción del estado de la bomba
≈
: Este símbolo indica que el caudal es un valor estimado.
El caudal estimado puede variar respecto al valor
medido.
Si se ha producido una avería, se mostrará el sím-
bolo de aviso o alarma en la línea (C) junto con la
causa y el código de avería; por ejemplo: "Exceso de
temperatura (64)".
Indicador de estado de
la bomba
Descripción
Verde, intermitente La bomba está funcionando.
Verde, fijo
La bomba está preparada (pero no
está funcionando).
Amarillo, intermitente Aviso. La bomba está funcionando.
Amarillo, fijo
Aviso. La bomba está preparada
(pero no está funcionando).
Rojo, fijo Alarma. La bomba se habrá detenido.
