Français (FR)
238

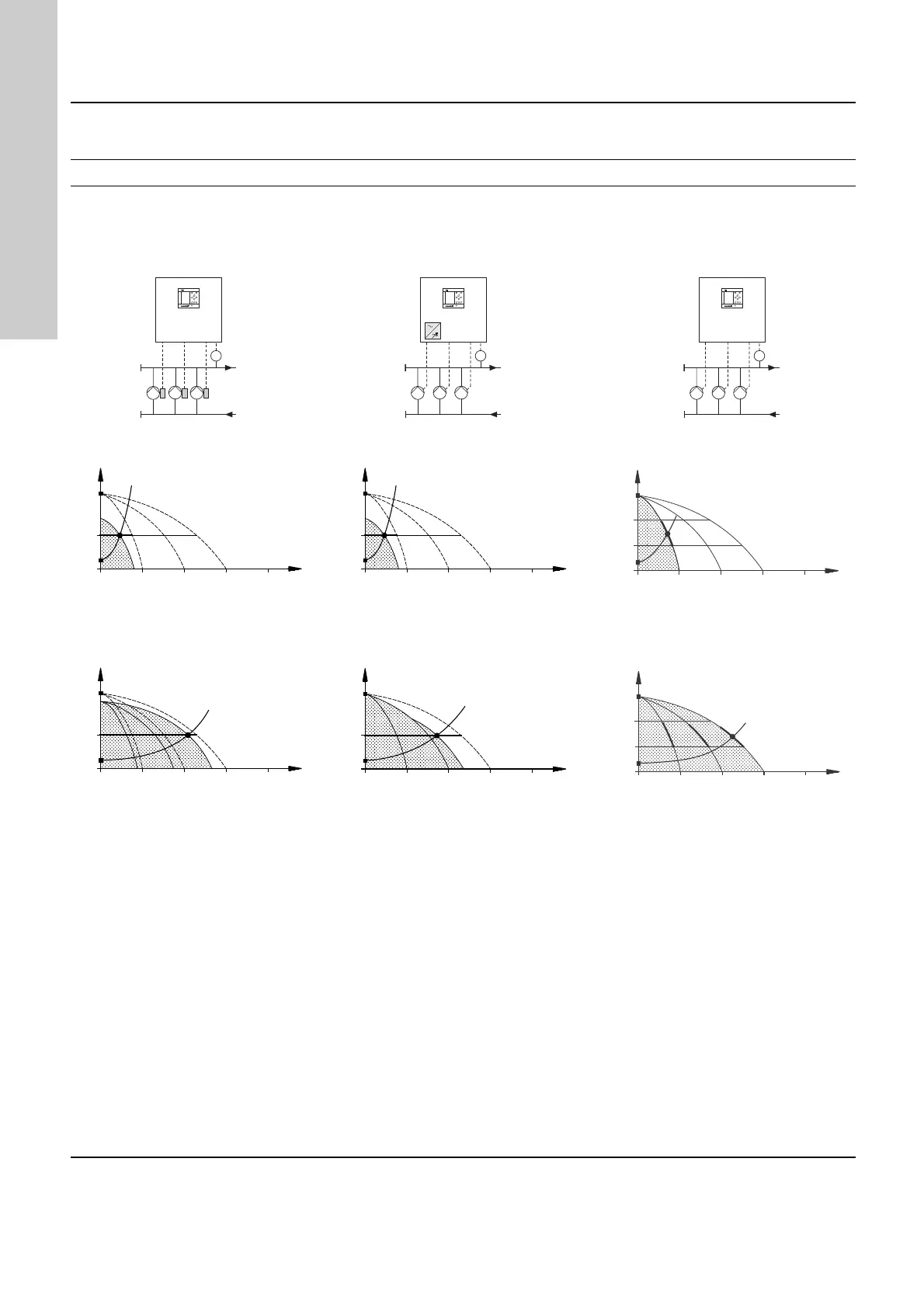

6. Aperçu de variantes de commande
Les exemples ci-dessous se basent sur des groupes de surpression.
Systèmes équipés de pompes à vitesse
variable
Systèmes équipés de pompes connec-
tées à un convertisseur de fréquence
CUE
Systèmes équipés de pompes fonc-
tionnant sur le réseau
Control MPC-E/-EC Control MPC-F Control MPC-S
E : Control MPC avec trois pompes élec-
troniques.
EC : Control MPC avec trois pompes, cha-
cune étant raccordée à un convertisseur
de fréquence Grundfos CUE.
Control MPC avec trois pompes raccor-
dées à un convertisseur de fréquence
Grundfos CUE. La régulation de vitesse
alterne entre les pompes.
Control MPC avec trois pompes fonction-
nant sur le réseau.
TM03 0993 0905
TM03 1265 1505
TM03 0999 0905
Une pompe électronique en service.
Une pompe raccordée à un convertisseur
de fréquence Grundfos CUE en service.
Une pompe fonctionnant sur le réseau
en service.
TM00 7995 2296
TM00 7995 2296
TM03 9204 3607
Trois pompes électroniques en service.
Une pompe raccordée à un convertisseur
de fréquence Grundfos CUE et deux
pompes fonctionnant sur le réseau en ser-
vice.
Trois pompes fonctionnant sur le réseau
en service.
TM00 7996 2296
TM00 7998 2296
TM03 9203 3607
Le Control MPC-E/EC maintient une pres-
sion constante par l'ajustement continu de
la vitesse des pompes.
Les performances du système sont adap-
tées à la demande en démarrant/arrêtant
le nombre de pompes requis et en effec-
tuant une marche en parallèle des
pompes en service.
La permutation entre les pompes est auto-
matique et dépend de la charge, des
heures de fonctionnement et du défaut.
Toutes les pompes en service tournent à
la même vitesse.
Le nombre de pompes en service dépend
également de la consommation d'énergie
des pompes. Si une seule pompe est
nécessaire, deux pompes fonctionneront
à vitesse réduite si la consommation
d'énergie s'en trouve réduite. Ceci exige
que la pression différentielle de la pompe
soit mesurée et que les données des
courbes de la pompe soient à la disposi-
tion du coffret de commande.
Le Control MPC-F maintient une pression
constante par l'ajustement continu de la
vitesse de la pompe raccordée au conver-
tisseur de fréquence Grundfos CUE. La
régulation de vitesse alterne entre les
pompes.
Une pompe raccordée au convertisseur
de fréquence Grundfos CUE démarre tou-
jours en premier. Si la pression demandée
ne peut pas être assurée par une pompe,
une ou deux pompes CR fonctionnant sur
le réseau seront démarrées.
La permutation entre les pompes est auto-
matique et dépend de la charge, des
heures de fonctionnement et du défaut.
Le Control MPC-S maintient une pres-
sion presque constante en démarrant/
arrêtant le nombre de pompes requis.
La plage de fonctionnement des pompes
se situe entre Hconsigne et Harrêt (pres-
sion de déclenchement).
La permutation entre les pompes est
automatique et dépend de la charge, des
heures de fonctionnement et du défaut.
PT
PT
PT
Q
H
Hco
nsig
ne
Q
H
Hco
nsig
ne
Q
H
Q
H
Hco
nsig
ne
Q
H
Hco
nsig
ne
Q
H
Harrêt
Hcons
igne
