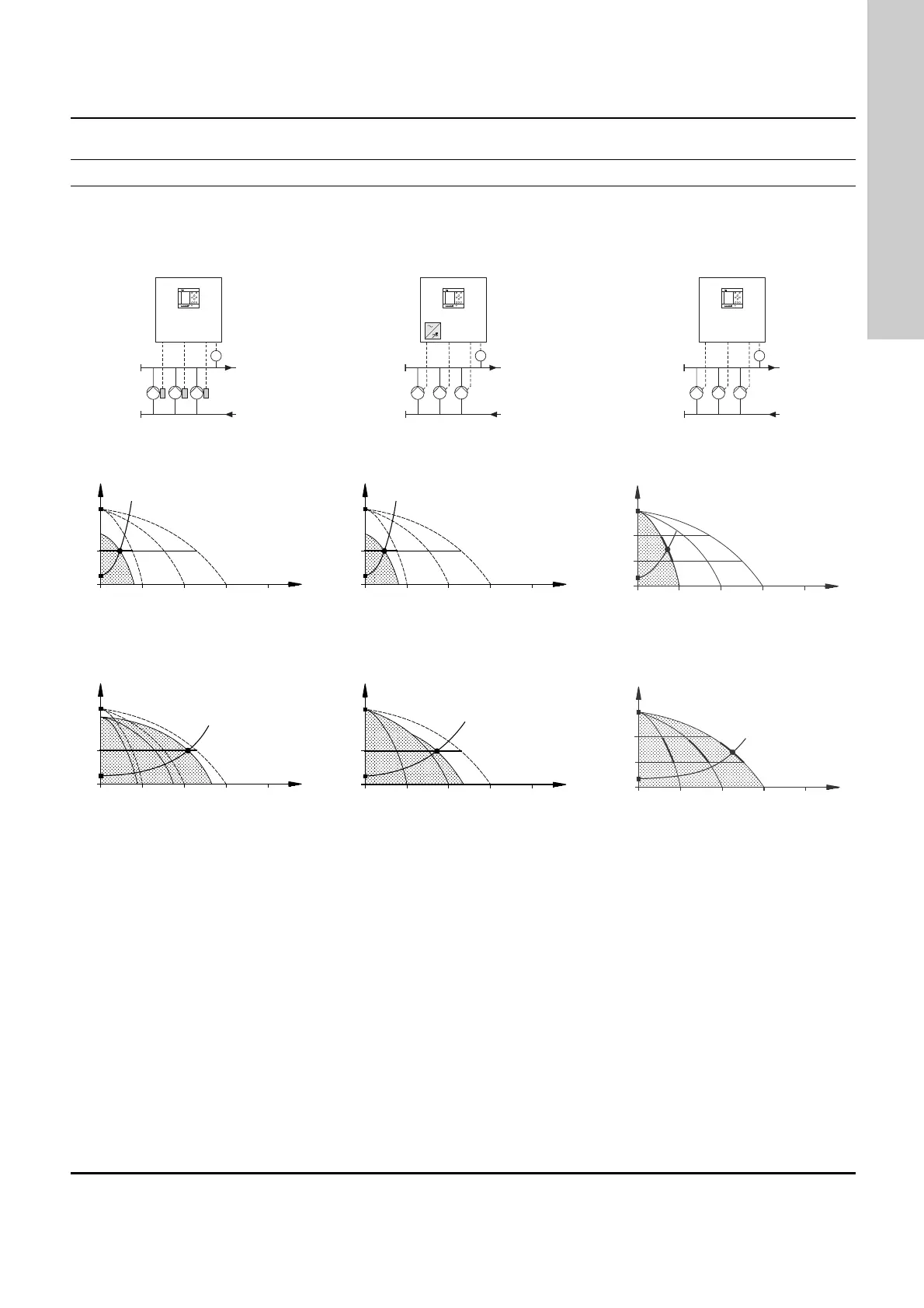

6. Resumen de variantes de control
Los ejemplos mostrados a continuación están basados en siste-
mas de aumento de presión.
Sistemas con bombas con control de
velocidad
Sistemas con bombas conectadas a un
variador de frecuencia CUE
Sistemas con bombas alimentadas
por red
Control MPC-E/-EC Control MPC-F Control MPC-S
E: cuadro Control MPC con tres bombas
E.
EC: cuadro Control MPC con tres bom-
bas, cada una de ellas conectada a un
variador de frecuencia CUE de Grundfos.
Cuadro Control MPC con tres bombas
conectadas a un variador de frecuencia
CUE de Grundfos. El funcionamiento con
control de velocidad alterna las bombas.
Cuadro Control MPC con tres bombas ali-
mentadas por red.
TM03 0993 0905
TM03 1265 1505
TM03 0999 0905
Una bomba E en funcionamiento.
Una bomba conectada a un variador de
frecuencia CUE de Grundfos en funciona-
miento.
Una bomba alimentada por red en fun-
cionamiento.
TM00 7995 2296
TM00 7995 2296
TM03 9204 3607
Tres bombas E en funcionamiento.
Una bomba conectada a un variador de
frecuencia CUE de Grundfos y dos bom-
bas alimentadas por red en funciona-
miento.
Tres bombas alimentadas por red en
funcionamiento.
TM00 7996 2296
TM00 7998 2296
TM03 9203 3607
• El cuadro Control MPC-E/EC mantiene
una presión constante mediante el ajuste
continuo de la velocidad de las bombas.
• El rendimiento del sistema se ajusta a la
demanda mediante la activación o la des-
activación del número de bombas reque-
rido y mediante el control en paralelo de
las bombas en funcionamiento.
• La conmutación de las bombas es auto-
mática y depende de la carga, las horas
de funcionamiento y las averías.
• Todas las bombas activas funcionan a la
misma velocidad.
• El número de bombas en funcionamiento
también depende del consumo energé-
tico de las bombas. Aunque solo sea
necesaria una bomba, es posible que fun-
cionen dos bombas a una velocidad infe-
rior si así se reduce el consumo de ener-
gía. Esto requiere medir la presión
diferencial de la bomba y que los datos de
la curva de la bomba estén disponibles
para el controlador.
• El cuadro Control MPC-F mantiene una
presión constante mediante el ajuste con-
tinuo de la velocidad de la bomba conec-
tada al variador de frecuencia CUE de
Grundfos. El funcionamiento con control
de velocidad alterna las bombas.
• Siempre arranca primero una bomba
conectada al variador de frecuencia CUE
de Grundfos. Si la bomba no puede man-
tener la presión, se activarán una o dos
bombas alimentadas por red.
• La conmutación de las bombas es auto-
mática y depende de la carga, las horas
de funcionamiento y las averías.
• El cuadro Control MPC-S mantiene una
presión casi constante mediante la acti-
vación o la desactivación del número
necesario de bombas.
• El rango de funcionamiento de las bom-
bas se situará entre Hajuste y Hparada
(presión de desactivación).
• La conmutación de las bombas es auto-
mática y depende de la carga, las horas
de funcionamiento y las averías.
