L'exemple ci-dessous se base sur un système de circulation.

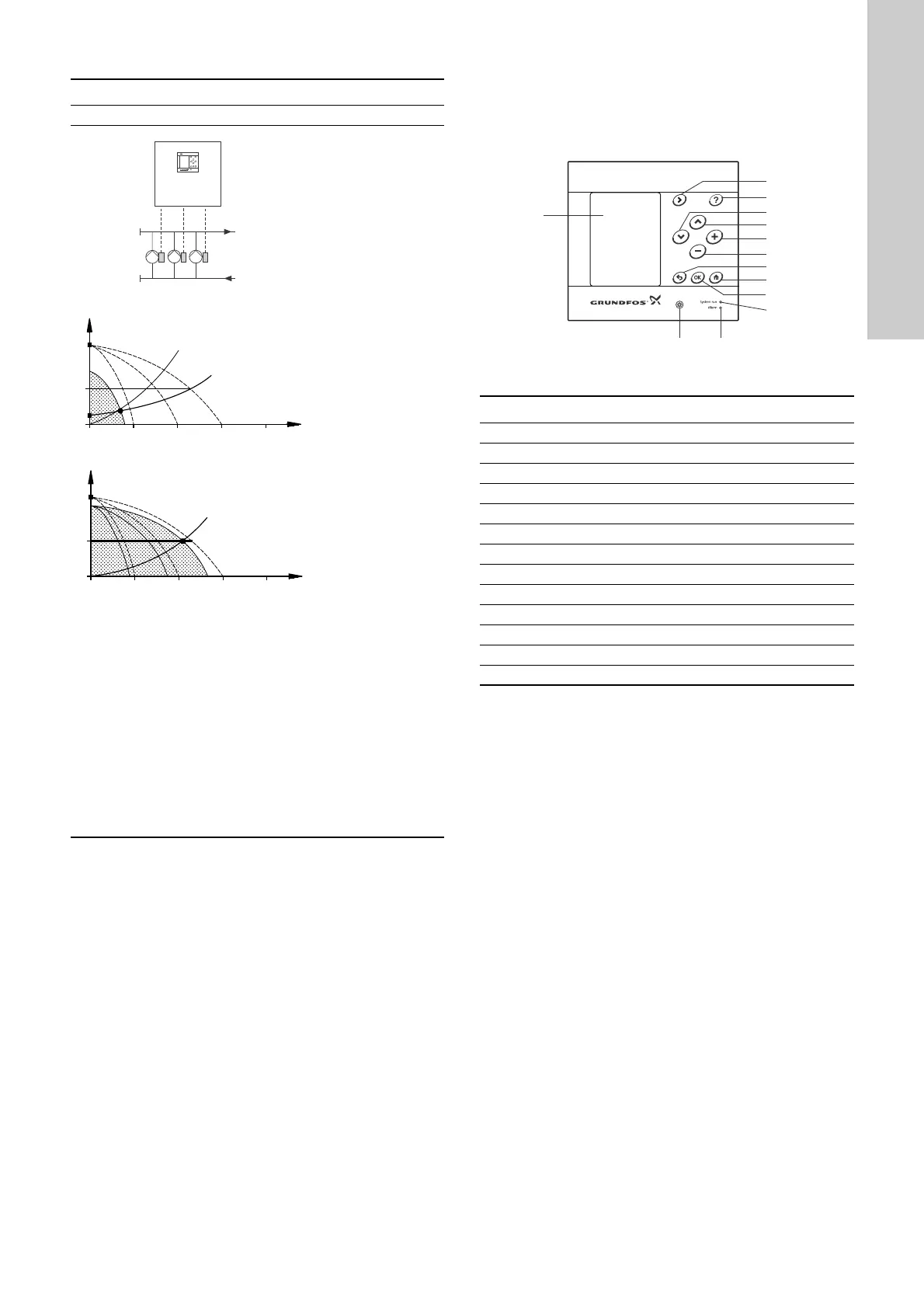

7. Panneau de commande
Le panneau de commande sur la façade du coffret de commande
est composé d'un écran, de plusieurs touches et de deux
voyants. Le panneau de commande permet le réglage et la sur-
veillance manuels de la performance du système.
Fig. 4 Panneau de commande
Control MPC Série 2000
Control MPC avec trois pompes électroniques.
TM04 0213 5107
Une pompe électronique en service.
TM04 0211 5107
Trois pompes électroniques en service.
TM04 0212 5107
• Le Control MPC Série 2000 maintient une pression constante
par l'ajustement de la vitesse des pompes raccordées.
• Les performances de la pompe sont adaptées à la demande
en démarrant/arrêtant le nombre requis de pompes et en
effectuant une marche en parallèle des pompes en service.
• La permutation entre les pompes est automatique et dépend
de la charge, des heures de fonctionnement et du défaut.
• Toutes les pompes en service tournent à la même vitesse.
• Le nombre de pompes en fonctionnement dépend également
de la consommation d'énergie des pompes. Si une seule
pompe est nécessaire, deux pompes fonctionneront à vitesse
réduite si la consommation d'énergie s'en trouve réduite. Ceci
exige que la pression différentielle de la pompe soit mesurée
et que les données des courbes de la pompe soient à la dis-
position du coffret de commande.
TM05 3043 0812
Pos. Description
1Écran
2 Flèche droite
3Aide
4 Haut
5Bas
6Plus
7 Moins
8 Retour
9Accueil
10 OK
11 Voyant vert (en service)
12 Voyant rouge (défaut)
13 Luminosité
1
11
10
9
8
7
6
4
5
3
2
1213
CU 352
