5. Produkteinführung

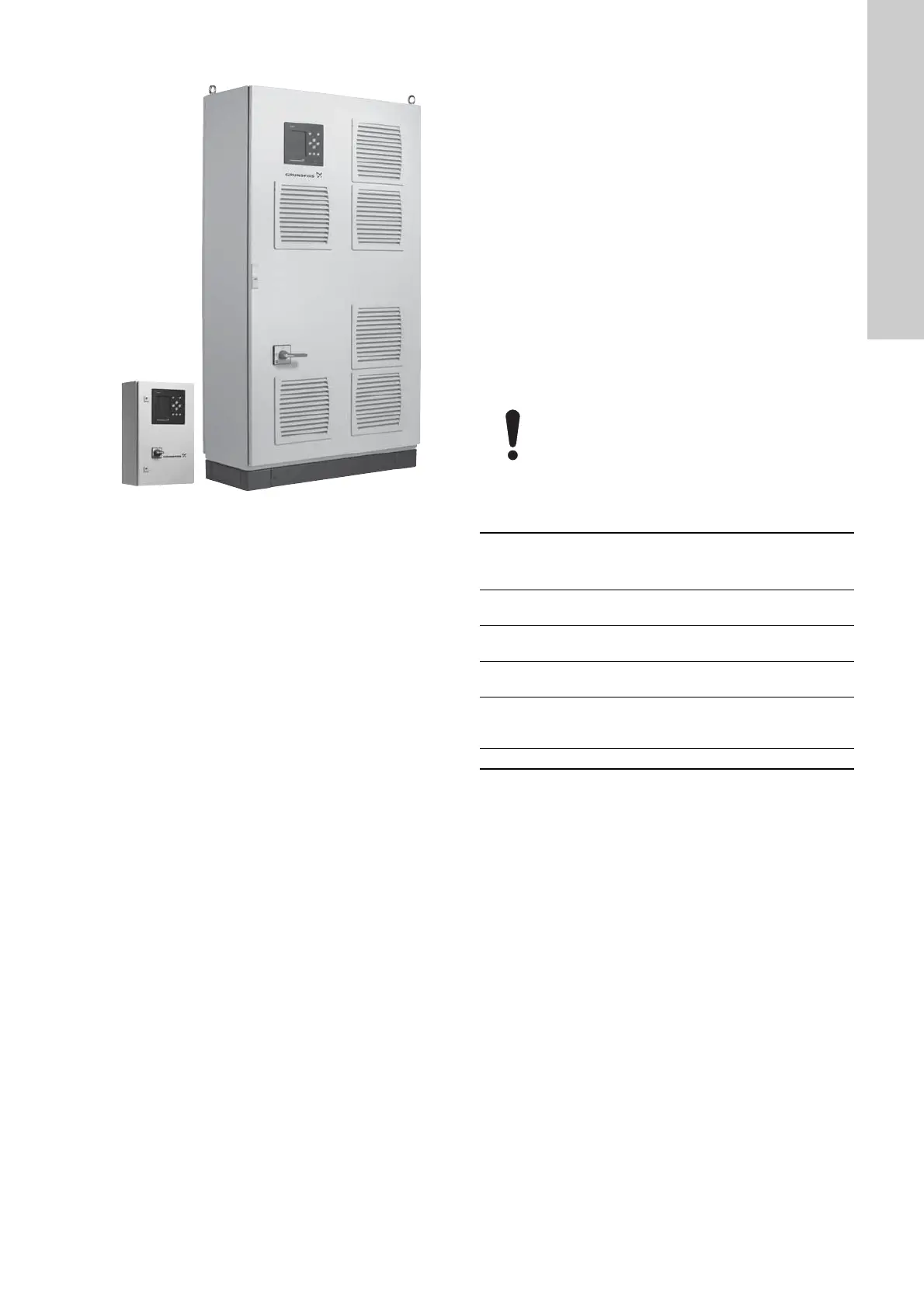

Abb. 1 Control MPC
5.1 Produktbeschreibung
Die Grundfos Control MPC wird hauptsächlich zur Steuerung und
Überwachung von Druckerhöhungsanlagen und Umwälzsyste-
men eingesetzt.
Die Control MPC besteht aus einem Schaltschrank mit eingebau-
tem Steuergerät CU 352.
Der Schaltschrank enthält alle erforderlichen Komponenten wie
Hauptschalter, Schütze, E/A-Module und Verkabelung.
Bei Anlagen mit externen Frequenzumrichtern können die Fre-
quenzumrichter im Schaltschrank mit eingebaut werden.
Der Schaltschrank ist für die Wand- oder Bodenmontage geeig-
net.
5.2 Verwendungszweck
Die Control MPC ist hauptsächlich für die Regelung und Überwa-
chung von Pumpen in folgenden Anwendungen bestimmt:
• Druckerhöhungsanlagen
• Umwälzsysteme für Heizungs-, Kühl- und Klimaanwendungen.
5.2.1 Pumpen
Die Control MPC ist zur Regelung und Überwachung von Anla-
gen bestimmt, in denen folgende Pumpen eingesetzt werden:
• CR, CRE, CRI, CRIE, CRN, CRNE, CRIE
• NB, NBE, NBG, NBGE
• NK, NKE, NKG, NKGE
•TP
•TPE 3
• TPE Serie 1000
• TPE Serie 2000
•HS
•SP
• MAGNA, UPE Serie 2000.
5.2.2 Steuerungsvariante
Die Control MPC lässt sich entsprechend der Steuerungsvariante
in fünf Gruppen einteilen:
Siehe auch Abschnitt 6. Übersicht über die Steuerungsvarianten.
Die Control MPC umfasst Software für die Druckerhöhung, Behei-
zung und Kühlung.
TM05 3232 1012 - TM05 3233 1012
Die Hauptpumpen einer Anlage müssen vom glei-
chen Typ sein und dieselbe Leistung besitzen.
Steue-
rungsvari-
ante
Beschreibung
-E
2 bis 6 Pumpen mit integriertem Frequenzumrich-
ter (0,37-22 kW).
-EC
2 bis 6 jeweils an einen eigenen CUE-Frequenz-
umrichter von Grundfos angeschlossene Pumpen
Serie 2000
2 bis 6 Pumpen der Baureihe MAGNA, UPE, TPE
3 oder TPE Serie 2000.
-F
2 bis 6 an einen externen CUE-Frequenzumrich-
ter von Grundfos angeschlossene Pumpen. Die
Pumpen werden abwechselnd drehzahlgeregelt.
-S 2 bis 6 ungeregelte Pumpen.
