Deutsch (DE)
88
Das nachfolgend aufgeführte Beispiel gilt für Umwälzsysteme.

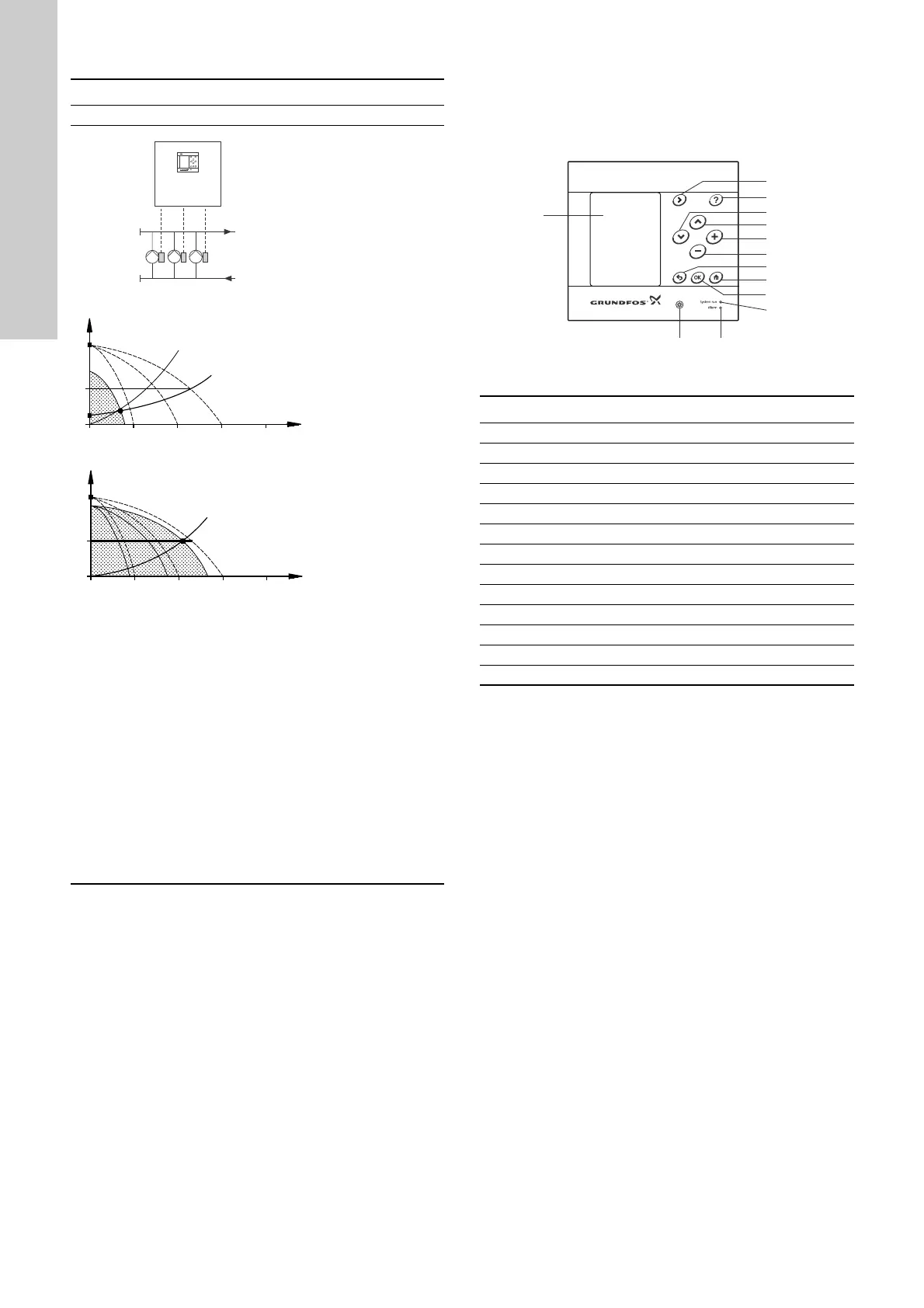

7. Bedienfeld
Das Bedienfeld an der Vorderseite des Schaltschranks besteht
aus einem Display, mehreren Tasten und zwei Meldeleuchten.
Das Bedienfeld ermöglicht das manuelle Einstellen und das
Überwachen der Leistung der Anlage.
Abb. 4 Bedienfeld
Control MPC Serie 2000
Control MPC mit drei E-Pumpen.
TM04 0213 5107
Eine E-Pumpe in Betrieb.
TM04 0211 5107
Drei E-Pumpen in Betrieb.
TM04 0212 5107
• Die Control MPC Serie 2000 liefert durch eine kontinuierliche
Drehzahlverstellung der Pumpen immer einen konstanten
Druck.
• Die Anlagenleistung wird durch bedarfsabhängiges Ein-/Aus-
schalten der erforderlichen Anzahl an Pumpen und durch par-
allele Regelung der in Betrieb befindlichen Pumpen geregelt.
• Der Pumpenwechsel erfolgt automatisch und ist last-, zeit-
und störungsabhängig.
• Alle in Betrieb befindlichen Pumpen laufen mit gleicher Dreh-
zahl.
• Die Anzahl der in Betrieb befindlichen Pumpen ist auch vom
Energieverbrauch der Pumpen abhängig. Auch wenn nur
eine Pumpe erforderlich ist, kann es sein, dass zwei Pumpen
mit niedriger Drehzahl laufen, wenn die beiden Pumpen
zusammen weniger Energie verbrauchen als die eine mit
hoher Drehzahl. Dazu muss der Differenzdruck an der Pumpe
gemessen werden. Zudem müssen die Kennliniendaten der
Pumpen der Steuerung zur Verfügung stehen.
TM05 3043 0812
Pos. Beschreibung
1 Display
2 Pfeil nach rechts
3Hilfe
4 Nach oben
5 Nach unten
6Plus
7 Minus
8Zurück
9Home
10 OK
11 Meldeleuchte, Betrieb (grün)
12 Meldeleuchte, Störung (rot)
13 Helligkeit
1
11
10
9
8
7
6
4
5
3
2
1213
CU 352
