Deutsch (DE)
98
8.5 Betrieb (2)
In diesem Menü können die grundlegenden Parameter wie Soll-
wert, Betriebsart, Regelungsart und Parameter zur Regelung von
einzelnen Pumpen eingestellt werden.
8.5.1 Betrieb (2)

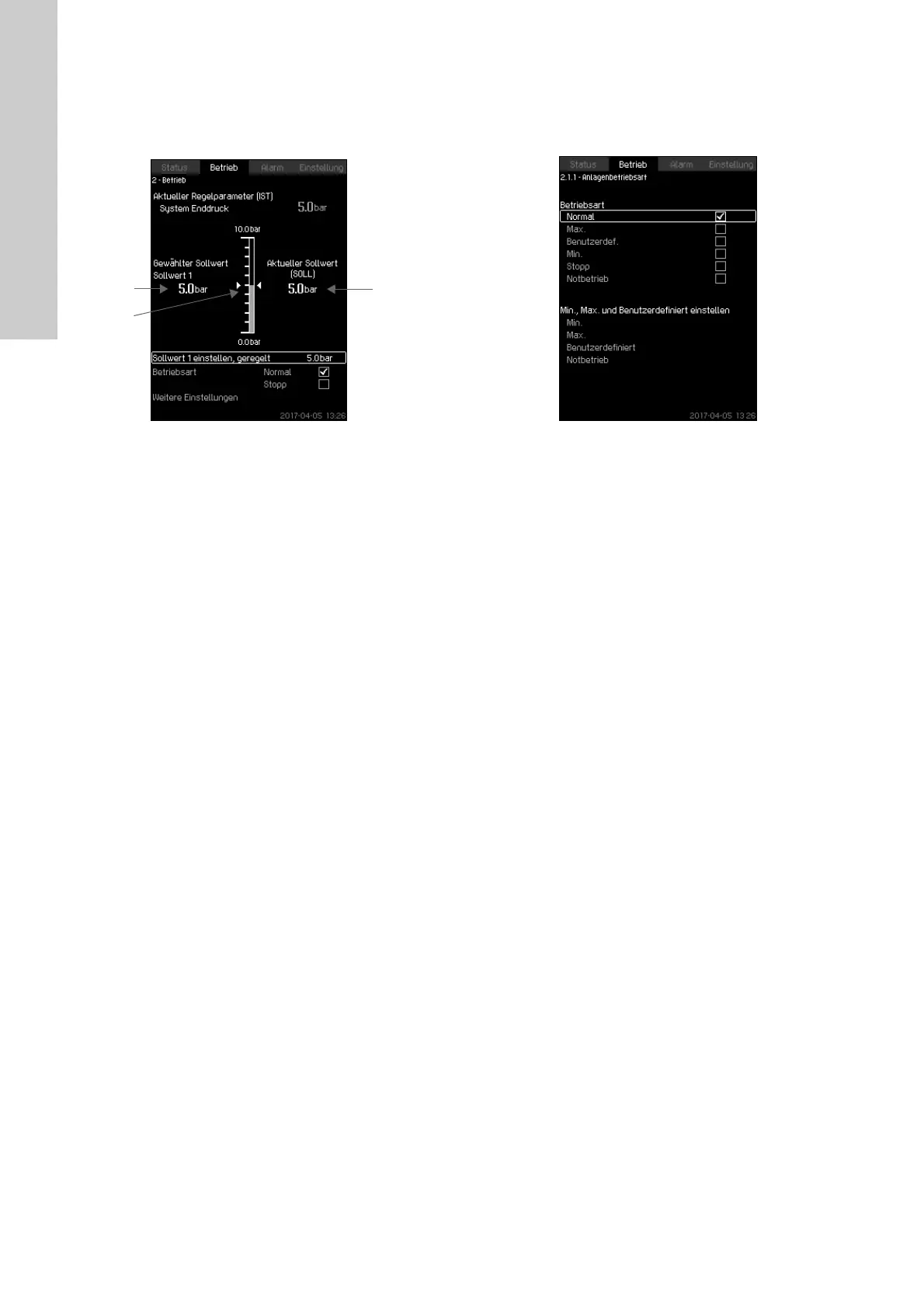

Abb. 17 Betrieb
Beschreibung
Die Skala in der Mitte gibt den Einstellbereich an. Für den gere-
gelten Betrieb entspricht dieser dem Messbereich des druckseiti-
gen Sensors, hier 0-16 bar. Für den ungeregelten Betrieb beträgt
der Einstellbereich 0-100 %.
Links von der Skala wird der ausgewählte Sollwert 1 angezeigt
(A), d. h. der auf dieser Bildschirmseite eingestellte Wert. Rechts
von der Skala wird der aktuelle Sollwert angezeigt (B), d. h. der
Sollwert, der als Bezugswert für den PI-Regler dient. Wurde
keine Sollwertverschiebung ausgewählt, sind die beiden Werte
identisch. Der aktuelle Messwert (Ausgangsdruck) wird als graue
Säule innerhalb der Skala (C) angezeigt. Siehe Abschnitte
8.7.5 Externe Sollwertführung (4.1.3) und 8.7.6 Einstellen des
ext. Sollwerteinflusses (4.1.3.2).
Unter der Anzeige befindet sich eine Menüzeile zum Einstellen
von Sollwert 1 und zum Auswählen der Betriebsart, einschließlich
der Betriebsarten "Normal" und "Stopp". Es können folgende wei-
tere Einstellungen ausgewählt werden: "Anlagenbetriebsart",
"Regelungsart", "Alternative Sollwerte" und "Steuerung einzelner
Pumpen".
Einstellbereich
Sollwert:
Einstellungen über das Bedienfeld
Sollwert
Betrieb > Sollwert 1 einstellen, ungeregelt / Sollwert 1 einstel-
len, geregelt.
Stellen Sie den Wert ein.
Betriebsart
Betrieb
Wählen Sie Folgendes aus: Normal oder Stopp.
Weitere Einstellungen
Betrieb > Weitere Einstellungen.
Wählen Sie eine der nachfolgenden Einstellungen aus:
Anlagenbetriebsart. Siehe Abschnitt 8.5.2 Anlagenbetriebsart
(2.1.1).
Regelungsart. Siehe Abschnitt 8.5.3 Regelungsart (2.1.2).
Alternative Sollwerte. Siehe Abschnitt 8.5.4 Alternative Soll-
werte (2.1.3).
Steuerung einzelner Pumpen. Siehe Abschnitt 8.5.6 Pumpe 1-
6 (2.1.4.1 - 2.1.4.6).
Werkseinstellung
Der Sollwert ist auf einen für die vorliegende Anlage typischen
Wert eingestellt. Die Werkseinstellung kann über das Inbetrieb-
nahmemenü geändert worden sein.
8.5.2 Anlagenbetriebsart (2.1.1)
Abb. 18 Anlagenbetriebsart
Beschreibung
Die Anlage kann auf sechs verschiedene Betriebsarten einge-
stellt werden. Die Standardeinstellung ist "Normal". Siehe
Abschnitt 8.4.3 Betriebsart (1.2.1).
In diesem Menü kann die Leistung für die nachfolgenden
Betriebsarten eingestellt werden:
•Min.
•Max.
Benutzerdef.
Notbetrieb.
Einstellbereich
•Normal
•Max.
•Min.
Benutzerdef.
Stopp
Notbetrieb.
Einstellungen über das Bedienfeld
Betrieb > Weitere Einstellungen > Anlagenbetriebsart >
Betriebsart.
Um die Leistung für die Betriebsarten "Max.", "Min.", "Benutzer
-
def." und "Notbetrieb" einzustellen, wählen Sie die entspre-
chende Zeile im unteren Teil der Bildschirmseite aus. Siehe
Abschnitte 8.7.38 Min.-, Max.- und benutzerdefinierter Betrieb
(4.3.14) und 8.7.27 Notbetrieb (4.3.5).
Werkseinstellung
Normal.
Geregelt: Messbereich des druckseitigen Sensors
Ungeregelt: 0-100 %
A
C
B
