8.4.1 Aktuelle Alarme (3.1)

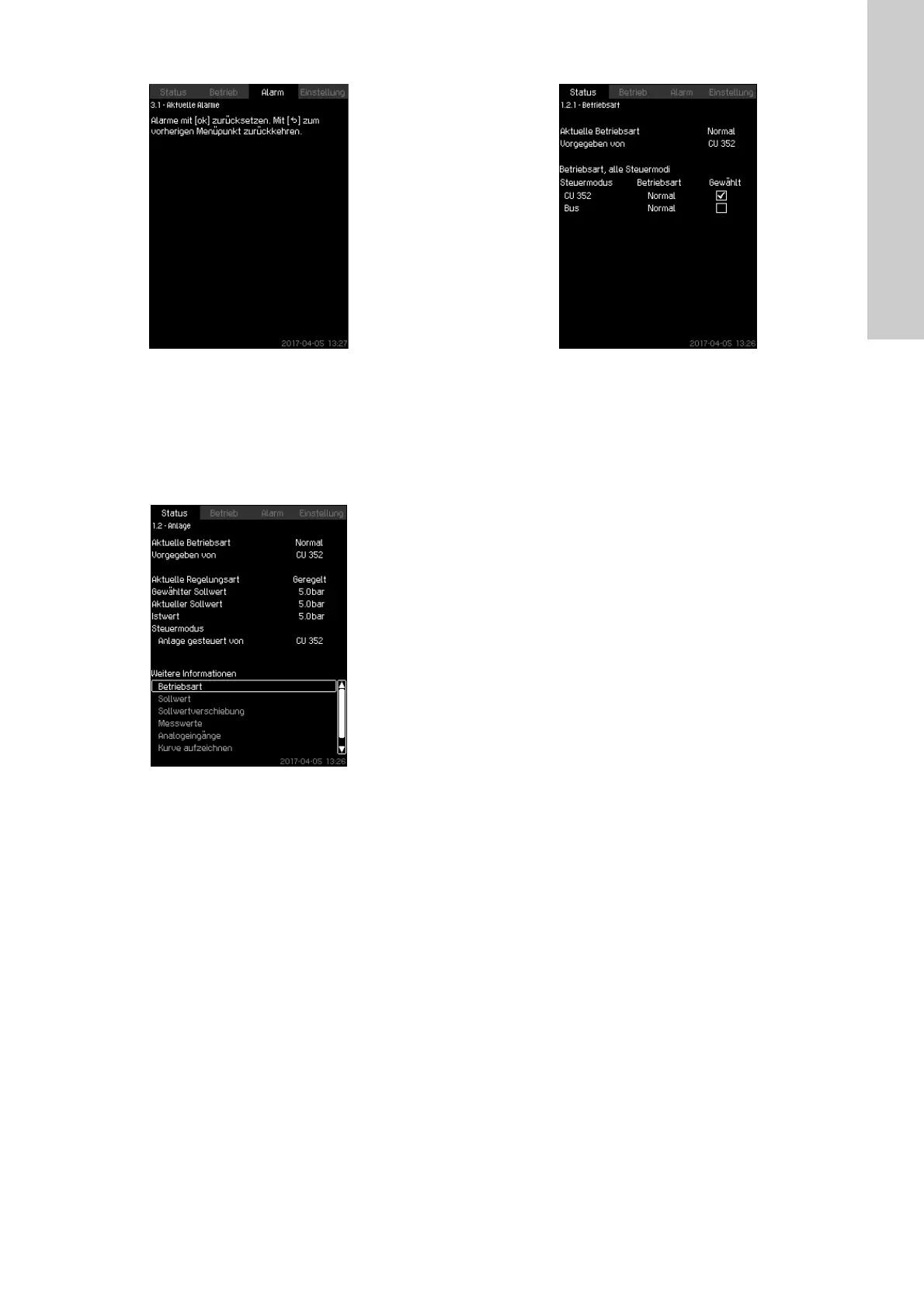

Abb. 7 Aktuelle Alarme
Beschreibung
Auf dieser Bildschirmseite werden aktive, noch nicht quittierte
Alarm- und Warnmeldungen angezeigt.
Weitere Informationen finden Sie in den Abschnitten
8.6.2 Aktuelle Alarme (3.1) und 8.6.3 Alarmspeicher (3.2).
8.4.2 Anlage (1.2)
Abb. 8 Anlage
Beschreibung
Auf dieser Bildschirmseite wird der Betriebsstatus der Anlage
angezeigt. Weitere Einzelheiten finden Sie in den Untermenüs.
Über diese Bildschirmseite können die folgenden weiteren Bild-
schirmseiten aufgerufen werden:
• Betriebsart
• Sollwert
• Sollwertverschiebung
•Messwerte
• Analogeingänge
• Kurve aufzeichnen
• Batteriezustand.
8.4.3 Betriebsart (1.2.1)
Abb. 9 Betriebsart
Beschreibung
Auf dieser Bildschirmseite wird angezeigt, auf welche Betriebsart
die Anlage eingestellt ist und von wo aus die Anlage gesteuert
wird.
Betriebsarten
Die Anlage verfügt über sechs Betriebsarten:
1. Normal
– Die Pumpen passen ihre Förderleistung an den tatsächli-
chen Bedarf an.
2. Max.
– Die Pumpen laufen mit einer konstanten, hohen Drehzahl. In
der Regel laufen alle Pumpen mit maximaler Drehzahl.
3. Benutzerdef.
– Die Pumpen laufen mit einer konstanten, vom Bediener ein-
gestellten Drehzahl. Die Leistung liegt in der Regel zwi-
schen "Max." und "Min.".
4. Min.
– Die Pumpen laufen mit einer konstanten, niedrigen Dreh-
zahl. In der Regel läuft eine Pumpe mit einer Drehzahl von
70 % bezogen auf die Maximaldrehzahl.
5. Stopp
– Alle Pumpen sind abgeschaltet.
6. Notbetrieb
– Die Pumpen laufen entsprechend den auf der Bildschirm-
seite 8.7.27 Notbetrieb (4.3.5) vorgenommenen Einstellun-
gen.
Die erforderliche Leistung für die angegebenen Betriebsarten
kann im Menü "Einstellung" eingestellt werden:
•Max.
•Min.
• Benutzerdefiniert
• Notbetrieb.
Siehe Abschnitte 8.7.38 Min.-, Max.- und benutzerdefinierter
Betrieb (4.3.14) und 8.7.27 Notbetrieb (4.3.5).
Die aktuelle Betriebsart kann über vier verschiedene Steuerquel-
len vorgegeben werden:
• Störung
• Externes Signal
• CU 352
•Bus.
Steuermodus
Die Anlage kann über einen externen Bus ferngesteuert werden
(optional). In diesem Fall müssen Sie über den Bus einen Soll-
wert und eine Betriebsart vorgeben.
Im Menü "Einstellung" kann ausgewählt werden, ob als Steuer-
quelle die CU 352 oder der externe Bus verwendet werden soll.
Die eingestellte Steuerquelle wird auf der Bildschirmseite
"Betriebsart" angezeigt.
