8.7.36 Ausgangssignal (4.3.10.1 - 4.3.10.3)

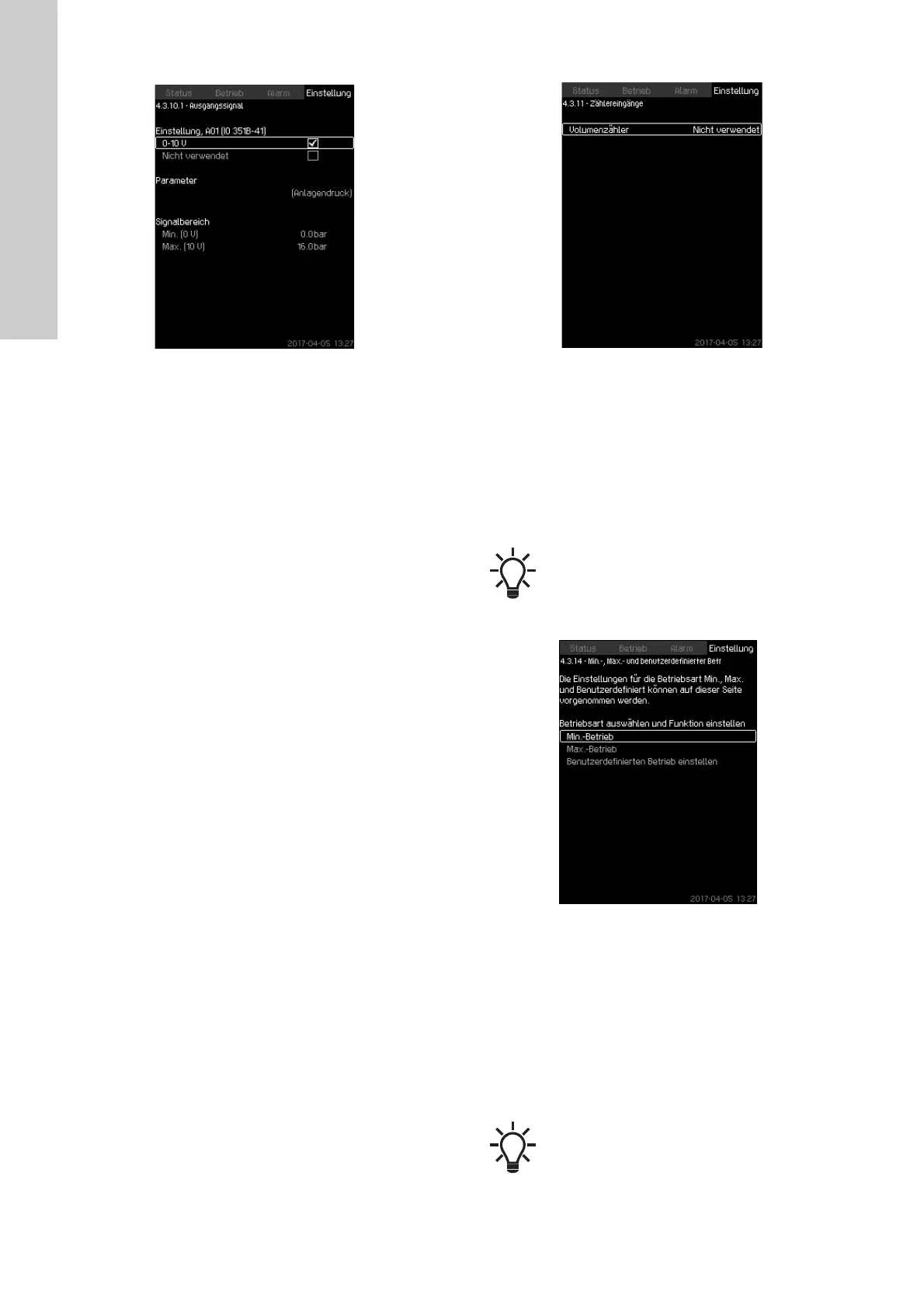

Abb. 84 Ausgangssignal
Beschreibung
Auf dieser Bildschirmseite können die nachfolgenden Parameter
ausgewählt werden.
Einstellbereich
• 0-100 % Signal
• Förderstrom 1-6
• Vordruck
• System Enddruck
• Externer Druck
• Differenzdruck, Pumpe
• Behälterfüllstand, druckseitig
• Behälterfüllstand, saugseitig
•Systemdruck
• Differenzdruck, extern
• Vorspanndruck Membrandruckbehälter
• Differenzdruck, Saugstutzen
• Differenzdruck, Druckstutzen
• Vorlauftemp., extern
• Vorlauftemperatur
• Rücklauftemperatur
• Temperaturdifferenz
• Umgebungstemperatur
• Anlagenleistung
• Leistung, Pumpe 1-6
• Leistung, Pilotpumpe
• Leistung, FU
• Drehzahl, Pumpe 1-6
• Drehzahl, Pilotpumpe
• Strom, Pumpe 1-6
• Strom, Pilotpumpe
• Spezifischer Energieverbrauch
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Analogeingang paramet-
rieren.
1. Wählen Sie den Analogausgang und den Bereich aus.
2. Wählen Sie Folgendes aus: Parameter. Die Bildschirmseite
4,3.10,2 wird aufgerufen.
3. Wählen Sie den Ausgang aus.
4. Drücken Sie auf die Taste [Back].
5. Stellen Sie Folgendes ein: Signalbereich.
8.7.37 Zählereingänge (4.3.11)
Abb. 85 Zählereingänge
Beschreibung
Hier kann eingestellt werden, dass die CU 352 die von einem
digitalen Wasserzähler gemessene Fördermenge aufsummiert.
Einstellungen über das Bedienfeld
1. Digitaleingang für Volumenzähler auswählen
2. Legen Sie die Einheit (Volumeneinheit je Impuls am Digi-
taleingang) fest.
3. Legen Sie die Skalierung für die Impulszählung fest.
8.7.38 Min.-, Max.- und benutzerdefinierter Betrieb (4.3.14)
Abb. 86 Min.-, Max.- und benutzerdefinierter Betrieb
Beschreibung
Mithilfe dieser Funktion können die Pumpen im ungeregelten
Betrieb mit einer vorgegebenen Leistung laufen.
Einstellbereich
Bei der CU 352 können Sie zwischen drei Betriebsarten wech-
seln:
1. 8.7.39 Min.-Betrieb (4.3.14.1).
2. 8.7.40 Max.-Betrieb (4.3.14.2).
3. 8.7.41 Benutzerdefinierter Betrieb (4.3.14.3).
Dieses Menü erscheint nur, wenn ein Modul IO 351B
an die CU 352 angeschlossen ist.
Für jede dieser Betriebsarten kann die Anzahl der
Betriebspumpen und die Pumpenleistung (Drehzahl)
eingestellt werden.
