Deutsch (DE)
125

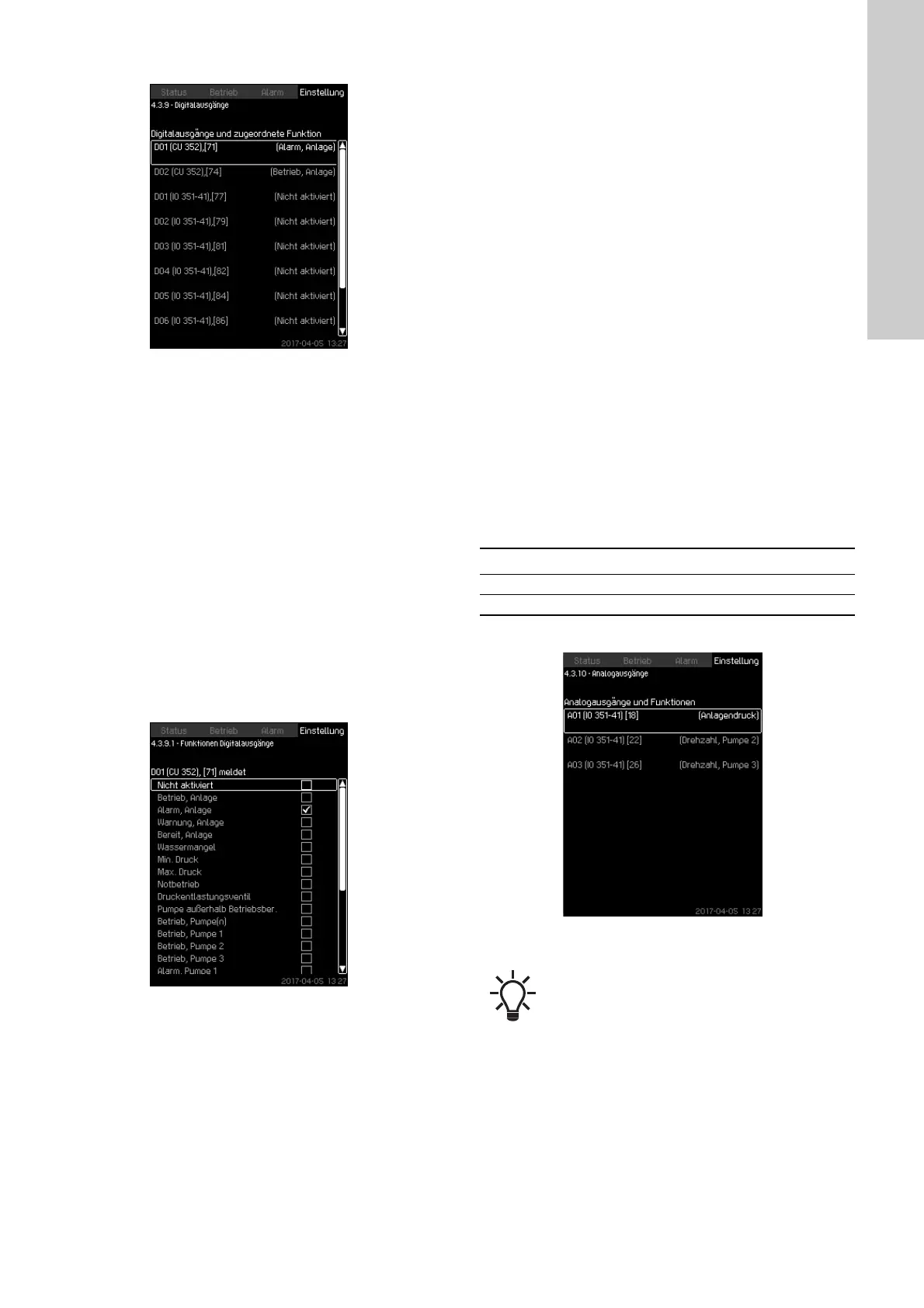

8.7.33 Digitalausgänge (4.3.9)
Abb. 81 Digitalausgänge
Beschreibung
Jeder Digitalausgang kann aktiviert und einer bestimmten Funk-
tion zugewiesen werden.
Standardmäßig besitzt die Anlage zwei Digitalausgänge.
Ist die Anlage mit einem optional lieferbaren Modul IO 351B aus-
gestattet, erhöht sich die Anzahl der Digitalausgänge auf 9.
Auf dieser Bildschirmseite sind alle Digitalausgänge so darge-
stellt, dass ihre Position in der Anlage bestimmt werden kann.
Beispiel
DO1 (IO 351-41) [71]:
Weitere Informationen zum Anschließen der unterschiedlichen
Digitalausgänge finden Sie im Schaltbild, das der CU 352 bei-
liegt.
8.7.34 Funktionen Digitalausgänge (4.3.9.1 - 4.3.9.16)
Abb. 82 Funktionen Digitalausgänge
Beschreibung
Auf diesen Bildschirmseiten kann jedem Digitalausgang eine
Funktion zugewiesen werden.
Einstellbereich
Sie können auf jeder Bildschirmseite eine Funktion auswählen:
•Nicht aktiviert
Betrieb, Anlage
Alarm, Anlage
Warnung, Anlage
Bereit, Anlage
Wassermangel
Min. Druck
Max. Druck
Notbetrieb
Steuerung Pilotpumpe
Druckentlastungsventil
Pumpe außerhalb Betriebsber.
Betrieb, Pumpe(n)
Betrieb, Pumpe 1-6
Alarm, Pumpe 1
Alarm, Grenze 1 überschr.
Warnung, Grenze 1 überschr.
Alarm, Grenze 2 überschr.
Warnung, Grenze 2 überschr.
Reduzierter Betrieb.
Einstellungen über das Bedienfeld
Einstellung > Weitere Funktionen > Stoppfunktion > Digitalein-
gang parametrieren.
Werkseinstellung
8.7.35 Analogausgänge (4.3.10)
Abb. 83 Analogausgänge
Beschreibung
Standardmäßig besitzt die CU 352 keine Analogausgänge. Sie
kann jedoch mit einem Modul IO 351B ausgestattet werden, das
über drei Analogausgänge verfügt.
Einstellungen über das Bedienfeld
Einstellung > Weitere Funktionen > Analogausgänge.
TM03 2333 4607
DO1 Digitalausgang Nr. 1
(IO 351-41) IO 351B, GENIbus-Adresse 41
[71] Klemme Nr. 71
Digitalausgang Funktion
DO1 (CU 352) [71] Alarm, Anlage
DO2 (CU 352) [74] Betrieb, Anlage
Diese Bildschirmseite wird nur angezeigt, wenn ein
Modul IO 351B installiert ist.
