El ejemplo mostrado a continuación está basado en un sistema
de circulación.

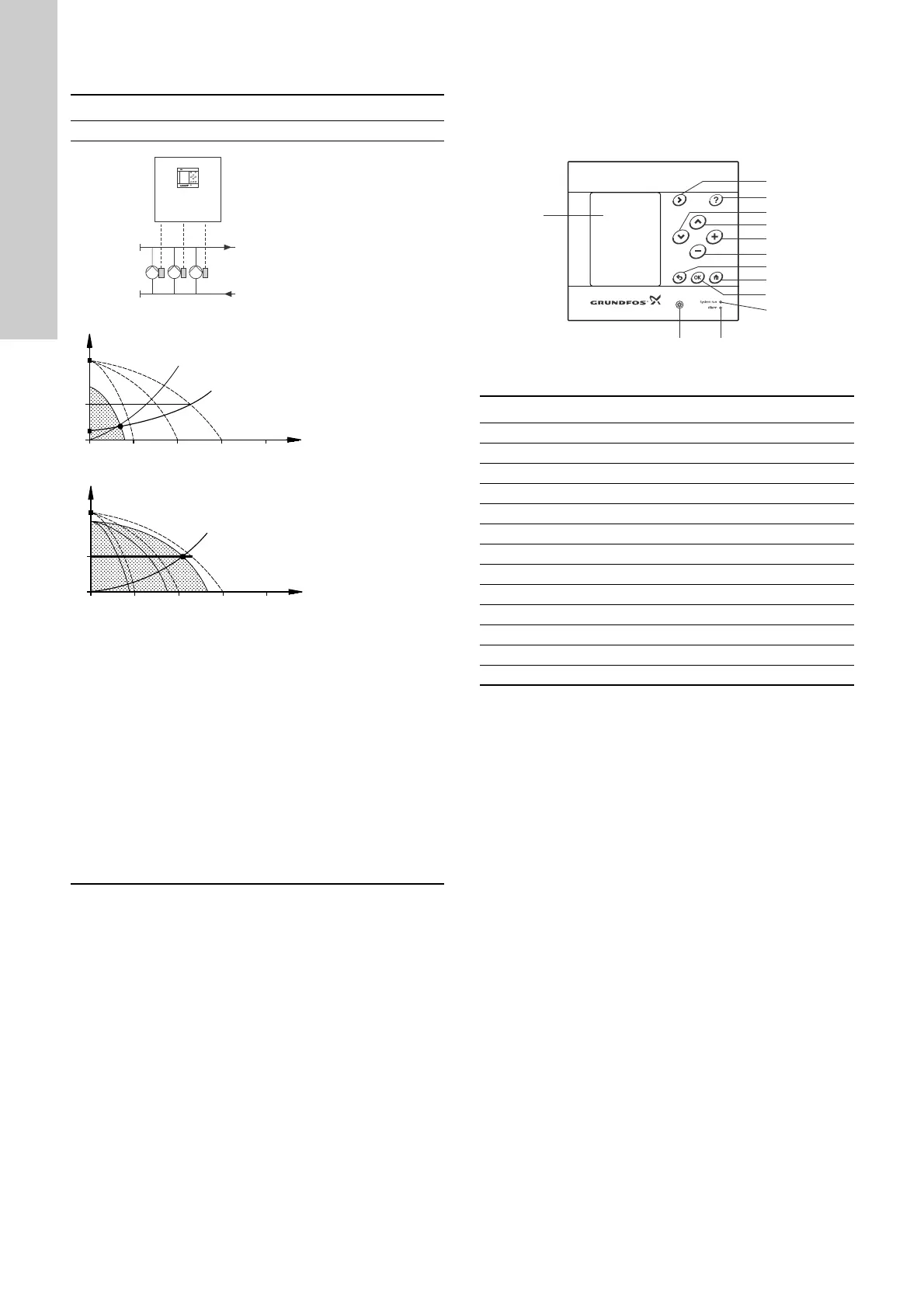

7. Panel de control
El panel de control de la cubierta delantera del cuadro de control
presenta una pantalla, una serie de botones y dos indicadores
luminosos. El panel de control permite el ajuste manual y la moni-
torización del funcionamiento del sistema.
Fig. 4 Panel de control
Cuadro Control MPC Serie 2000
Cuadro Control MPC con tres bombas E.
TM04 0213 5107
Una bomba E en funcionamiento.
TM04 0211 5107
Tres bombas E en funcionamiento.
TM04 0212 5107
• El cuadro Control MPC Serie 2000 mantiene una presión
constante mediante el ajuste variable de la velocidad de las
bombas conectadas.
• El sistema ajusta su rendimiento a la demanda mediante la
activación o la desactivación del número necesario de bom-
bas y el control en paralelo de las bombas en funciona-
miento.
• La conmutación de las bombas es automática y depende de
la carga, las horas de funcionamiento y las averías.
• Todas las bombas activas funcionan a la misma velocidad.
• El número de bombas en funcionamiento también depende
del consumo de energía de las bombas. Aunque solo sea
necesaria una bomba, es posible que funcionen dos bombas
a una velocidad inferior si así se reduce el consumo de ener-
gía. Esto requiere medir la presión diferencial de la bomba y
que los datos de la curva de la bomba estén disponibles para
el controlador.
TM05 3043 0812
Pos. Descripción
1 Pantalla
2Intro
3Ayuda
4 Arriba
5 Abajo
6Más
7 Menos
8Atrás
9Inicio
10 OK
11 Indicador luminoso de funcionamiento (verde)
12 Indicador luminoso de avería (rojo)
13 Brillo
1
11
10
9
8
7
6
4
5
3
2
1213
