Français (FR)
249
8.5 Fonction. (2)
Dans ce menu, vous pouvez régler les paramètres de base, tels
que le point de consigne, le mode de fonctionnement, le mode de
régulation et la commande de chaque pompe.
8.5.1 Fonction. (2)

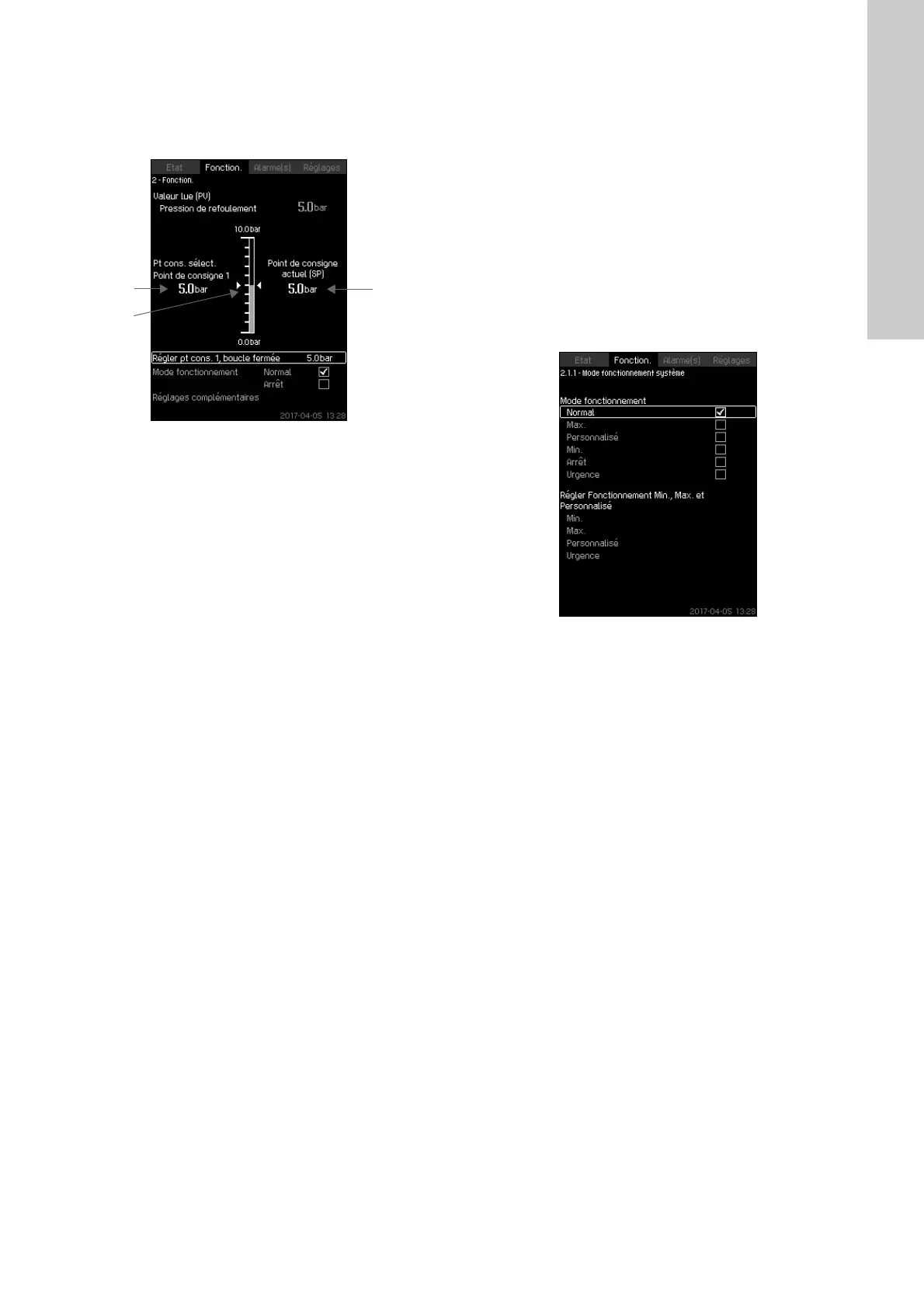

Fig. 17 Fonction.
Description
La colonne indique la plage de réglage. En régulation en boucle
fermée, cela correspond à la plage du capteur primaire, ici 0 à 16
bar. En régulation en boucle ouverte, la plage de réglage est 0 -
100 %.
À gauche de la colonne, vous pouvez voir le point de consigne
sélectionné 1 (A), c'est-à-dire la valeur réglée dans l'écran. À
droite de la colonne, le point de consigne réel (B) est indiqué,
c'est-à-dire le point de consigne qui sert de référence au régula-
teur PI. Si aucune influence externe du point de consigne n'a é
sélectionnée, les deux valeurs seront identiques. La valeur mesu-
rée (pression de refoulement) est indiquée dans la partie grisée
de la colonne (C). Voir paragraphes 8.7.5 Influence ext. du point
de cons. (4.1.3) et 8.7.6 Réglage de la fonction influence ext.
(4.1.3.2).
Sous l'écran, vous trouverez une barre de menu pour le réglage
du point de consigne 1 et la sélection du mode de fonctionne-
ment, y compris les modes de fonctionnement "Normal" et
"Arrêt". Vous pouvez sélectionner d'autres réglages : "Mode fonc-
tionnement système", "Mode de régulation", "Autres points de
consigne" et"Mode régulation pompe(s)".
Plage de réglage
Points de consigne :
Réglage via le panneau de commande
Points de consigne
Fonction. > Régler pt cons. 1, boucle ouverte / Régler pt cons.
1, boucle fermée.
Régler la valeur.
Mode de fonction.
Fonction.
Sélectionner : Normal ou Arrêt.
Réglages complémentaires
Fonction. > Réglages complémentaires.
Sélectionner l'un des réglages ci-dessous :
Mode fonctionnement système. Voir paragraphe 8.5.2 Mode
fonctionnement système (2.1.1).
Mode de régulation. Voir paragraphe 8.5.3 Mode de régulation
(2.1.2).
Points de consigne alternatifs. Voir paragraphe 8.5.4 Points de
consigne alternatifs (2.1.3).
Mode régulation pompe(s). Voir paragraphe 8.5.6 Pompe 1-6
(2.1.4.1 - 2.1.4.6).
Réglage par défaut
Le point de consigne est une valeur qui convient au système en
question. Le réglage par défaut peut avoir été modifié à partir du
menu de démarrage.
8.5.2 Mode fonctionnement système (2.1.1)
Fig. 18 Mode fonctionnement système
Description
Le système peut être réglé sur six modes de fonctionnement dif-
férents. "Normal" est le réglage classique. Voir paragraphe
8.4.3 Mode de fonction. (1.2.1).
Il est possible de régler les performances des modes de fonction-
nement dans ce menu :
•Min.
•Max.
Personnalisé
Urgence.
Plage de réglage
•Normal
•Max.
•Min.
Personnalisé
Arrêt
Urgence.
Réglage via le panneau de commande
Fonction. > Réglages complémentaires > Mode fonctionne-
ment système > Mode fonctionnement.
Sélectionner la ligne désirée dans la partie inférieure de l'écran
pour régler les performances du fonctionnement "Max.", "Min.",
"Personnalisé" et "Urgence". Voir paragraphes
8.7.38 Fonctionnement Min., Max. et Personnalisé (4.3.14) et
8.7.27 Fonctionnement Urgence (4.3.5).
Réglage par défaut
Normal.
Régulation en boucle
fermée :
Plage de mesure du capteur primaire
Régulation en boucle
ouverte :
0-100 %
A
C
B
