Français (FR)
277

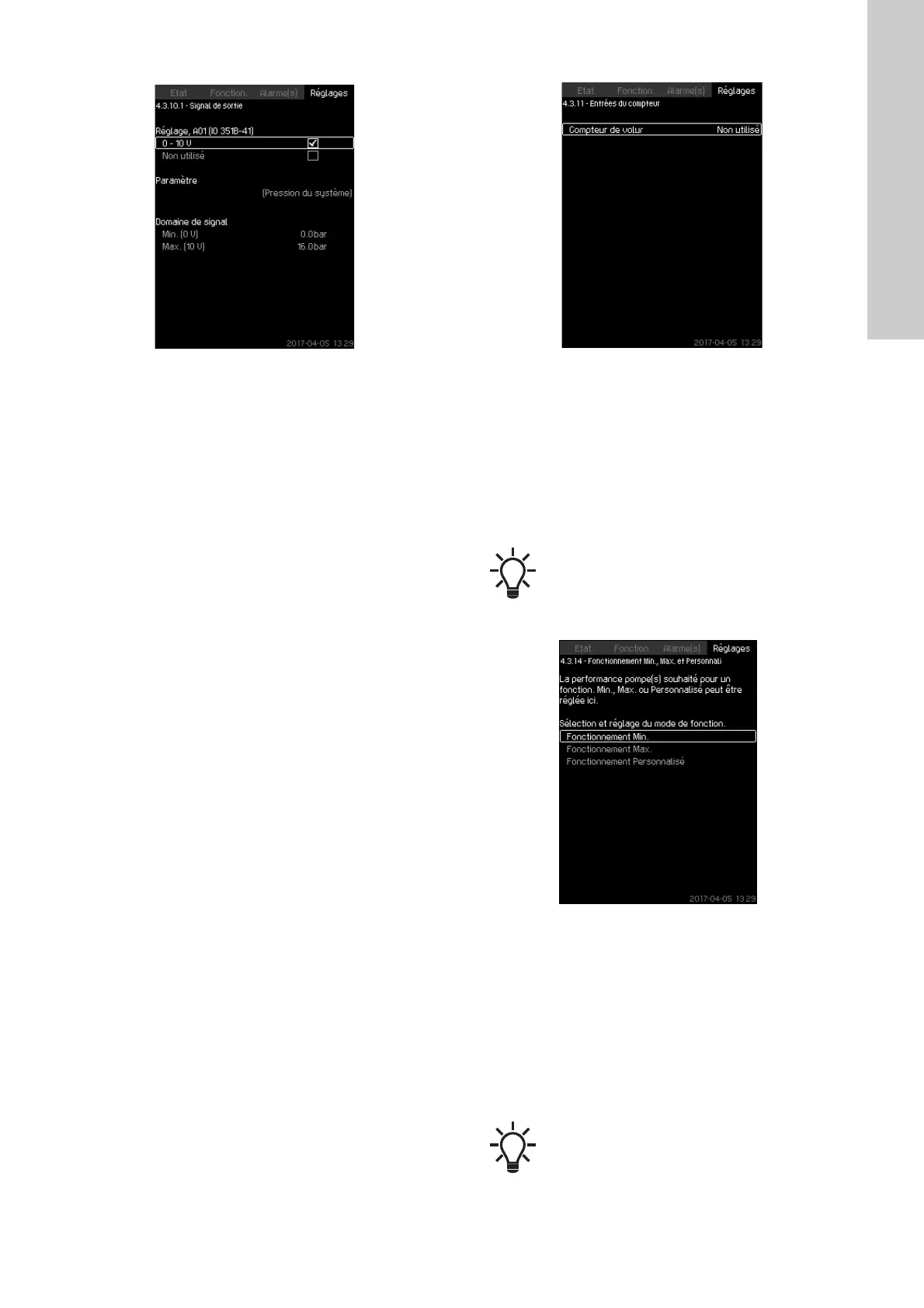

8.7.36 Signal de sortie (4.3.10.1 - 4.3.10.3)
Fig. 84 Signal de sortie
Description
Vous pouvez sélectionner les paramètres ci-dessous.
Plage de réglage
• Signal de 0-100 %
• Débit 1-6
• Pression d'entrée
• Pression de refoulement
• Pression externe
• Pression diff., pompe
• Niveau du réservoir, côté évacuation
• Niveau du réservoir, côté aspiration
• Système surpression
• Pression diff., externe
• Pression de précharge du réservoir
• Pression diff., entrée
• Pression diff., sortie
• Temp. du tuyau de retour, externe
• Température du tuyau d'alimentation
• Température du tuyau de retour
• Température différentielle
• Température ambiante
• Puissance du système
• Puissance, pompe 1-6
• Puissance, pompe pilote
• Puissance, variateur de fréquence
• Vitesse, pompe 1-6
• Vitesse, pompe pilote
• Courant, pompe 1-6
• Courant, pompe pilote
• Energie spécifique
Réglage via le panneau de commande
• Réglages > Fonctions, secondaires > Aller au réglage de
l'entrée analogique.
1. Sélectionner la sortie analogique et la plage.
2. Sélectionner : Paramètre. L'écran 4,3.10,2 apparaît.
3. Sélectionner la sortie.
4. Appuyer sur [Retour].
5. Régler : Domaine de signal.
8.7.37 Entrées du compteur (4.3.11)
Fig. 85 Entrées du compteur
Description
Vous pouvez régler le CU 352 de sorte qu'il accumule le volume
pompé par un débitmètre digitale.
Réglage via le panneau de commande
1. Sélectionner l'entrée digitale pour le compteur de volume
2. Définir l'unité (unité de volume pour pulsation d'entrée digi-
tale).
3. Définir l'échelle du décompte des pulsations.
8.7.38 Fonctionnement Min., Max. et Personnalisé (4.3.14)
Fig. 86 Fonctionnement Min., Max. et Personnalisé
Description
La fonction permet de laisser tourner les pompes en boucle
ouverte à une performance réglée.
Plage de réglage
Le CU 352 permet de permuter entre trois modes de fonctionne-
ment :
1. 8.7.39 Fonctionnement Min. (4.3.14.1).
2. 8.7.40 Fonctionnement Max. (4.3.14.2).
3. 8.7.41 Fonctionnement Personnalisé (4.3.14.3).
Ce menu ne s'affiche que si un module IO 351B est
raccordé au CU 352.
Pour chacun de ces modes de fonctionnement, vous
pouvez régler le nombre de pompes en service et la
performance (vitesse).
