Français (FR)
279
8.7.41 Fonctionnement Personnalisé (4.3.14.3)

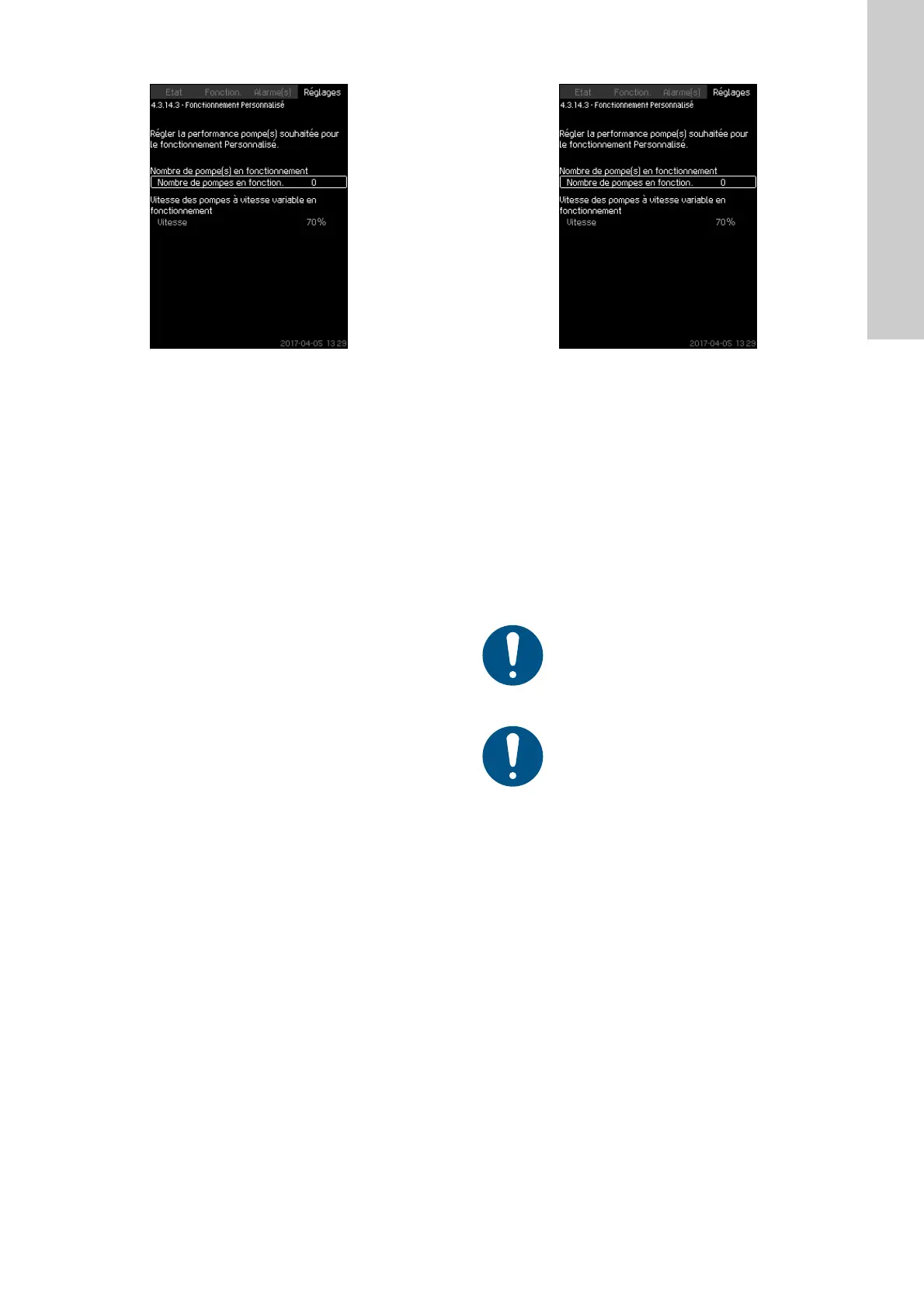

Fig. 89 Fonctionnement Personnalisé
Description
Vous pouvez régler une performance définie par l'utilisateur,
généralement située entre le service mini et le service maxi.
La fonction permet de régler une performance en sélectionnant le
nombre de pompes à faire fonctionner et la vitesse des pompes à
vitesse variable.
Cette fonction sélectionne en premier les pompes à vitesse
variable. Si le nombre de pompes sélectionnées dépasse le
nombre de pompes à vitesse variable, les pompes fonctionnant
sur le réseau démarrent également.
Plage de réglage
Nombre de pompes en marche.
Vitesse en pourcentage pour les pompes à vitesse variable.
Remarque : Dans les systèmes avec pompes à vitesse
variable uniquement, la vitesse peut être réglée entre 25 et
100 % ; dans les système avec pompes à vitesse variable et
pompes fonctionnant sur le réseau, la vitesse peut être réglée
entre 70 et 100 %.
Réglage via le panneau de commande
Réglages > Fonctions, secondaires > Fonctionnement Min.,
Max. et Personnalisé > Fonctionnement Personnalisé.
Sélectionner et régler :
Nombre de pompe(s) en fonctionnement.
Vitesse.
Réglage par défaut
La fonction est désactivée, puisque les critères suivants ont é
réglés :
8.7.42 Données de la courbe pilote (4.3.18)
Fig. 90 Données de la courbe pilote
Description :
Les données de la pompe pilote sont nécessaires au bon fonc-
tionnement de la fonction pompe pilote. La fonction utilise les
données suivantes :
Lire les données au moyen des courbes de performance de la
pompe disponibles dans le Grundfos Product Center à l'adresse
www.grundfos.com. Voir les exemples dans les figures 88 à 91.
Si le Grundfos Product Center n'est pas accessible, essayer
d'amener une pompe aux trois points de consigne :
Puissance, Q0, vitesse 100%
Puissance, Q0, vitesse 50 %
Puissance nominale, Pnom.
Voir paragraphe 8.7.44 Comment lire les données des courbes
de pompe dans le Grundfos Product Center.
Réglage via le panneau de commande
Réglages > Fonctions, secondaires > Données courbe pompe.
Sélectionner et régler :
– Débit nominal Qnom.
– Hauteur nominale Hnom.
– Hauteur maxi Hmax.
– Débit maxi Qmax.
– Puissance, Q0, vitesse 100%
– Puissance, Q0, vitesse 50 %
– Puissance nominale, Pnom.
Nombre de pompes en fonctionnement pendant le service
défini par l'utilisateur :
00
Débit nominal Qnom. [m
3
/h]
Hauteur nominale Hnom. [m]
Hauteur maxi Hmax. [m]
Débit maxi Qmax. [m
3
/h]
Puissance, Q0, vitesse 100% [kW]
Puissance, Q0, vitesse 50 % [kW]
Puissance nominale, Pnom [kW]
Grundfos peut fournir les données hydrauliques pour
les pompes CR, CRI, CRE et CRIE via les fichiers
GSC à télécharger sur le CU 352.
Tout autre type de pompe nécessite une saisie
manuelle des données hydrauliques de la pompe.
Saisir les données électriques, Puissance, Q0,
vitesse 100% et Puissance, Q0, vitesse 50 %
manuellement pour tous les types de pompes, y
compris les pompes CR, CRI, CRE et CRIE.
Pour les pompes électroniques Grundfos, il faut
entrer les données de puissance absorbée (P1).
