Español (ES)
157
5. Introducción de producto

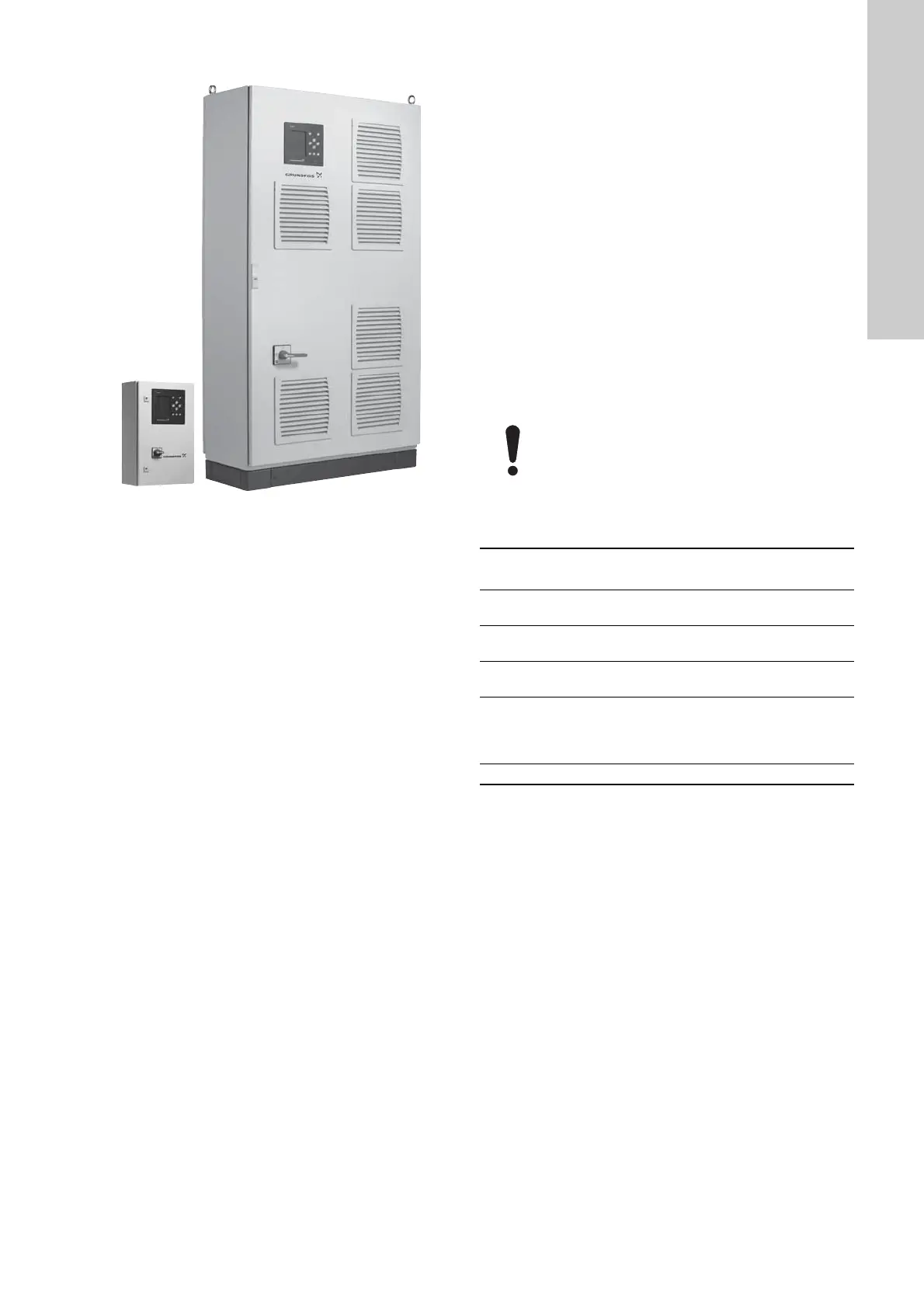

Fig. 1 Control MPC
5.1 Descripción del producto
El cuadro Control MPC de Grundfos se utiliza principalmente
para controlar y monitorizar sistemas de aumento de presión y de
circulación.
El cuadro Control MPC es un cuadro de control con un controla-
dor integrado (una unidad de control CU 352).
El cuadro de control contiene todos los componentes necesarios,
como un interruptor principal, contactores, módulos de E/S y
cables.
En sistemas con variadores de frecuencia externos, estos se
pueden instalar en el cuadro.
El cuadro de control se puede montar en una pared o en el suelo.
5.2 Aplicaciones
El cuadro Control MPC se utiliza principalmente para controlar y
monitorizar bombas en estas aplicaciones:
• sistemas de aumento de presión;
• sistemas de circulación para aplicaciones de calefacción,
refrigeración y aire acondicionado.
5.2.1 Bombas
El cuadro Control MPC está diseñado para sistemas con las
siguientes bombas:
• CR, CRE, CRI, CRIE, CRN, CRNE, CRIE
• NB, NBE, NBG, NBGE
• NK, NKE, NKG, NKGE
•TP
•TPE 3
• TPE Serie 1000
• TPE Serie 2000
•HS
•SP
• MAGNA y UPE Serie 2000.
5.2.2 Variante de control
El cuadro Control MPC se divide en cinco grupos en función de la
variante de control:
Consulte también la sección 6. Resumen de variantes de control.
El cuadro Control MPC incluye software para aplicaciones de
aumento de presión, calefacción y refrigeración.
TM05 3232 1012 - TM05 3233 1012
Las bombas principales del sistema deben ser del
mismo tipo y tamaño.
Variante de
control
Descripción
-E
De dos a seis bombas con variador de frecuencia
integrado (0,37-22 kW).
-EC
De dos a seis bombas conectadas a un variador
de frecuencia CUE de Grundfos (uno por bomba).
Serie 2000
De dos a seis bombas MAGNA, UPE, TPE 3 o
TPE Serie 2000.
-F
De dos a seis bombas conectadas a un variador
de frecuencia CUE de Grundfos. El funciona-
miento con control de velocidad alterna las bom-
bas.
-S De dos a seis bombas alimentadas por red.
